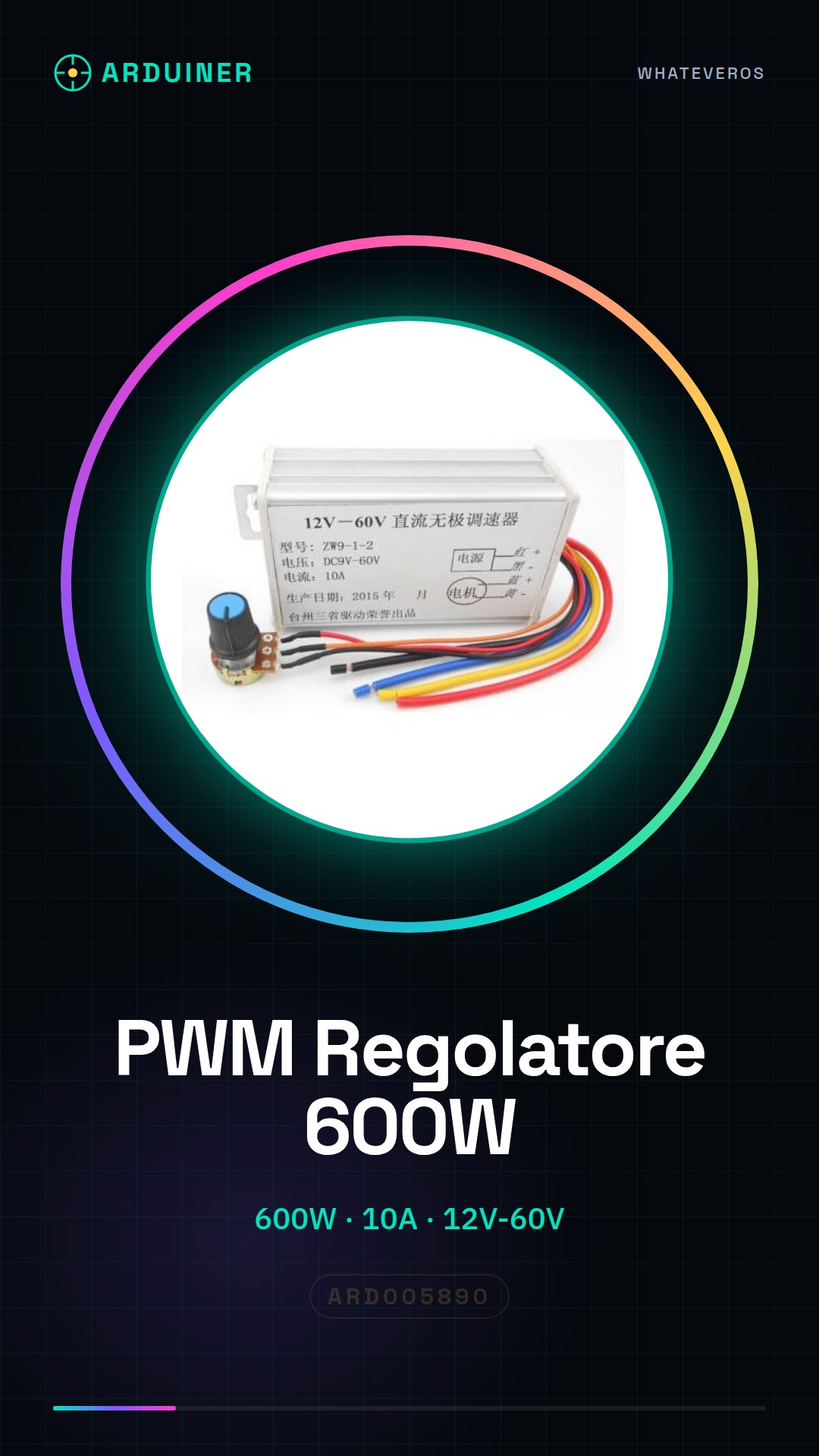

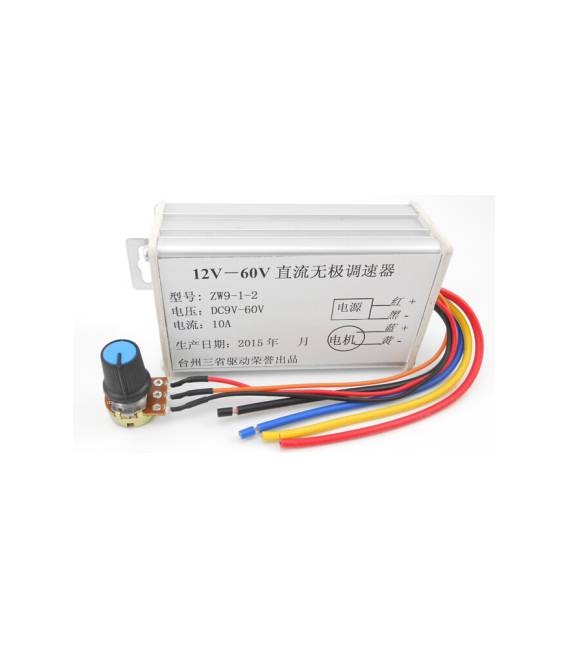

PWM Hochleistungs-Geschwindigkeitsregler für DC-Motor 600W 10A 12V 24V 36V 48V 60V

Beschreibung

Was ist das? Der PWM Hochleistungs-Geschwindigkeitsregler von Arduiner ist ein Gerät zur Geschwindigkeitssteuerung von DC-Motoren, ideal für Projekte, die eine präzise und effiziente Energieverwaltung erfordern. Dieser Komponente ermöglicht es, die an die Motoren angewendete Spannung durch Verwendung des PWM-Protokolls (Pulsweitenmodulation) zu regulieren.

Funktionen Maximale Leistung: 600W Spannungsversorgung: 12V, 24V, 36V, 48V, 60V Maximale Stromstärke: 10A

Wozu dient es? PWM-Regler sind nützlich, um die Geschwindigkeit von DC-Motoren in verschiedenen Elektronikprojekten wie Robotik, Modellflugzeugen oder Bewegungssystemen zu steuern. Es ist kompatibel mit Arduino und anderen Mikrocontrollern.

Tutorial: Wie man einen Hochleistungs-PWM-Regler für DC-Motoren verwendet Dieser PWM-Regler ist ideal, um die Geschwindigkeit von DC-Motoren von niedriger bis hoher Leistung zu steuern. Er eignet sich sowohl für Anfänger als auch für Experten im Bereich Arduino und Raspberry Pi.

Was benötigt man? Arduino Uno oder kompatibel PWM-Regler ARD005890 Kompatibler DC-Motor (prüfen Sie im Datenblatt) Verschiedene Jumperkabel Anschlüsse für die Motorenbetriebsspannung

Schritte Spannungsspannung an den PWM-Regler anschließen (12V-60V). Das PWM-Regler-Ausgangssignal an die Motorenbetriebsspannung anschließen. Die Steuerungspins des PWM-Reglers an einen digitalen Ausgang des Arduino anschließen. Das bereitgestellte Arduino-Sketch laden. Den PWM-Wert einstellen, um die Motorgeschwindigkeit zu regulieren (0-255). Überprüfen Sie, ob der Motor ordnungsgemäß funktioniert und sicher ist. Optimieren Sie die PWM-Steuerung basierend auf den spezifischen Anforderungen des Projekts.

Beispielskript int pwmPin = 9; // an den Steuerungspin des Reglers angeschlossen void setup() { pinMode(pwmPin, OUTPUT); } void loop() { analogWrite(pwmPin, 128); // setzt den gewünschten PWM-Wert (0-255) }

Mini-Projekt Bauen Sie ein Modellflugzeug mit Arduino-gesteuertem Antrieb, indem Sie diesen PWM-Regler für die Motoren verwenden.

Häufige Fehler Nicht die Kompatibilität des Motors vor der Installation prüfen. Fehlende korrekte Anschluss der Spannungsversorgung an den Regler. Zu hohe PWM-Werte einstellen, die den Motor oder den Schaltkreis beschädigen. Sicherheitsmaßnahmen für hohe Spannungen ignorieren.

Empfohlene Zubehör Positionssensoren Kompatibler externer Spannungsversorgungsanlasser Robuste und geschützte Verbindungen für Motoren mit hoher Stromdurchfluss. Elektronisches Schutzkit

Häufige Fragen Welchen Leistungsbereich kann es verwalten? Der PWM-Regler kann bis zu 600W (10A) mit Spannungen von 12V bis 60V verwalten. Kann es für AC-Motoren verwendet werden? Nein, es ist speziell für DC-Motoren konzipiert. Prüfen Sie im Datenblatt für alternative AC-Motoren.
