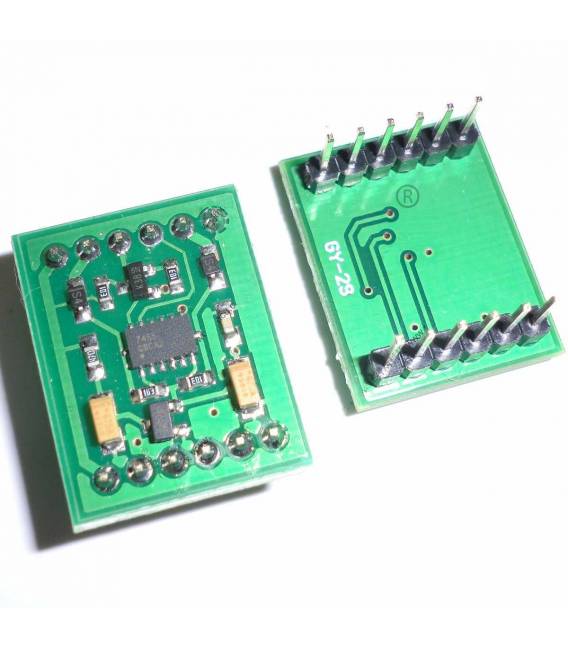

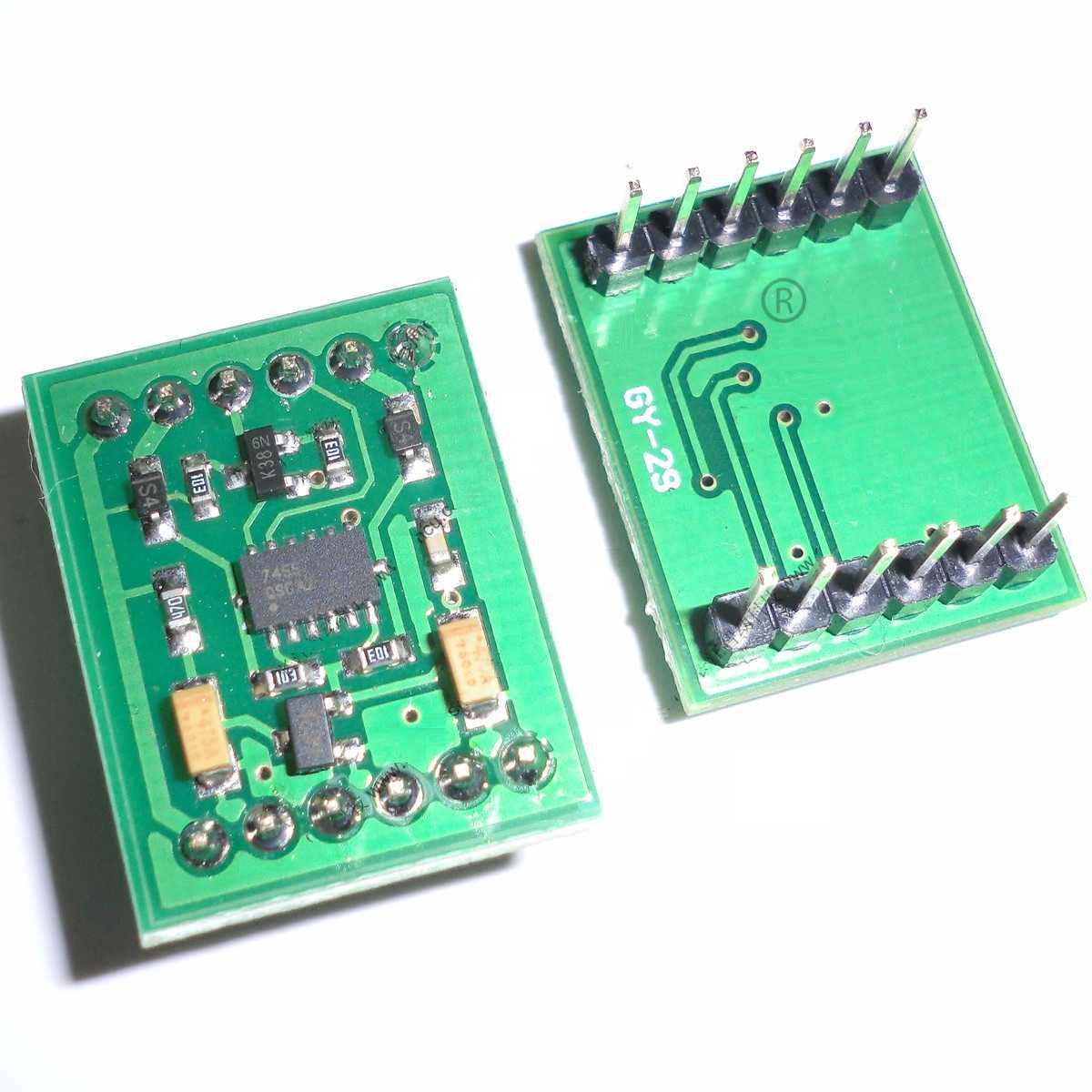

MMA7455 3-Achsen Beschleunigungsmesser Modul

Beschreibung

Was ist das MMA7455 3-Achsen Beschleunigungsmesser Modul? Das MMA7455 3-Achsen Beschleunigungsmesser Modul ist ein Sensor, der die Beschleunigung in drei Richtungen misst. Es ist ein digitales Modul, das einen einfach lesbaren Signal für Mikrocontroller wie Arduino bereitstellt.

**Funktionen:**
– Typ: 3-Achsen Beschleunigungsmesser
– Ausgabe: Digital
– SKU: ARD00302

**Wozu dient der Beschleunigungsmesser MMA7455 3-Achsen?**
Der Beschleunigungsmesser MMA7455 3-Achsen ist ideal für Projekte, die die Messung der Beschleunigung in drei Richtungen erfordern. Er kann für Anwendungen wie folgt verwendet werden:
– Erstellung autonomer Karren, die durch Beschleunigung gesteuert werden
– Messung der Vibrationen eines Geräts
– Erkennung des Bewegungs- oder Neigungsstatus eines Objekts

**Kompatibilität:**
Das Modul ist mit Arduino und anderen Mikrocontrollern kompatibel.

**Tutorial: Wie man den MMA7455 3-Achsen Beschleunigungsmesser verwendet**
Der Beschleunigungsmesser MMA7455 3-Achsen ist ideal für die Messung der Beschleunigung in drei Richtungen. Er ist nützlich für Projekte zur Bewegung und Vibration.

**Materialien:**
– Arduino UNO oder kompatibel
– Stromversorgungskabel
– 1 kΩ Widerstand
– 4-Pin-Stecker

**Schritte:**
1. Bereiten Sie den Beschleunigungsmesser und den Arduino vor.
2. Verbinden Sie den GND des Beschleunigungsmessers mit dem GND des Arduino.
3. Verbinden Sie den VCC des Beschleunigungsmessers mit den 5V des Arduino.
4. Verbinden Sie den D2 des Beschleunigungsmessers mit dem D2 des Arduino.
5. Verbinden Sie den Widerstand zwischen VCC und D2.
6. Laden Sie den Code auf den Arduino.
7. Testen Sie die Funktionalität mit einem Beispielprogramm.
8. Überprüfen Sie den Datenblatt für weitere Einstellungen.

**Beispielskodierung:**
„`void loop() {
int x = analogRead(A0);
int y = analogRead(A1);
int z = analogRead(A2);
Serial.print(„X:“);
Serial.print(x);
Serial.print(“ Y:“);
Serial.print(y);
Serial.print(“ Z:“);
Serial.println(z);
delay(100);
}„`

**Mini-Projekt:**
Erstellen Sie einen autonomen Karren, der die Bewegung durch den Beschleunigungsmesser steuert.

**Häufige Fehler:**
– Falsche Verbindung zwischen VCC und GND.
– Falsche Pin-Einstellungen.
– Fehlender Pull-Up-Widerstand.
– Verbindungsfehler zwischen Beschleunigungsmesser und Arduino.

**Empfohlene Zubehör:**
– Arduino UNO
– 1 kΩ Widerstand
– Stromversorgungskabel
– 16×2-Zeilen-LCD-Anzeige

**Häufig gestellte Fragen:**
– Welche Pins verwendet der Beschleunigungsmesser?
– Er verwendet die Pins D2, D3 und D4 für die drei Beschleunigungsrichtungen.
– Welche Einschränkungen hat dieses Modul?
– Der Sensor hat eine Messbereich von ±2g, ±4g und ±8g. Weitere Details finden Sie im Datenblatt.
– Kann ich dieses Modul mit einem Mikrocontroller verwenden, der nicht Arduino ist?
– Ja, aber es könnte notwendig sein, den Code für die I2C-Kommunikation anzupassen.
– Wie kann ich den Beschleunigungsmesser kalibrieren?
– Weitere Informationen zur Kalibrierung finden Sie im Datenblatt.
