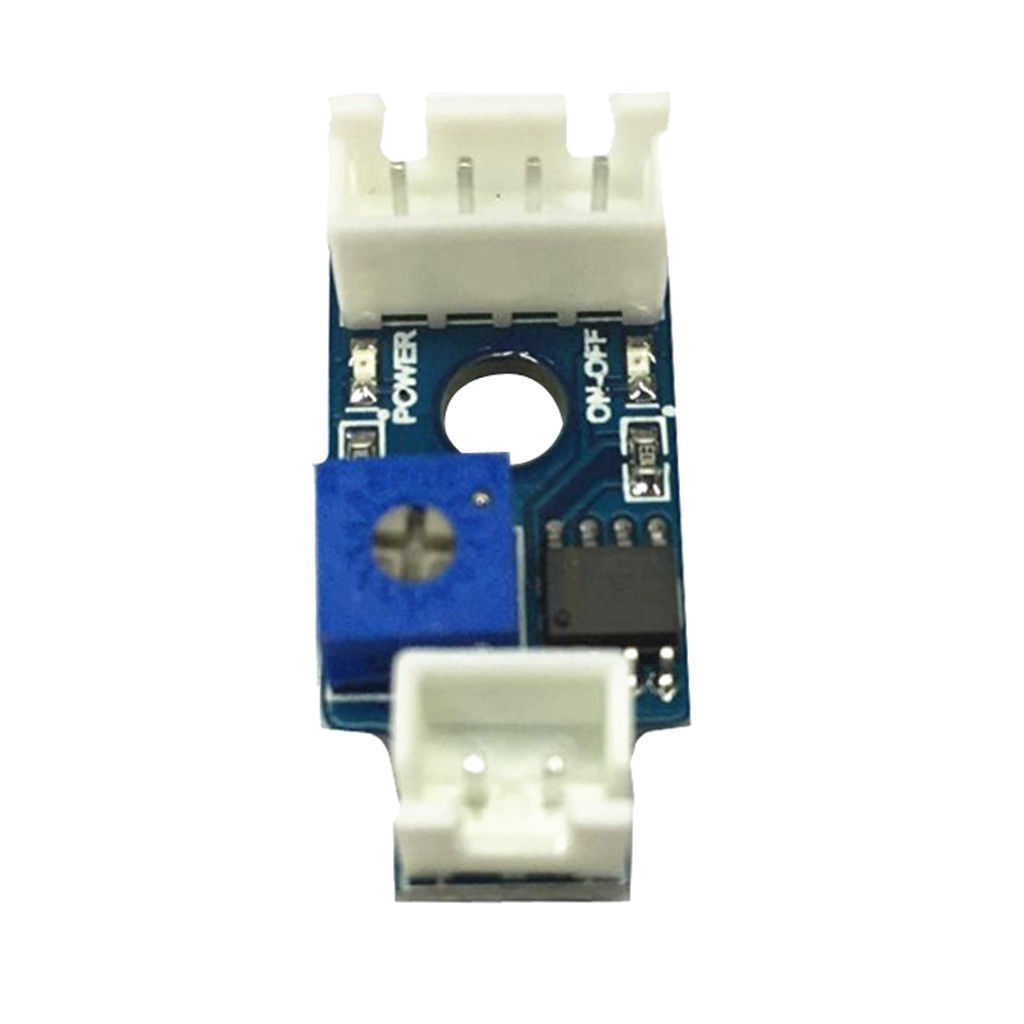

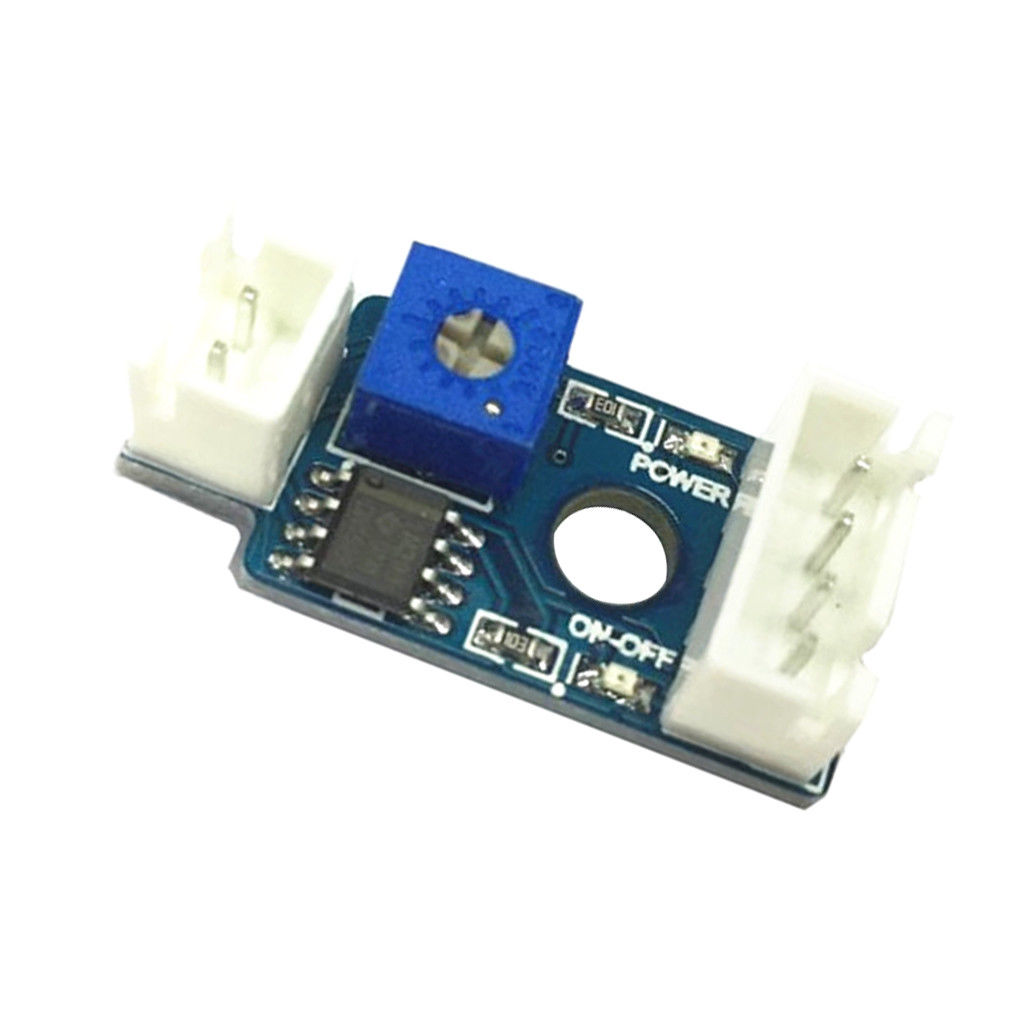

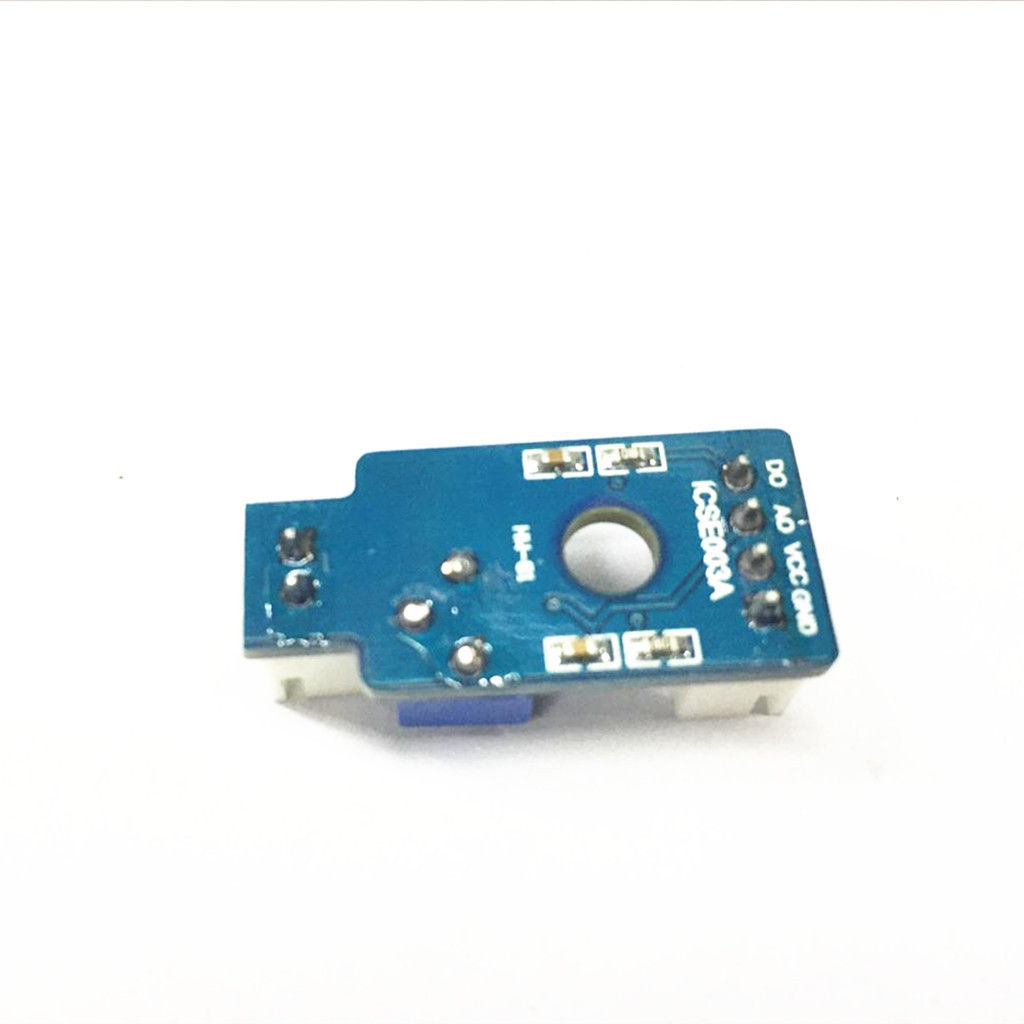

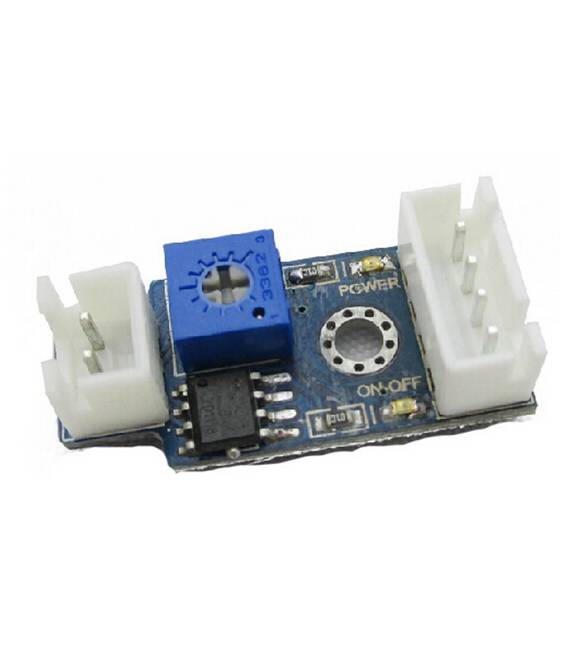

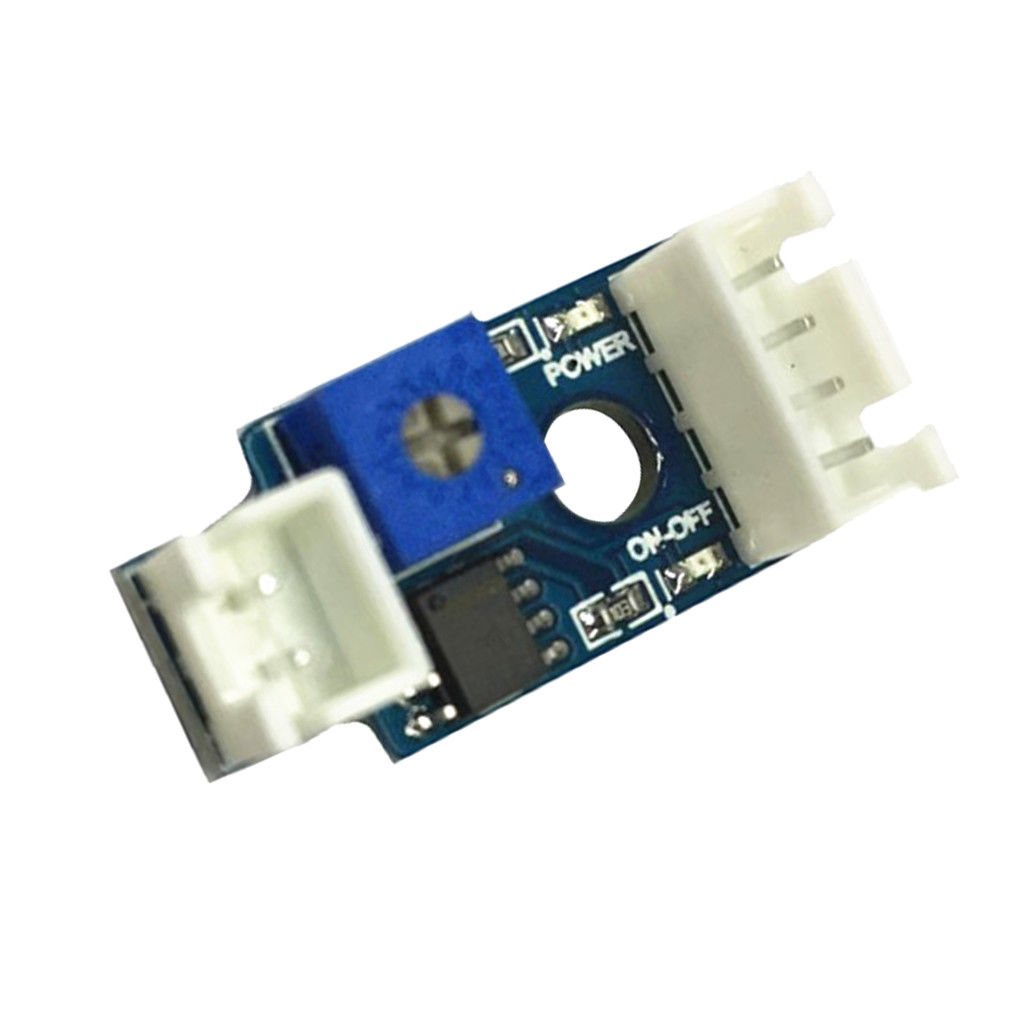

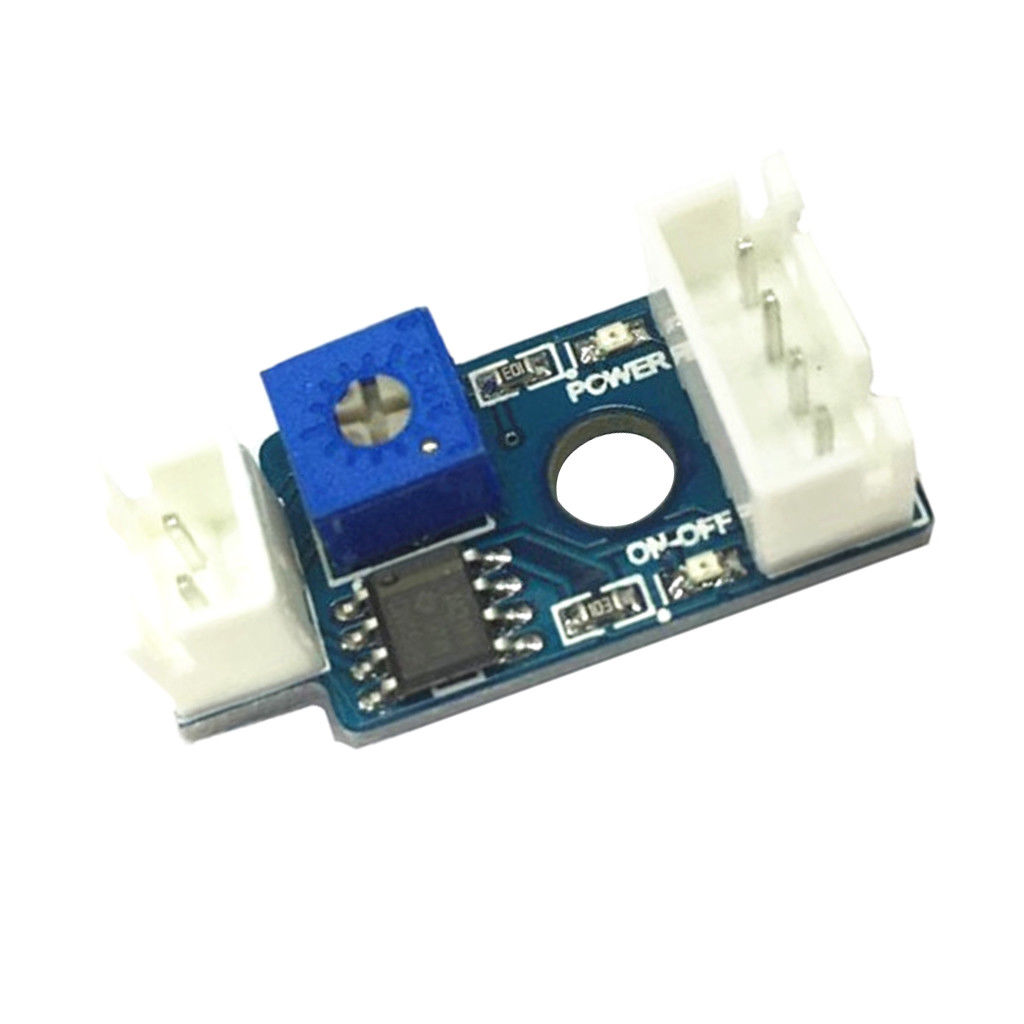

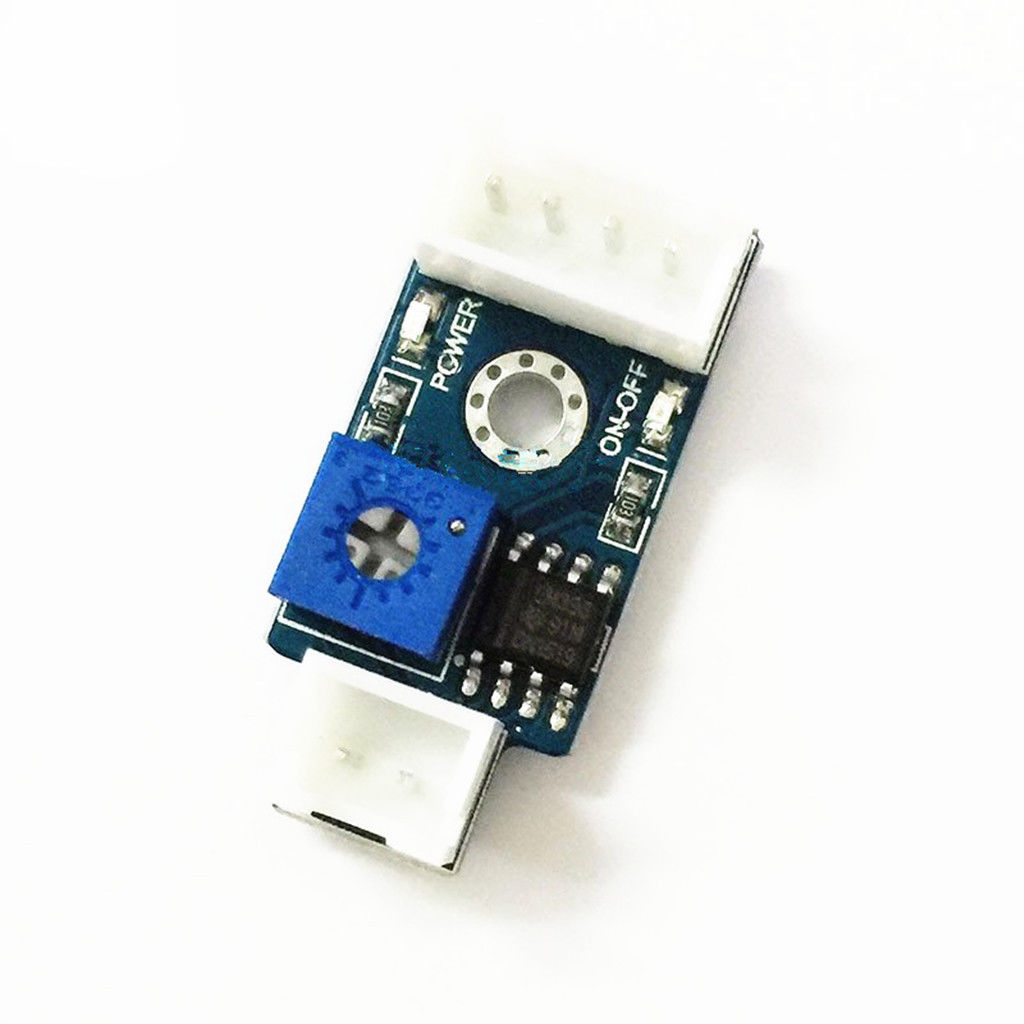

LM393 Regulierbare Differenzialvergleichsschaltkreis Modul Entwicklungsplatine

Beschreibung

Tutorial: Wie man den LM393 Regulierbaren Differenzialvergleichsschaltkreis Modul verwendet Der LM393 Vergleichsschaltkreis ist ideal für Anwendungen, die eine elektrische Signalvergleichung erfordern. Er ist für Anfänger und Fortgeschrittene geeignet. Was Sie benötigen: LM393 Modul, Arduino, Widerstände, Multimeter Schritte 1. Montieren Sie das LM393 Modul auf dem Protoboard. 2. Verbinden Sie die VCC-Pin des Moduls mit 5V des Arduino. 3. Verbinden Sie die GND-Pin des Moduls mit GND des Arduino. 4. Verbinden Sie die IN+ Pin mit einem positiven Eingangssignal. 5. Verbinden Sie die IN- Pin mit einem negativen Eingangssignal. 6. Verbinden Sie die OUT Pin mit einer digitalen Pin des Arduino. 7. Regulieren Sie die Empfindlichkeit (prüfen Sie im Datenblatt). 8. Testen Sie die Funktion mit einem Beispiel-Sketch. Beispielcode int cmp = 13; void setup() { pinMode(cmp, INPUT); } void loop() { if (digitalRead(cmp) == HIGH) { Serial.println(„Signal überschreitet die Schwelle“); } } Mini-Projekt Erstellen Sie ein Bewegungsbasiertes Alarmsystem. Fehlerhafte Verhaltensweisen Vergessen Sie die Empfindlichkeit korrekt zu regulieren. Falsche Verbindung der IN+ und IN- Pins. Überprüfen Sie nicht die Versorgungsspannung. Verbinden Sie nicht die GND. Empfohlene Zubehör Prüfleitung, 10kΩ Widerstand, Bewegungssensor Häufig gestellte Fragen Welche Spezifikationen hat der LM393? Prüfen Sie im Datenblatt. Kann ich eine andere Versorgungsspannung als 5V verwenden? Prüfen Sie im Datenblatt für zulässige Werte. Wie reguliere ich die Empfindlichkeit? Prüfen Sie im Datenblatt für die Regulierungspins. Kann ich dieses Modul mit einem anderen Mikrocontroller verwenden? Überprüfen Sie die Kompatibilität im Datenblatt.
