Flexibles Flachkabel FFC/FPC 15P 1,0mm Spaltweite 2 Meter A-B Kabel

Vollständige Beschreibung (italienisches Original)

Die vollständige Beschreibung steht unten auf Italienisch, bis die deutsche Übersetzung fertig ist.

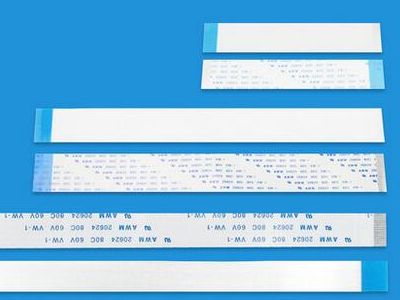

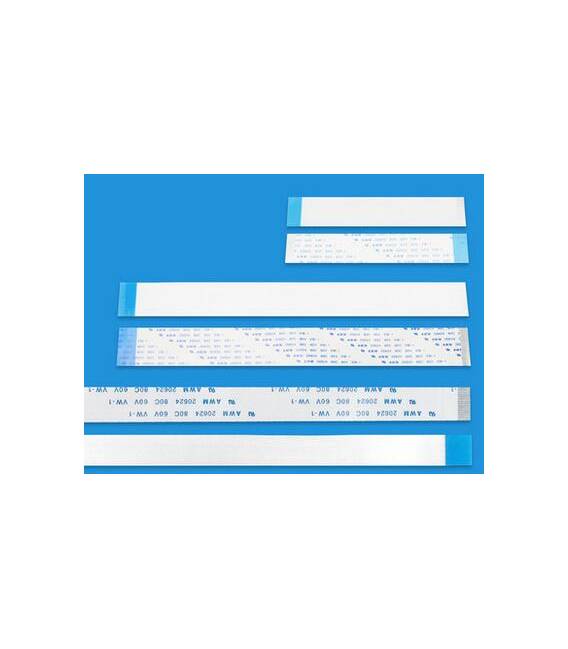

Nastro Flessibile Cavo Piatto FFC/FPC 15P 1.0 Pitch 2 Metri A-B Cavo

• CARATTERISTICHE:
  1. Temperatura nominale: 80 C
  2. Tensione di resistenza: 60V
  3. La massima resistenza del conduttore a 20 : 25 / km
  4. Il prodotto ha una resistenza morbida, resistenza agli acidi, olio, umidit , muffa e altre caratteristiche.
  5. dimensionamento: materiale PET 6. Rame stagnato
  Name prodotto Modello Tipo Distanza Numero di core Larghezza complessiva Lunghezza complessiva
  Cavo piatto flessibile FFC 4P ~ 80P tipo A / B 0.5 / 1.0mm 4P ~ 80P (N + 1) * distanza = Wmm Lmm
  Cavo FFC (Flexible Flat Cable) pu scegliere il numero e la spaziatura del filo per semplificare la connessione e ridurre notevolmente il volume dei prodotti elettronici, ridurre i costi di produzione, migliorare l’efficienza produttiva, il pi adatto per la scheda madre tra le parti in movimento, PCB board tra il PCB, apparecchiature elettriche miniaturizzate per scopi di trasmissione dati.
  Le specifiche comuni sono 0,5 mm, 0,8 mm, 1,0 mm, 1,25 mm, 1,5 mm, 2,0 mm, 2,54 mm di spaziatura e altri cavi flessibili. Ora ampiamente utilizzato in una variet di stampanti e connessione della testina di stampa tra scheda madre, plotter, scanner, fotocopiatrici, altoparlanti, apparecchi LCD, fax, lettori DVD e altri prodotti, una variet di trasmissione del segnale e scheda-scheda. Nelle moderne apparecchiature elettriche, quasi ovunque.
  Parametri tecnici del cavo FFC
  Conduttori N: numero di conduttori di cavi in rame;
  Pitch P: distanza tra le linee centrali di due conduttori adiacenti;
  Margini M: il bordo pi esterno di una distanza del cavo tra la linea centrale del conduttore;
  Full pitch TP: la distanza pi esterna tra le linee centrali dei due conduttori, TP = P * (N-1);
  Larghezza totale W: i due bordi dal centro del cavo, W = P * (N + 1);
  La lunghezza totale TL: estremit del cavo di distanza;
  Inserisci spessore TT: cavo che collega due estremit di spessore;
  Modelli comuni:
  A: entrambe le estremit della connessione e piastre di rinforzo fissate al nastro isolante;
  genere
  B: piastre di rinforzo intersecano direttamente attaccate al nastro isolante;
  C: entrambe le estremit della piastra di rinforzo direttamente attaccate al conduttore;
  D: entrambe le estremit della piastra di rinforzo si incrociano direttamente attaccate al conduttore;
  E: piastra di rinforzo terminale attaccata al nastro isolante e l’altra estremit saldante direttamente;
  F: entrambe le estremit della piastra di rinforzo sono attaccate direttamente al nastro isolante, interno semitestato;
  G: le estremit saldate direttamente.

Tutorial: Come usare Nastro Flessibile Cavo Piatto FFC/FPC 15P 1.0 Pitch 2 Metri A-B Cavo

Il Nastro Flessibile Cavo Piatto FFC/FPC 1.0 Pitch serve per collegare circuiti stampati (PCB) a componenti come sensori o display. Ideale per progetti di elettronica e prototipazione.

Cosa serve

• Nastro Flessibile Cavo Piatto FFC/FPC
• Strumenti per tagliare il cavo (tagliacarte)
• Strumento per spremere il cavo (pinzetta)
• PCB con pin compatibili

Passi

1. Verifica sul datasheet le specifiche del cavo e del PCB.
2. Taglia il cavo utilizzando il tagliacarte, lasciando una lunghezza di 2-3mm per ogni pin.
3. Spremi delicatamente il cavo con la pinzetta per espandere i contatti.
4. Collega il cavo al PCB con i pin corrispondenti.
5. Verifica la connessione con un multimetro.
6. Testa il circuito per assicurarti che funzioni correttamente.
7. Connettiti a un Arduino se necessario, utilizzando la libreria FPC.
8. Salva il codice per il tuo progetto

Mini-progetto

Realizza un semplice circuito con un display a LED e un sensore di pressione.

Errori comuni

• Non spremere il cavo troppo, rischi di danneggiarlo.
• Verifica sempre la corrispondenza tra i pin del cavo e del PCB.
• Non utilizzare forza eccessiva durante il collegamento.
• Verifica la connessione prima di testare il circuito.

Accessori consigliati

• Tagliacarte
• Pinzetta
• Multimetro
• Libreria FPC per Arduino

Domande frequenti

Come posso verificare la corretta connessione?
Utilizza un multimetro per misurare la continuità tra i pin del cavo e del PCB.

Quali pin del cavo devo utilizzare?
Verifica sul datasheet del cavo e del PCB per determinare i pin da utilizzare.

Posso utilizzare questo cavo con un Arduino?
Sì, utilizza la libreria FPC per Arduino.

Il cavo può essere usato con qualsiasi PCB?
Verifica la compatibilità tra il cavo e il PCB sul datasheet.
