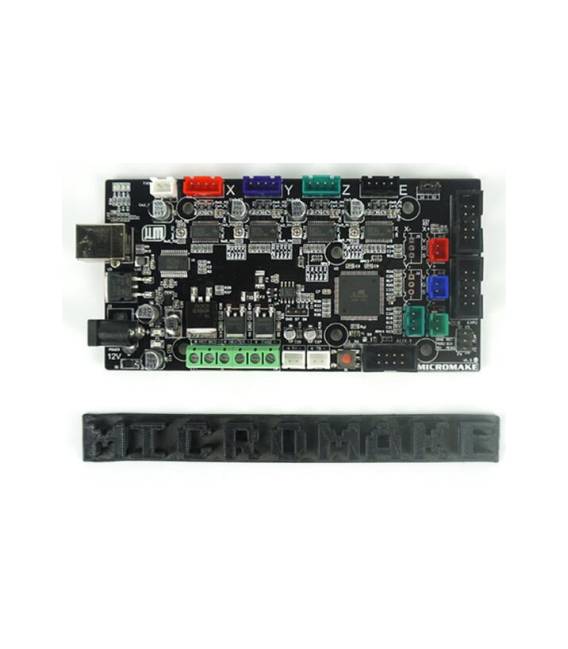

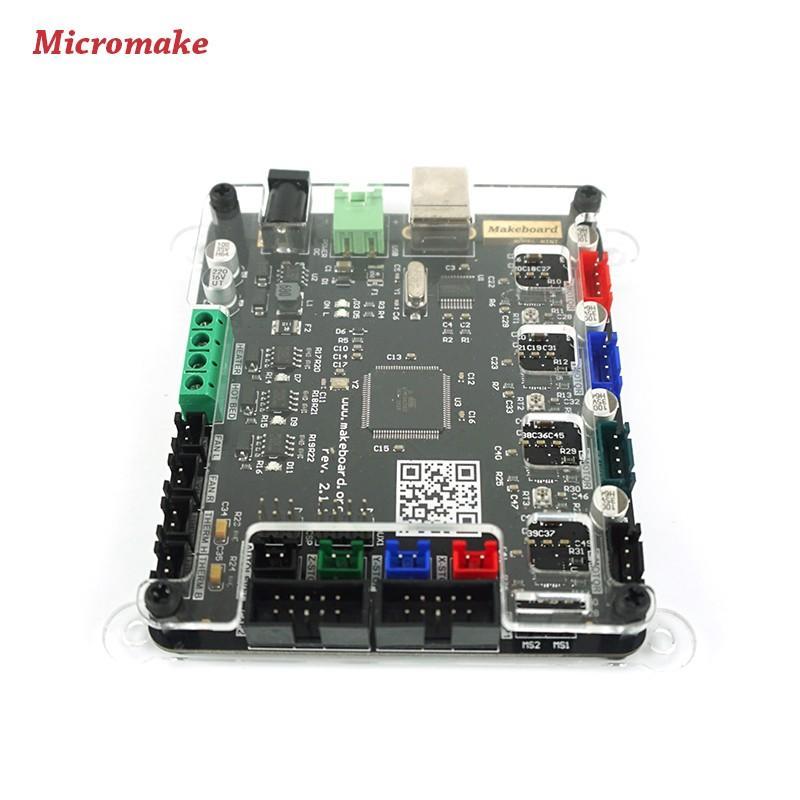

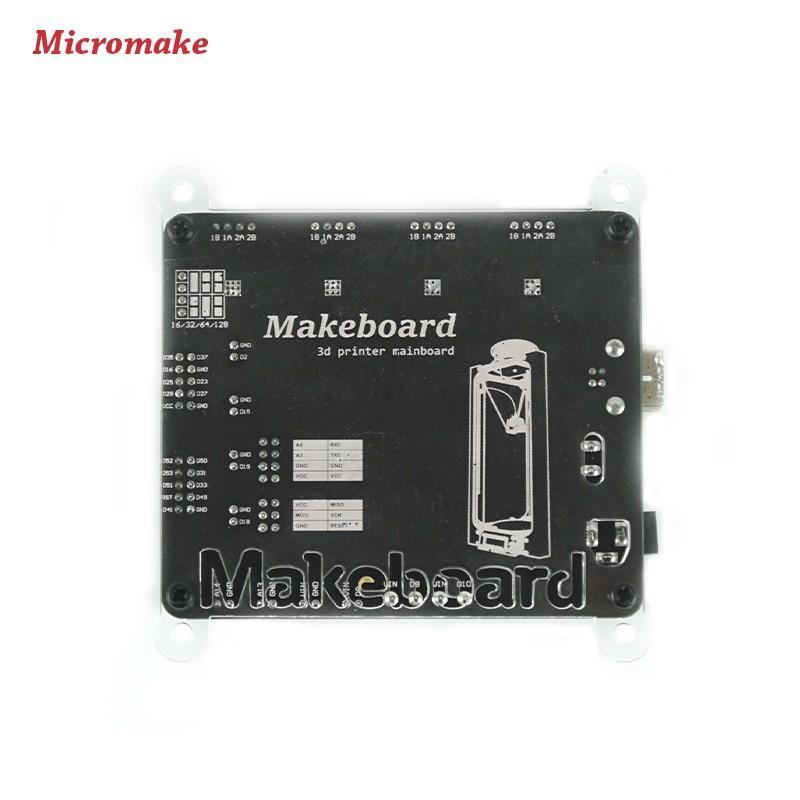

Hauptsteuerungsbrett für 3D-Drucker Micromake basierend auf Ramps 1.4. 1. Kompaktierung aller Funktionen auf ein einziges Steuerungsbrett, um die häufige Problematik der komplexen Schnittstellen von Ramps 1.4 zu lösen. 2. Verwendung des DRV8825 von Texas Instruments als Motorbestandteile, die hervorragende Leistung im Vergleich zu 4988 bieten; das SOP-Paket verbessert die Wärmeabfuhr; standardmäßig 16 Segmente, aber bis zu 32 Segmente unterstützt. 3. Der Leiterplattenbau verwendet hochwertige 4-Schicht-Platten und optimiert insbesondere die Wärmeabfuhr; die Ramps sind in 2 Etagen aufgebaut. 4. Verwendung eines hochwertigen MOSFET-Rohres, was die Wärmeabfuhr verbessert. 5. Ein anspruchsvoller 7805-Stromregelchip, der nur 12V Eingangsspannung unterstützt, löst schwere Wärmeausstoßprobleme des 1117-Chips für ATmega2560. 6. Die Anschlusslöcher entsprechen denen des Mega2560, sind jedoch leicht größer im Bereich. 7. Das Firmware kann das offene Marlin-Firmware verwenden, hat die gleiche Konfiguration wie Ramps 1.4 und kann direkt Ramps 1.4 ersetzen. 8. Kann direkt mit Ramps 1.4, 2004LCD Steuerungsbrett und 12864LCD Steuerungsbrett verbunden werden.

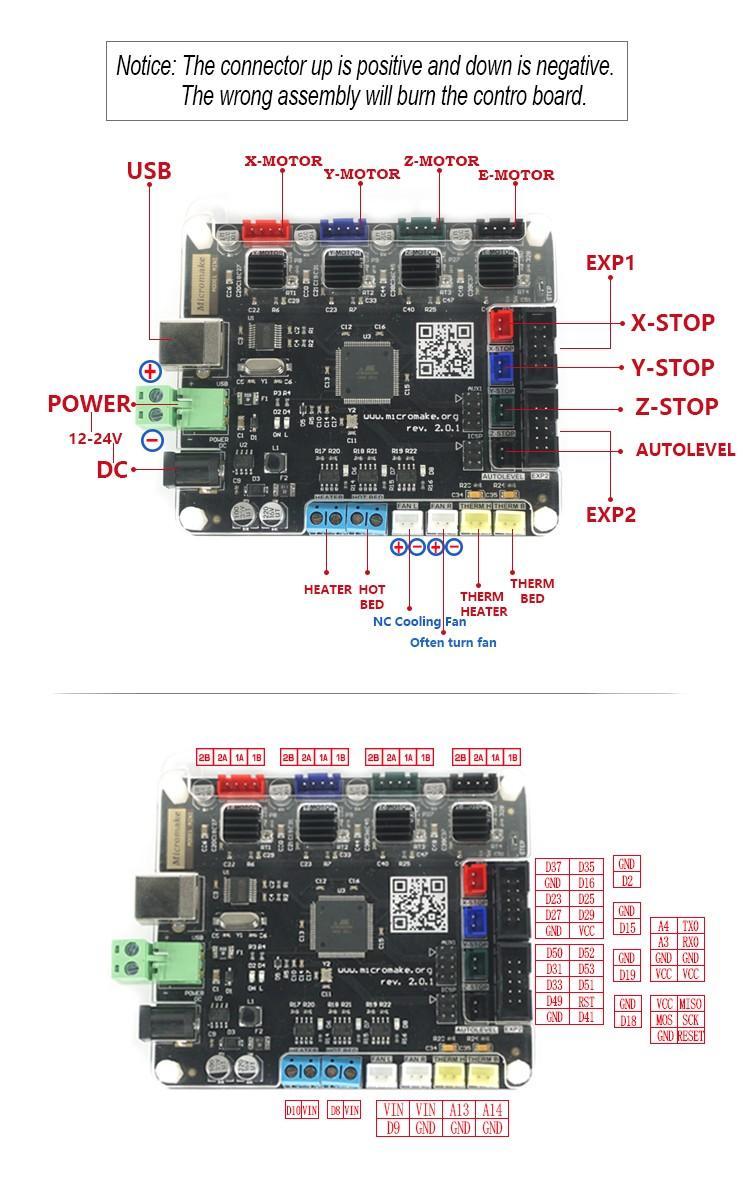

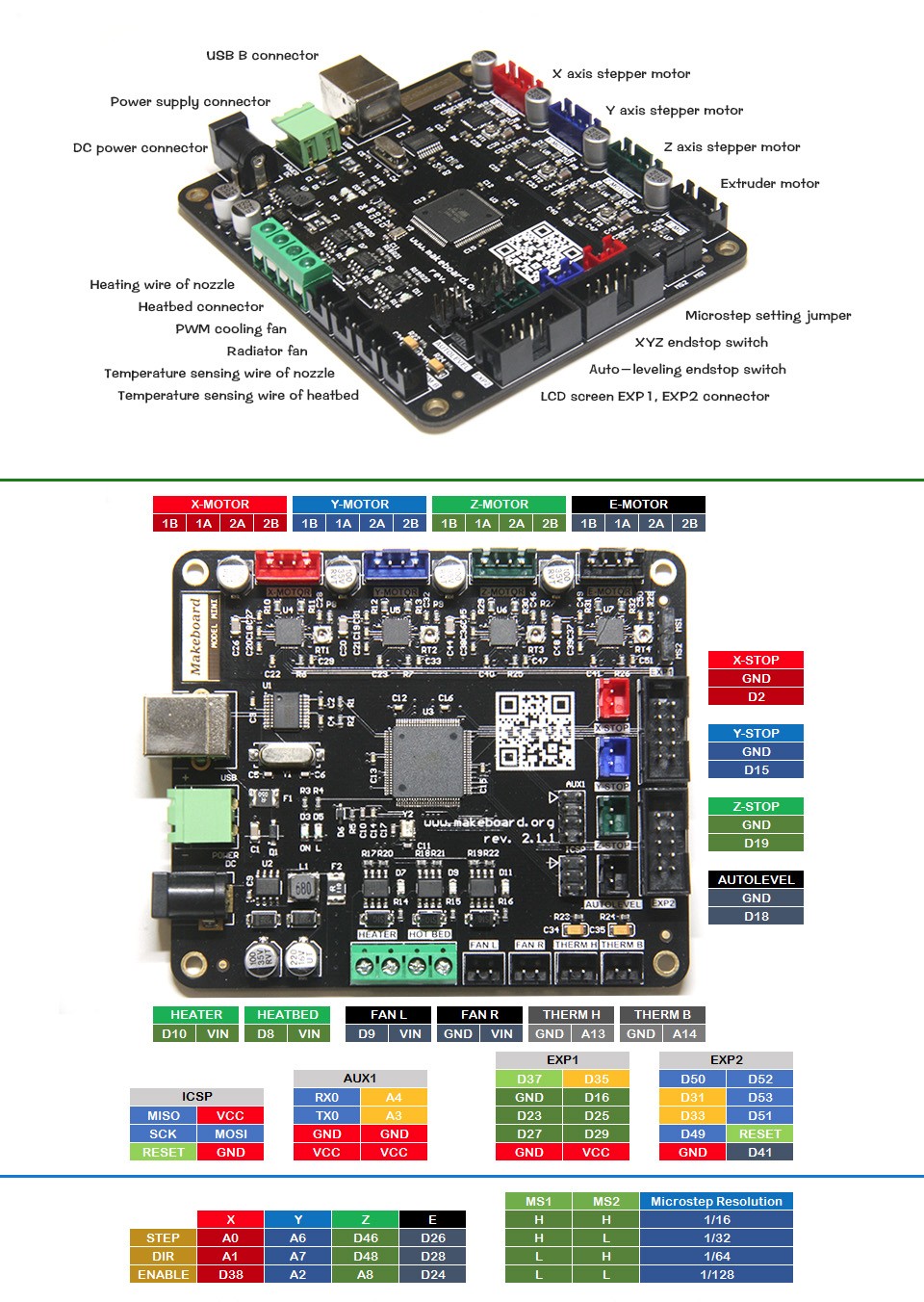

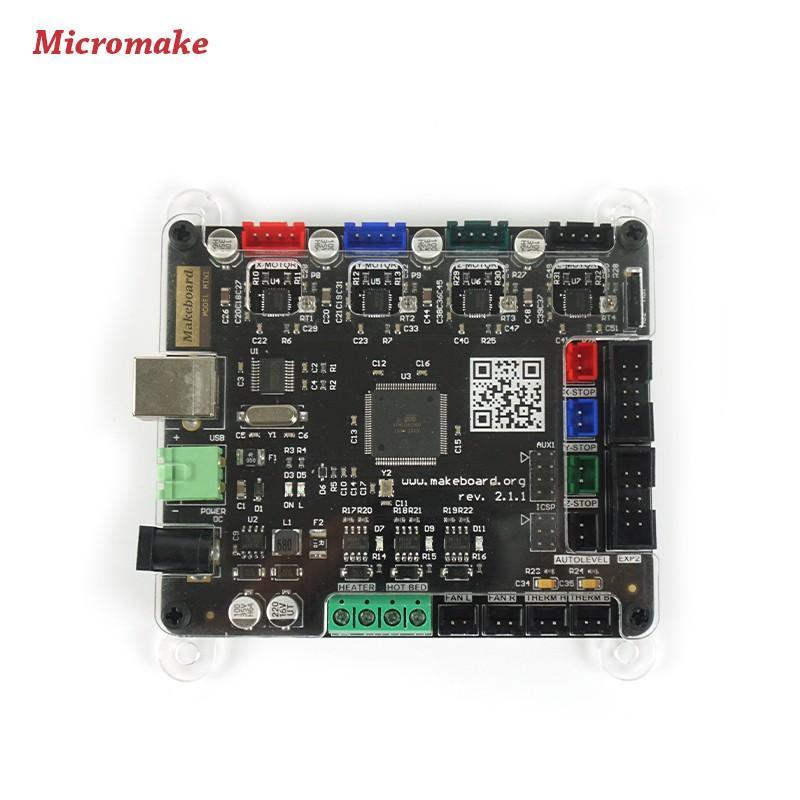

Funktionen: 1. Basierend auf MEGA 2560, einzelnes-Brett-Lösung, erhöhte Stabilität 2. Zwei Seitenheizelemente, unterstützt Druck in zwei Farben (max. Temperatur je nach Material) 3. Heizelementunterstützung (max. Strom 9A, Temperatur unter 100°C empfohlen) 4. Versorgungsspannung: 19-24 V CC (Laptop-Netzteiler oder Schaltteiler können verwendet werden) 5. Drei-Weg-Temperatursensoren (PT100, -200-650), spezielles Texas Instruments-Chip INA826, hohe Präzision und Störschutz 6. Drei-Weg-Beschränkungsschalter, Standard-Rückstellposition 0, Standard-Baukastengröße 230 * 225 * 205 7. Hohe Skalierbarkeit, reservierter ANALOG IN, nicht genutzte I / O-Pins sind für die Erweiterung des Benutzers reserviert. 8. Zwei Sicherheitsschalter (zum Zugriff auf Rauchdetektoren, um Unfälle zu verhindern) 9. Drei-Weg-Lüfteranschlüsse: regelbare Lüfteranschlüsse (J14, FAN PWM, 24V), 5V-Lüfter (J34, FAN 5V), 24V-Lüfter (J20, FAN 19-24V) 10. Regulierbare LED-Anschluss (J15, LED PWM, 24V)

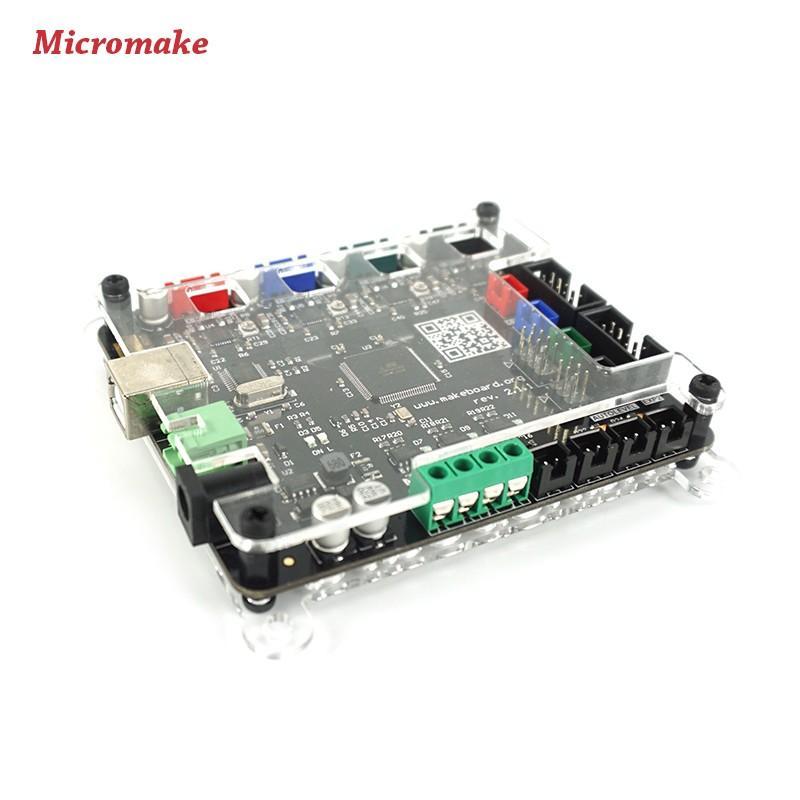

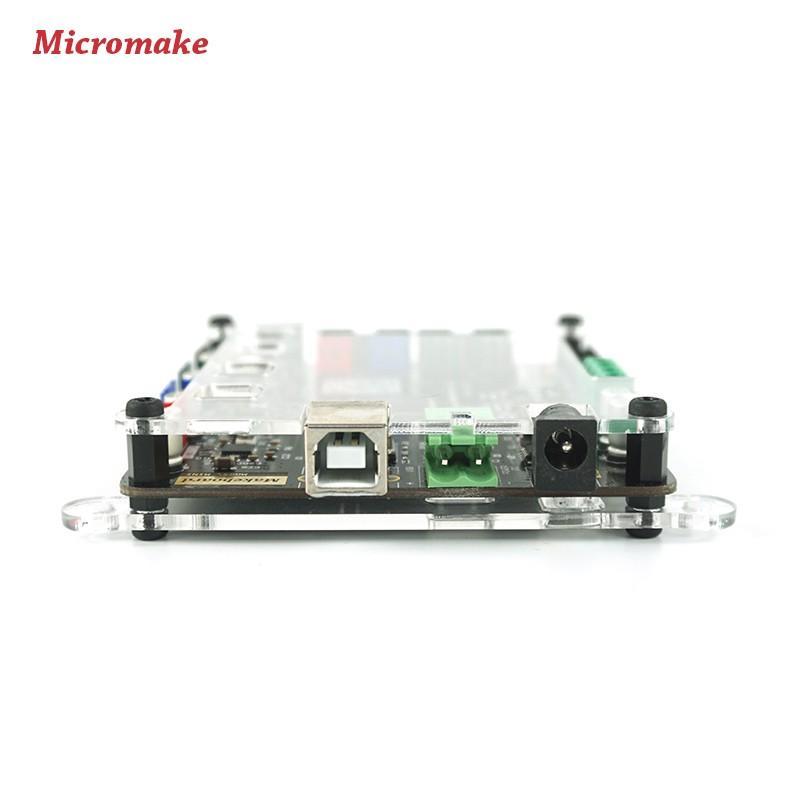

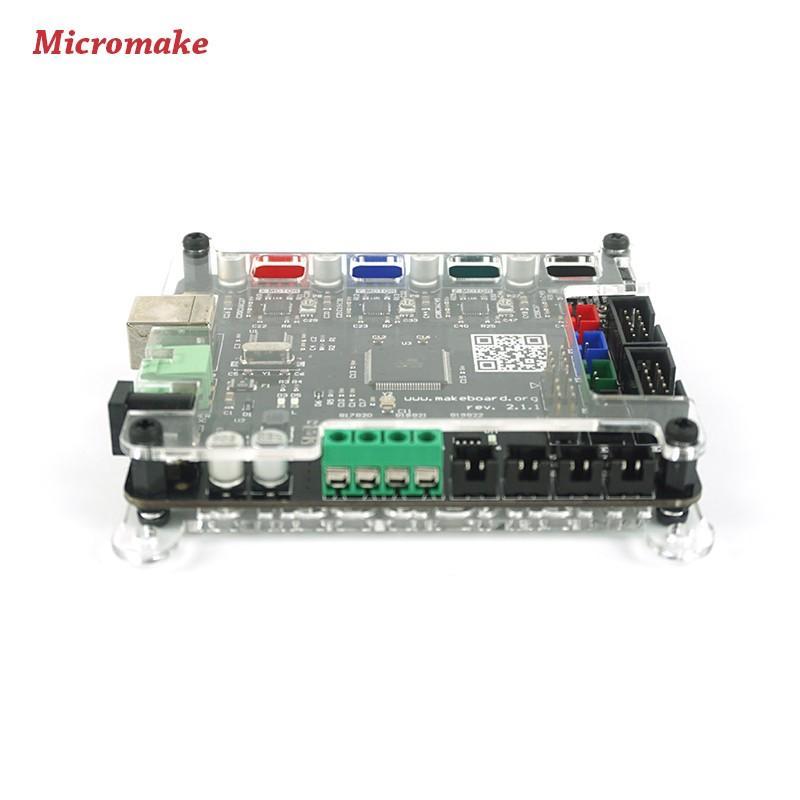

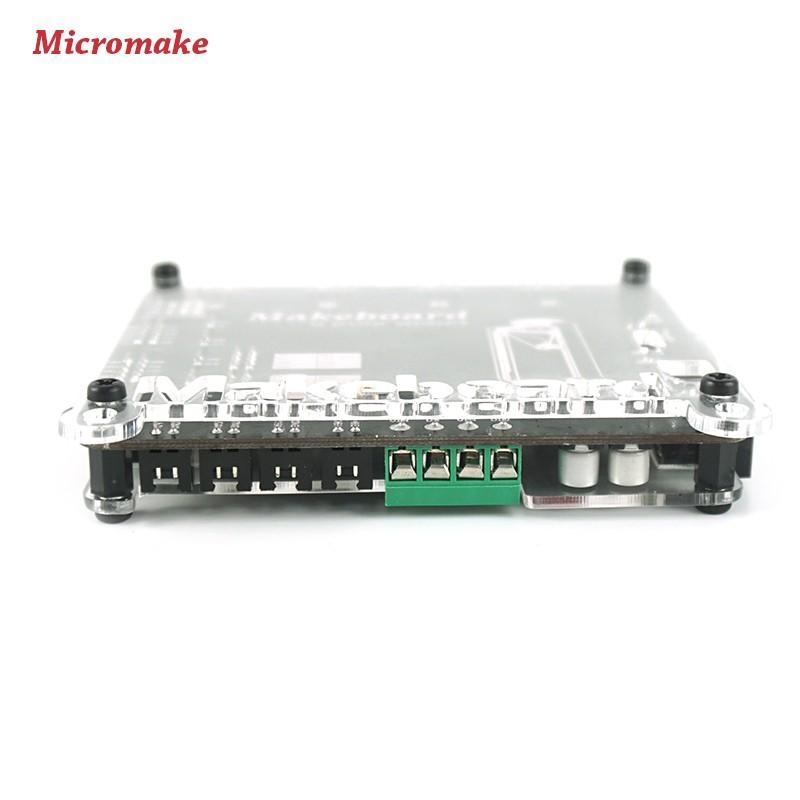

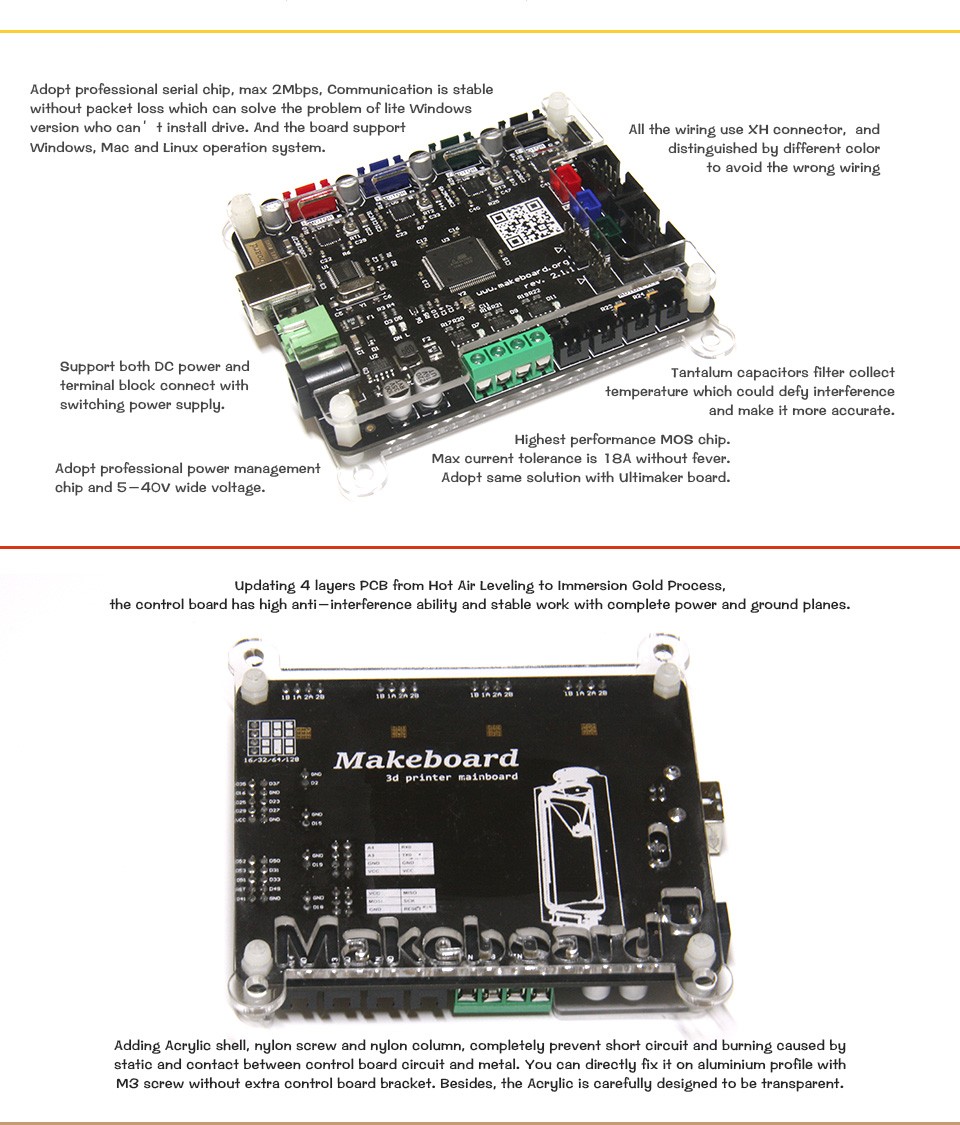

Designmerkmale: 1. Ersetzt A4988 durch die leistungsstärkere DRV8825-Unit. 2. USB in serieller Schnittstellenteil umgewandelt, verwendet spezielles serieller Schnittstellenteil, um das Problem zu lösen, dass die Compact Edition von Windows keine Treiber installieren kann. 3. Die Anschlusslochposition entspricht der von Arduino Mega2560, ist jedoch leicht größer im Bereich. 4. Mit Ausgang für Heizelement und Temperaturmessung, die Versorgungsschnittstelle unterstützt DC und Kabelverbindungstermine. Wenn ein Heizelement erforderlich ist, wird die Kabelverbindungstermin-Version empfohlen. Achten Sie daher darauf, oder wir senden automatisch die DC-Version und liefern später auch die Kabelverbindungstermine für eine Selbstanpassung. 5. Die Versorgung ist 7805, stabil und zuverlässig im Vergleich zu 1117, unterstützt aber nur 12V. 6. Fügt eine Acrylschalung hinzu, um Schäden durch statische Elektrizität oder Kratzer am Steuerungsbrettchip zu vermeiden.
Warnung: 1. Pri
Vollständige Beschreibung (italienisches Original)
Die vollständige Beschreibung steht unten auf Italienisch, bis die deutsche Übersetzung fertig ist.
Controller stampante principale Micromake 3D Scheda pannello di controllo principale Rampa compatibile 1.4 Supporto Letto riscaldato Pezzi di stampante 3D
1. Raccogli tutte le funzioni su una singola scheda per risolvere il frequente problema come le interfacce complicate del set Ramps1.4.
2 . Utilizzando il DRV8825 di TI come parti motorizzate, le sue prestazioni sono perfette rispetto a 4988; con il pacchetto SOP, la dissipazione del calore migliora; predefinito a 16 segmenti ma può supportare 32 segmenti.
3. Il circuito stampato è realizzato con pannelli a 4 strati di alta qualità e ottimizza in particolare la sua dissipazione del calore; le rampe sono in 2 scaffali.
4. Utilizzando un tubo MOSFET di alta qualità, la dissipazione del calore migliora.
5. Il sofisticato chip di potenza dedicato 7805, che supporta solo l’ingresso di alimentazione a 12 V, risolve i gravi problemi di riscaldamento del chip 1117 per Mage2560.
6. Utilizzando gli stessi fori di montaggio di quello del Mega2560, leggermente più grande nell’area.
7. Il firmware può utilizzare il firmware Open source Marlin, configurazione identica a ramps1.4 e può sostituire direttamente Ramps1.4.
8. Può essere collegato direttamente a Ramps1.4, 2004LCD control panel e 12864LCD control panel.
Caratteristiche :
1. Basato su MEGA 2560, soluzione a scheda singola, maggiore stabilità
2. Due lati di riscaldamento, supportano la stampa a due colori (temperatura massima di utilizzo della testina termica in base al materiale)
3. Supporta hot-bed (la corrente massima non supera i 9A, si consiglia di controllare la temperatura al di sotto di 100)
4. Alimentazione: 19-24 V CC (è possibile utilizzare un alimentatore per laptop o alimentatori a commutazione)
5. Sensori di temperatura a tre vie (PT100, -200-650), chip INA826 dedicato Texas Instruments, capacità anti-interferenza di alta precisione
6. Interruttori limitati a tre vie, la posizione di ripristino predefinita è 0, la dimensione del costruttore predefinita è 230 * 225 * 205.
7. Alta scalabilità, modo riservato ANALOG IN, altri pin della porta I / O non utilizzati sono stati messi da parte per l’espansione dell’utente.
8. Due interruttori di sicurezza (ai quali è possibile accedere ai sensori di fumo, per prevenire il verificarsi di incidenti)
9. Interfacce della ventola a tre vie: connettori della ventola regolabili (J14, FAN PWM, 24V), ventola 5V (J34, FAN 5V), ventola 24V (J20, FAN 19-24V)
10. Interfaccia LED regolabile (J15, LED PWM, 24V)
Aspetti salienti del design:
1. Sostituisci A4988 con l’unità DRV8825 di prestazioni migliori.
2, USB convertito in modulo porta seriale utilizza un chip porta seriale dedicato per risolvere il problema che la Compact Edition di Windows non può installa driver;
3. La posizione dei fori di montaggio è identica a Arduino Mega2560, leggermente più grande nell’area;
4, con uscita di riscaldamento a letto caldo e rilevamento della temperatura, l’interfaccia dell’alimentatore supporta DC e terminali di cablaggio.
Se è necessario il letto di riscaldamento, si consiglia la versione dei terminali di cablaggio.
Quindi, se necessario, si noti , oppure invieremo automaticamente la versione DC e verranno in seguito forniti anche i terminali di cablaggio per la modifica da soli.
5. L’alimentazione è 7805, più stabile e affidabile rispetto al 1117, ma supporta solo 12V.
6. Aggiungi scheda acrilica per evitare il danneggiamento di elettricità statica o graffi nel chip della scheda di controllo.
Avviso:
1. Prima di accendere, confermare che la parte superiore è positiva e la parte inferiore è negativa (la parte positiva o negativa degli adattatori parziali può essere diversa).
Poiché la scheda di controllo potrebbe essere bruciata a causa del problema di connessione.
2. Si prega di non collegare il motore quando si collega l’alimentazione, è facile danneggiare l’unità.
Non regolare la corrente quando il motore è in funzione.
Il modo giusto è disconnettere prima l’alimentazione, quindi scollegare il motore, quindi ricollegare l’alimentazione, regolare il potenziometro, testare la tensione sul potenziometro fino a quando la tensione è uguale al valore previsto .
Specifici :
Tipo: Scheda controller stampante 3D Micromake
Marca: Micromake
Compatibile: Rampe 1.4, pannello di controllo 2004 LCD, 12864LCD pannello di controllo
Letto riscaldato: supporto
Alimentazione: 19-24 V CC
Posizione di ripristino predefinita: 0
Dimensione costruttore predefinita: ca. 230 * 225 * 205
Alimentazione: 7805
Switch limitati: a tre vie
Interfacce ventole: a tre vie
Sensori di temperatura: a tre vie (PT100, -200-650)
Connettori ventole: regolabili
Interfaccia LED: regolabili
Stampa a due colori: supporto
Circuito stampato: pannelli a 4 strati di alta qualità, dissipazione del calore; rampe a due ripiani.
