XR2206 Generatore di segnali di funzione Kit fai-da-te Sine Square Output 1HZ-1MHZ

Descrizione

Cos’è

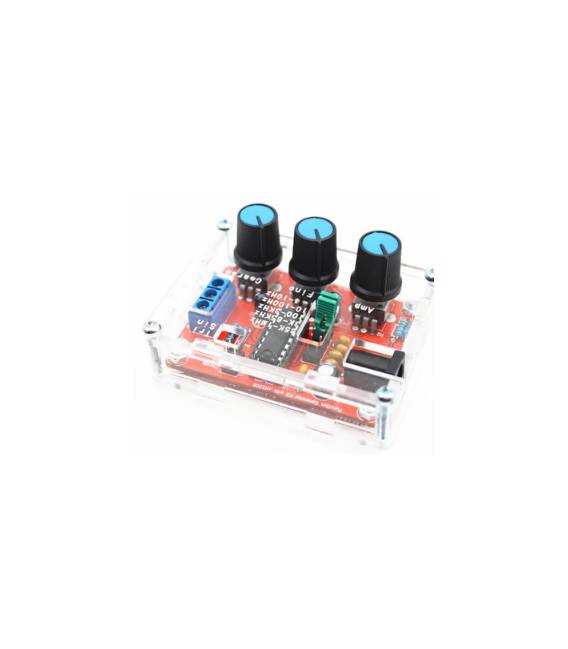

L.XR2206 è un kit fai-da-te per la costruzione di un generatore di segnali di funzione che produce onde sinusoide e quadrate. Il dispositivo consente di testare circuiti elettronici e prototipi con una vasta gamma di frequenze.

Caratteristiche

• Frequenza d’uscita da 1Hz a 1MHz

A cosa serve

Ideale per principianti e intermedii, il generatore XR2206 può essere utilizzato per creare oscillatori quadrati o per impostare frequenze specifiche come 1kHz. Verifica sul datasheet per ulteriori dettagli.

Tutorial: Come usare XR2206

Il generatore di segnali di funzione XR2206 è ideale per testare circuiti elettronici e prototipi. Adatto a principianti e intermedi.

Cosa serve

• XR2206 Generatore di segnali
• Alimentatore DC 5V-12V
• Multimetro
• Resistenza 10kΩ (per protezione)

Passi

1. 1. Controlla la corrente di alimentazione: verifica sul datasheet.
2. 2. Collega l’alimentatore DC 5V-12V alla pin VCC.
3. 3. Collega GND dell’alimentatore alla pin GND.
4. 4. Collega la resistenza 10kΩ tra VCC e GND per protezione.
5. 5. Imposta la frequenza con la trimpotenti (R1).
6. 6. Regola la forma del segnale con la trimpotenti (R2).
7. 7. Misura la tensione di uscita con il multimetro.
8. 8. Verifica la frequenza con un oscilloscopio.

Mini-progetto

Crea un oscillatore quadrato con XR2206. Imposta la frequenza a 1kHz e misura la tensione di uscita.

Errori comuni

• Non utilizzare tensioni di alimentazione superiori a 12V.
• Omettere la resistenza di protezione può danneggiare il componente.
• Impostare la frequenza troppo alta senza adeguata stabilità può causare instabilità.
• Non collegare l’alimentazione senza prima controllare la corrente di alimentazione.

Accessori consigliati

• Oscilloscopio
• Multimetro
• Trimpotenti
• Resistenza 10kΩ

Domande frequenti

Posso usare un’alimentatore DC diverso?
Verifica sul datasheet la corrente massima consentita.

Quali sono i limiti di frequenza?
Il generatore funziona da 1Hz a 1MHz.

Posso utilizzare questo generatore con Arduino?
Sì, ma verifica la compatibilità della frequenza e della tensione di uscita.
