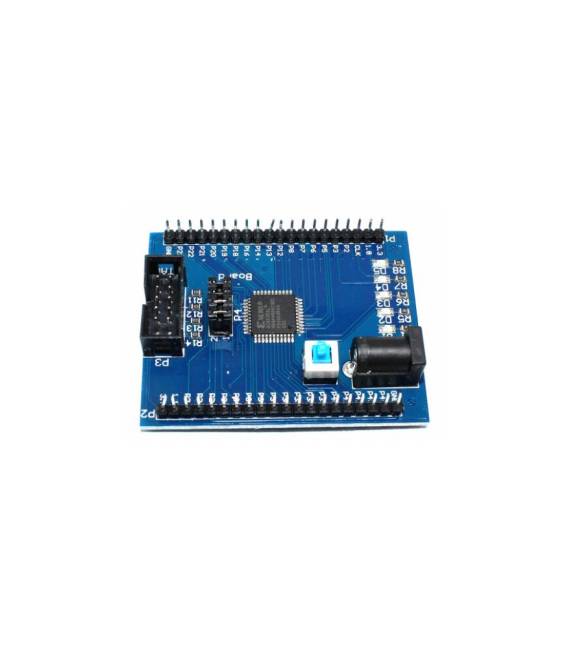

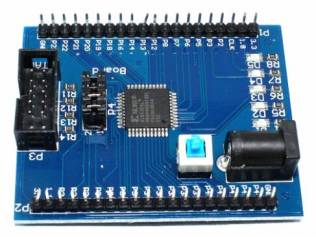

Xilinx XC9572XL Scheda di sviluppo / apprendimento CPLD con 4 LED

Descrizione

Cos’è

La Xilinx XC9572XL è una scheda di sviluppo CPLD (Programmable Logic Device) progettata per l’apprendimento e la sperimentazione di circuiti logici programmabili. Offre un’interfaccia semplice e intuitiva per la programmazione e il test di progetti di logica programmabile.

Caratteristiche

• CPLD Xilinx XC9572XL
• 4 LED integrati
• SKU: ARD0011489
• Prezzo: 14.87 € (prezzo preorder)

A cosa serve

La scheda è ideale per imparare i concetti di base dei CPLD e per realizzare progetti di logica programmabile semplici. Un esempio di utilizzo è la creazione di un contatore binario utilizzando i 4 LED integrati sulla scheda. Il contatore incrementa il valore binario ogni volta che il CPLD riceve un segnale.

Tutorial: Come usare Scheda di sviluppo XC9572XL

La scheda di sviluppo XC9572XL è ideale per i maker che vogliono iniziare a lavorare con i CPLD (Programmable Logic Devices). Questa scheda ti permette di programmare e testare progetti di logica programmabile senza dover acquistare un kit costoso.

Cosa serve

• XC9572XL Scheda di sviluppo
• Computer con sistema operativo Windows o Linux
• Cavo USB
• Software di programmazione Xilinx ISE WebPack
• Arduino IDE (opzionale per la comunicazione)
• 4 LED
• Resistenze

Passi

1. Installa il software Xilinx ISE WebPack sul tuo computer.
2. Collega la scheda XC9572XL al computer tramite cavo USB.
3. Apri Xilinx ISE WebPack e crea un nuovo progetto.
4. Verifica le specifiche del XC9572XL sul datasheet.
5. Progetta la logica desiderata utilizzando VHDL o Verilog.
6. Compila il progetto e carica il file BIN sul CPLD.
7. Verifica la funzione del CPLD con i LED.
8. Modifica e ottimizza il progetto come necessario.

Mini-progetto

Crea un semplice contatore binario utilizzando i 4 LED sulla scheda. Il contatore incrementa il valore binario ogni volta che il CPLD riceve un segnale.

Errori comuni

• Errore di connessione USB.
• Problemi di sintesi VHDL/Verilog.
• Caricamento errato del file BIN.
• Errore di configurazione del CPLD.

Accessori consigliati

• XC9572XL CPLD
• Cavo USB
• Xilinx ISE WebPack
• Arduino IDE

Domande frequenti

Quali linguaggi di programmazione posso usare con questa scheda?
Puoi utilizzare VHDL o Verilog.

Come posso controllare se il CPLD è stato caricato correttamente?
Verifica la funzione dei LED e controlla il comportamento del CPLD.

È possibile utilizzare questa scheda con Arduino?
Sì, ma sarai necessario utilizzare il CPLD per la comunicazione.
