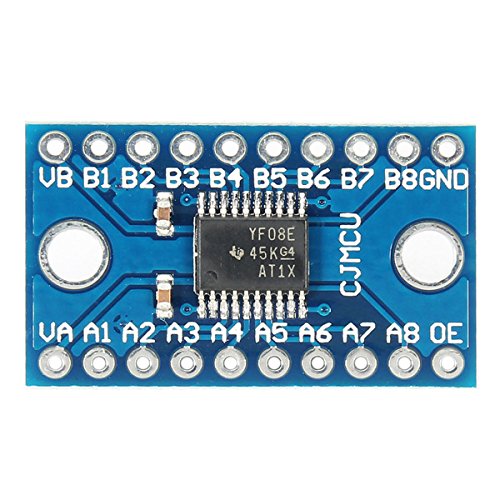

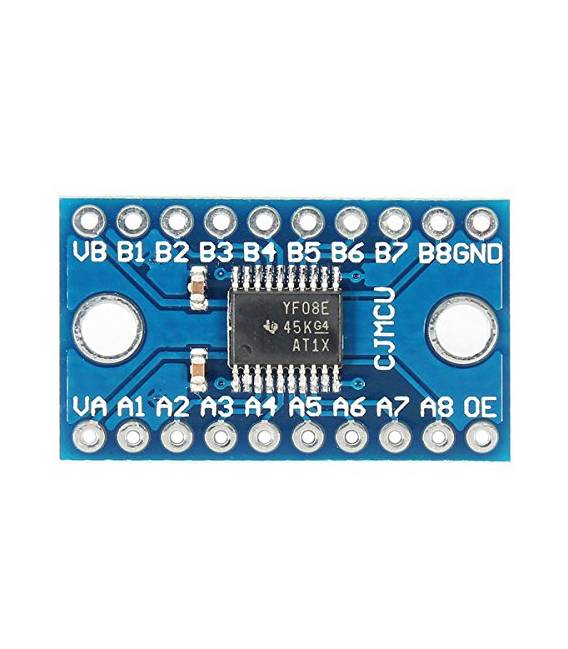

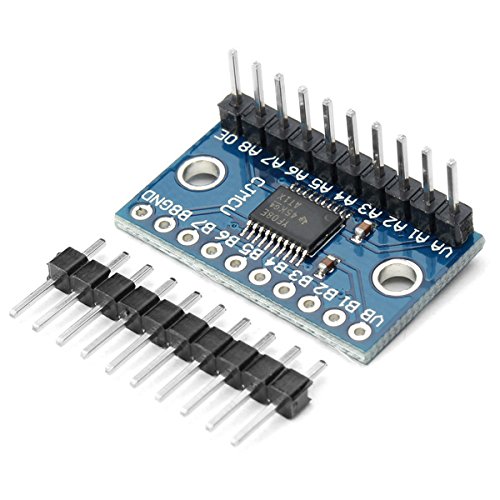

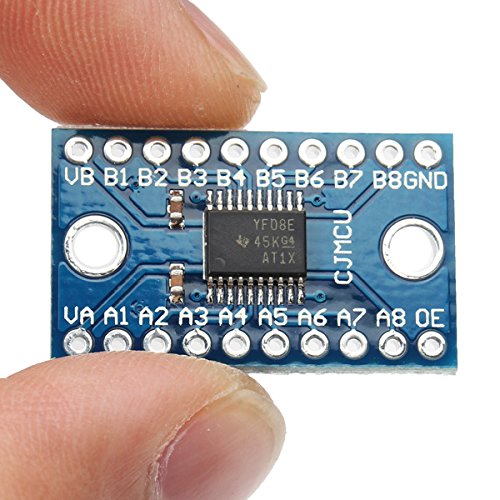

TXS0108E Modulo di conversione livello 8 vie full duplex ad alta velocità

Descrizione

TXS0108E Modulo di conversione di livello a 8 vie Full Duplex ad alta velocità

Caratteristica:

Fornisce capacità di comunicazione bidirezionale
Tensione di supporto lato VCCA: 1,2 V-3,6 V
Tensione supporto lato VCCB: 1.65v-5.5v
Può fornire 3.3-5V, 1.8-3.3v e altre capacità di conversione di livello comune

Tutorial: Come usare TXS0108E Modulo di Conversione Livello

Il modulo TXS0108E è un componente essenziale per i progetti che richiedono la comunicazione bidirezionale tra dispositivi con livelli logici diversi. Ideale per maker e professionisti dell’elettronica.

Cosa serve

• TXS0108E Modulo di Conversione Livello
• Arduino o microcontrollore compatibile
• Cavo Jumper M-M
• Software IDE Arduino

Passi

1. Collegare l’interfaccia TXS0108E al microcontrollore utilizzando i cavi jumper.
2. Verifica la tensione di alimentazione dei dispositivi che interagiscono con il modulo. Assicurati che VCCA sia tra 1,2V e 3,6V e VCCB tra 1,65V e 5,5V.
3. Configura l’alimentazione del TXS0108E in base alle specifiche dei dispositivi collegati. Verifica sul datasheet per le precise configurazioni.
4. Scrivere un semplice sketch Arduino che invia dati tra i due livelli logici.
5. Caricare il codice sull’Arduino e testare la comunicazione bidirezionale.
6. Verificare l’integrità dei segnali con uno strumento di analisi, come un oscilloscopio o un logic analyzer.
7. Ottimizzare il codice per migliorare le prestazioni della comunicazione.
8. Documentare il processo e i risultati ottenuti.

Codice di esempio

// Scrivere qui lo sketch Arduino minimo per testare la comunicazione bidirezionale

Mini-progetto

Progettare un sistema di monitoraggio ambientale che comunica dati tra sensori a basso livello logico e un microcontrollore ad alto livello.

Errori comuni

• Non verificare le tensioni VCCA e VCCB prima dell’uso del modulo.
• Omettere la configurazione corretta dei segnali di controllo (OE, A1-A3) per il TXS0108E.
• Ignorare l’integrità dei dati durante la comunicazione bidirezionale.
• Non testare adeguatamente i collegamenti prima dell’esecuzione del codice.

Accessori consigliati

• Cavo Jumper M-M
• Oscilloscopio Digitale
• Logic Analyzer
• Sensori di temperatura e umidità

Domande frequenti

Il TXS0108E può essere usato con dispositivi a basso livello logico?
Sì, ma assicurati che la tensione VCCA sia adeguata per il dispositivo di origine.

Quali sono i vantaggi del TXS0108E rispetto ad altri moduli simili?
Il TXS0108E offre una comunicazione bidirezionale ad alta velocità e supporta una vasta gamma di tensioni.

Come posso configurare il TXS0108E per funzionare con dispositivi specifici?
Verifica sul datasheet del dispositivo per la configurazione corretta dei segnali di controllo e della tensione VCCA/VCCB.
