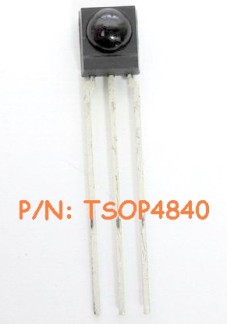

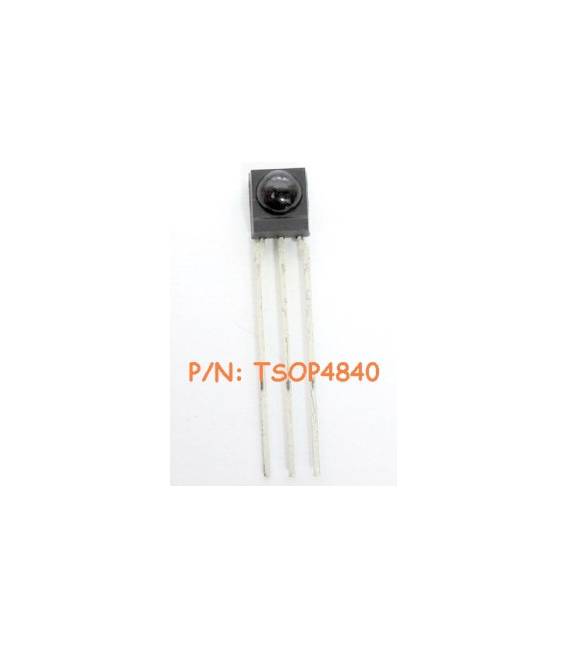

TSOP4840 IC Circuiti Integrati

Descrizione

TSOP4840 IC Circuiti Integrati

• RICEVITORE IR, 40KHZ
• Frequenza portante: 40kHz
• Gamma di trasmissione: 45m
• Range di tensione di alimentazione : da 2,7 V a 5,5 V
• Corrente di alimentazione:
• Opto Case Style: Foro passante
• Intervallo di temperature di funzionamento: Da a
• Inoltra corrente se: 5mA
• Forward Current If Max: 5mA
• N. di pin: 3
• Pacchetto / caso: SIP
• Dissipazione di potenza Pd: 50mW
• Angolo di visione :

Abbiamo disponibile scheda tecnica di tutti i componenti, qualora non fosse presente nella scheda download del prodotto invia un messaggio dal modulo contattaci e pubblicheremo il primo possibile nel nostro sito.

Tutorial: Come usare TSOP4840

Il TSOP4840 è un ricevitore infrarossi utile per progetti di telecommando e controlli a distanza. Adatto a principianti e intermedi.

Cosa serve

• TSOP4840
• Arduino
• Resistore 1 kΩ
• Cavo di alimentazione

Passi

1. 1. Installazione: Monta il TSOP4840 su un protoboard.
2. 2. Collegamento: Connetti VCC al 5V di Arduino, GND al GND, S0 al pin 2 e S1 al pin 3.
3. 3. Resistore: Connetti un resistore tra S0 e GND per proteggere il pin.
4. 4. Codice: Carica il codice di esempio su Arduino.
5. 5. Test: Usa un telecomando per inviare segnali infrarossi.
6. 6. Debug: Verifica sul datasheet i pin e le specifiche.
7. 7. Protezione: Aggiungi un filtro EMI tra VCC e GND.
8. 8. Montaggio: Assicurati che il ricevitore sia ben protetto.

Codice di esempio

```void setup() {  Serial.begin(9600);  pinMode(2, INPUT);  pinMode(3, INPUT);}void loop() {  if (digitalRead(2) == HIGH) {    Serial.println("S0 = HIGH");  }  if (digitalRead(3) == HIGH) {    Serial.println("S1 = HIGH");  }}```

Mini-progetto

Crea un piccolo sistema di telecommando con un telecomando e un LED. Accendi/disaccendi l’LED quando ricevi un comando.

Errori comuni

• Dimenticare di collegare il resistore tra S0 e GND.
• Alimentare il TSOP4840 con un’alimentazione diversa da 5V.
• Collegare direttamente i pin a VCC/GND senza protezione.
• Omettere il codice di protezione EMI.

Accessori consigliati

• Telecomando infrarosso
• LED
• Resistore 10 kΩ
• Protoboard

Domande frequenti

Quali sono i pin del TSOP4840?
Hai bisogno solo di VCC, GND, S0 e S1.

Posso usare un’alimentazione diversa da 5V?
Verifica sul datasheet la compatibilità dell’alimentazione.

Come posso proteggere il TSOP4840?
Aggiungi un filtro EMI tra VCC e GND.

Quali sono i pin S0 e S1?
S0 e S1 sono i pin di segnale che ricevono i segnali infrarossi.
