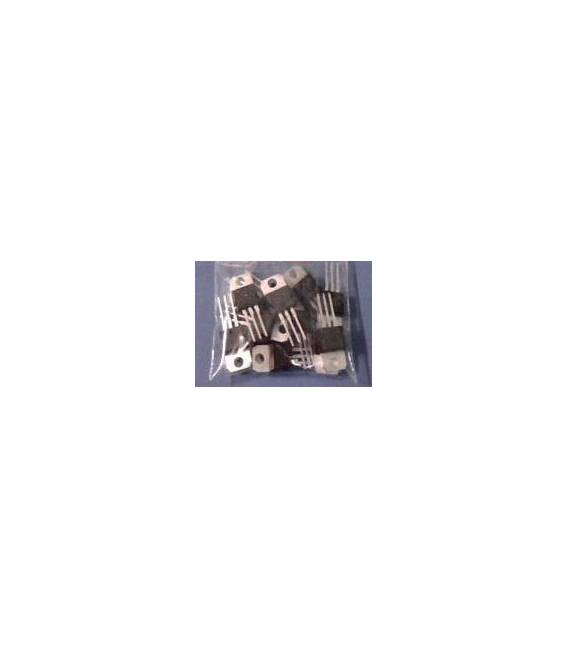

Transistor a tre terminali Regolatore 2 pezzi di 8 tipi: 7805? 7905? LM317? 7909? 7806? 7906? 7809? 7812Transistor a tre termi

Descrizione

Tutorial: Come usare i regolatori di tensione (7805, LM317 e simili)

I regolatori di tensione sono fondamentali per stabilizzare la corrente elettrica. Ideale per progetti Arduino o stampa 3D.

Cosa serve

• Regolatore di tensione
• Arduino Uno
• Connettori
• Cavi

Passi

1. Verifica il tipo di regolatore (7805, LM317) e la sua tensione di uscita.
2. Collega l’ingresso del regolatore alla fonte di alimentazione.
3. Collega la massa (GND) tra la fonte e il circuito.
4. Collega l’uscita al dispositivo da alimentare.
5. Aggiungi condensatori all’ingresso e uscita per ridurre le oscillazioni.
6. Verifica sul datasheet i valori di resistenza necessari per limitare il flusso corrente.
7. Testa il circuito con un multimetro.
8. Regola la tensione se stai usando un regolatore variabile (come LM317).

Mini-progetto

Crea una fonte di alimentazione stabile per il tuo Arduino.

Errori comuni

• Non verificare i valori di resistenza.
• Omettere i condensatori necessari.
• Usare un regolatore in modo errato (ad esempio, LM317 come regolatore fisso).
• Collegare la massa sbagliata.

Accessori consigliati

• Condensatori eletrolitici 25V 100uF
• Resistenze variabili potenziometro 10kΩ
• Arduino Uno R3
• Connessioni per prototipo

Domande frequenti

Qual è la differenza tra LM317 e 7805?
Il 7805 fornisce una tensione fisso di 5V, mentre l’LM317 può essere regolato a diverse tensioni.

Posso usare un condensatore qualsiasi con questi regolatori?
Usa condensatori eletrolitici specificati per ridurre le oscillazioni.
