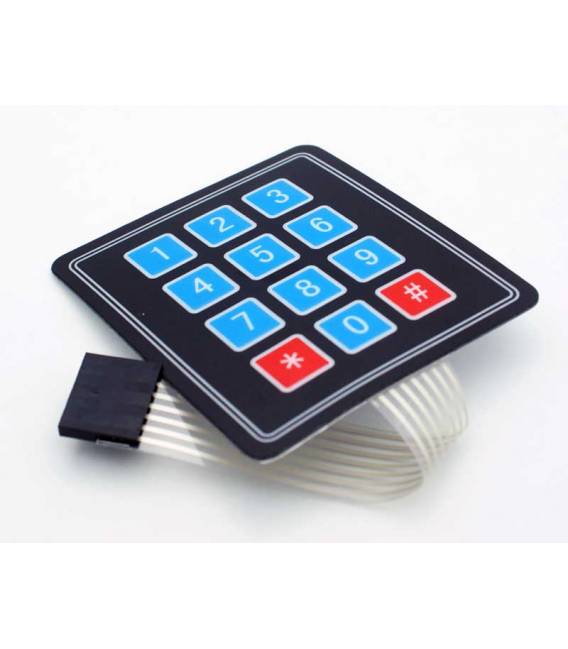

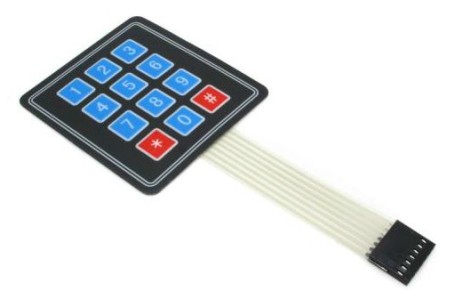

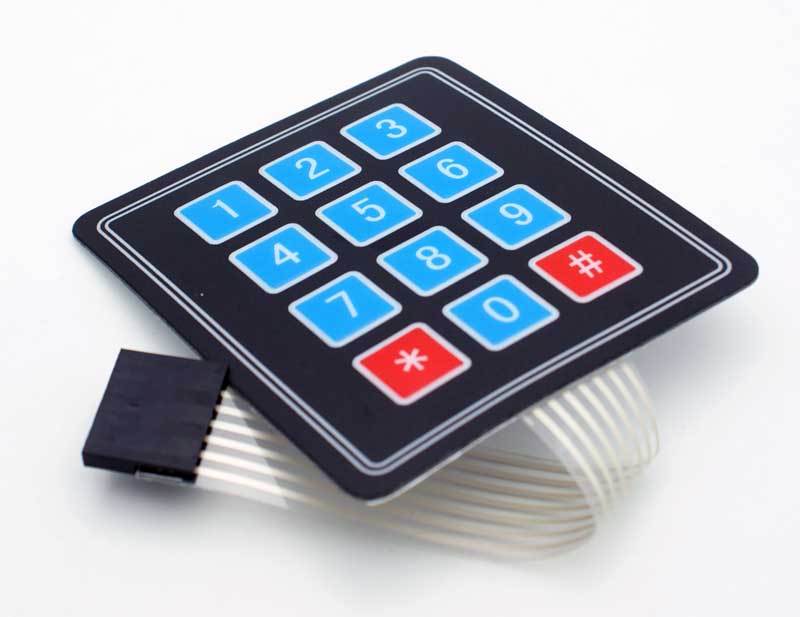

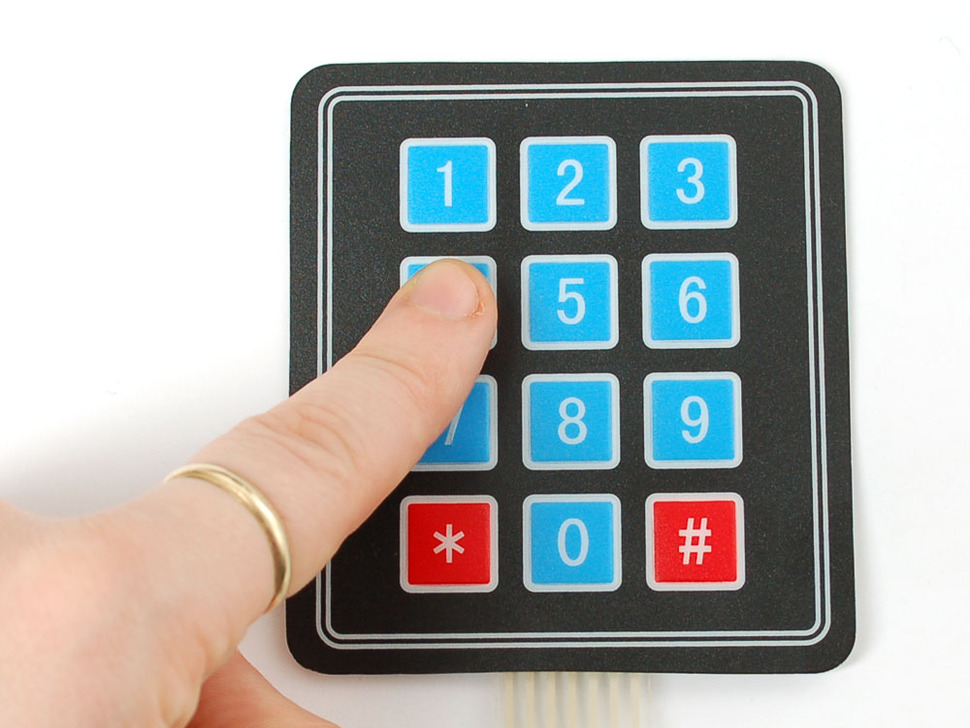

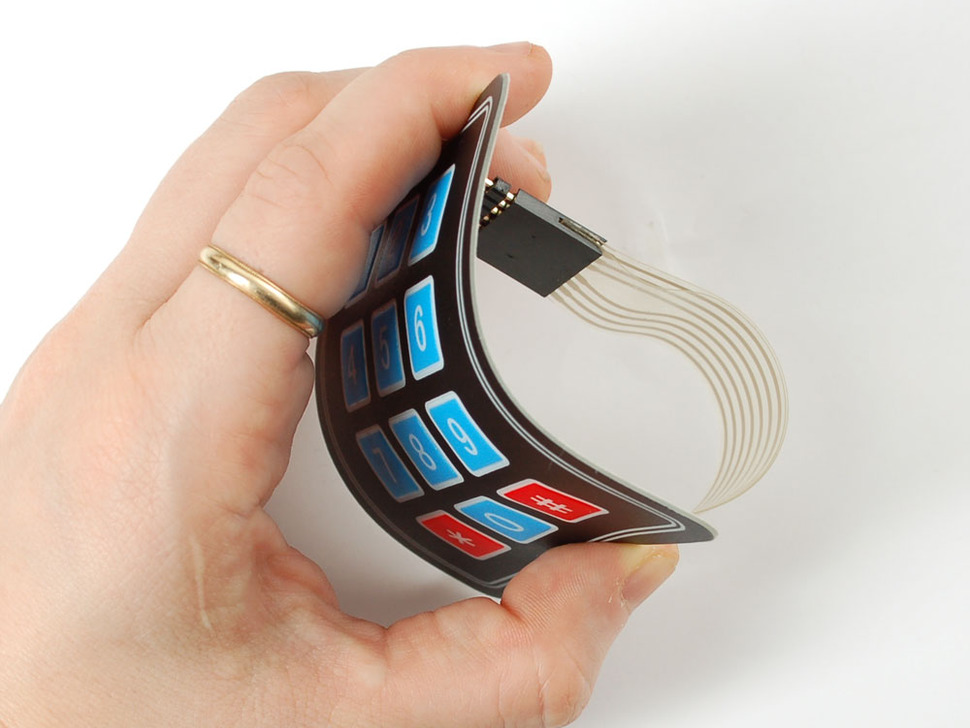

Tastiera a matrice 4×3 compatibile con Arduino

Descrizione

Cos’è

La tastiera a matrice 4×3 è un componente elettronico che permette di inserire dati in un sistema a microcontrollore. Consente di creare interfacce semplici e funzionali per progetti di elettronica e stampa 3D.

Caratteristiche

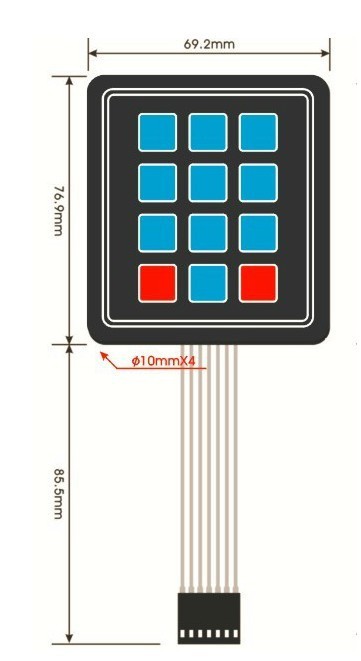

• Dimensioni: verifica sul datasheet
• Numero di tasti: 12 (4 righe x 3 colonne)
• Compatibilità: Arduino
• Prezzo: 2.25 €

A cosa serve

La tastiera a matrice 4×3 è ideale per progetti che richiedono input utente, come ad esempio:

• Creare un contatore che incrementa o decrementa il valore quando vengono premuti i tasti ‘+’ e ‘-‘
• Visualizzare l’output su un display LCD
• Controllare funzioni di un sistema elettronico

Tutorial: Come usare Tastiera a matrice 4×3

La tastiera a matrice 4×3 è un componente essenziale per i progetti di elettronica che richiedono input da parte dell’utente. Ideale per principianti, consente la creazione di interfacce semplici e funzionali.

Cosa serve

• Arduino
• Cavo USB
• Libreria LiquidCrystal (se necessario)
• LCD o display LED

Passi

1. Connetti i 4 conduttori orizzontali della matrice alla porta digitale dell’Arduino
2. Collega i 3 conduttori verticali alla porta di input dell’Arduino
3. Verifica sul datasheet la resistenza pull-up/pull-down necessaria per ogni colonna (se applicabile)
4. Carica uno sketch Arduino che legge lo stato delle tastiere e stampa il risultato in seriale
5. Se desideri visualizzare i dati su un display, installa la libreria LiquidCrystal e collegala al progetto
6. Testa ogni tasto della matrice per assicurarti che venga rilevata correttamente l’azione di premere o sollevare il tasto
7. Modifica lo sketch per eseguire funzioni specifiche quando un determinato tasto viene premuto
8. Prova a integrare la tastiera in un progetto più ampio, come un sistema di controllo

Codice di esempio

void setup() {
  Serial.begin(9600);
}

void loop() {
  for (int col = 1; col <= 3; col++) { // Verifica sul datasheet per i pin corretti
    digitalWrite(col, HIGH);
    for (int row = 4; row >= 2; row--) { // Verifica sul datasheet per i pin corretti
      if(digitalRead(row) == LOW)
        Serial.println("Tasto premuto");
    }
    digitalWrite(col, LOW);
  }
}

Mini-progetto

Crea un contatore semplice che incrementa o decrementa il valore quando vengono premuti rispettivamente i tasti ‘+’ e ‘-‘, visualizzando l’output su un display LCD.

Errori comuni

• Collegare erratamente le righe e colonne della matrice
• Non verificare la resistenza pull-up/pull-down sul datasheet
• Usare una libreria incompatibile con il tipo di tastiera
• Ignorare i tempi di ritardo tra le letture dei tasti

Accessori consigliati

• LCD 16×2
• Stampante a bolle
• Alimentatore USB
• Cavo Jumper M/F

Domande frequenti

Come posso collegare più tastiere?
Utilizza un multiplexer per gestire più matrici o amplifica i segnali con un buffer.

Qual è la differenza tra una tastiera a matrice e una tastiera individuale?
Una tastiera a matrice risparmia connettori utilizzando una singola riga/colonna per più tasti, mentre una tastiera individuale ha un pin dedicato per ogni tasto.

Posso usare questa tastiera con Raspberry Pi?
Sì, ma potresti dover adattare lo sketch in C++ o Python e gestire i pin GPIO di conseguenza.
