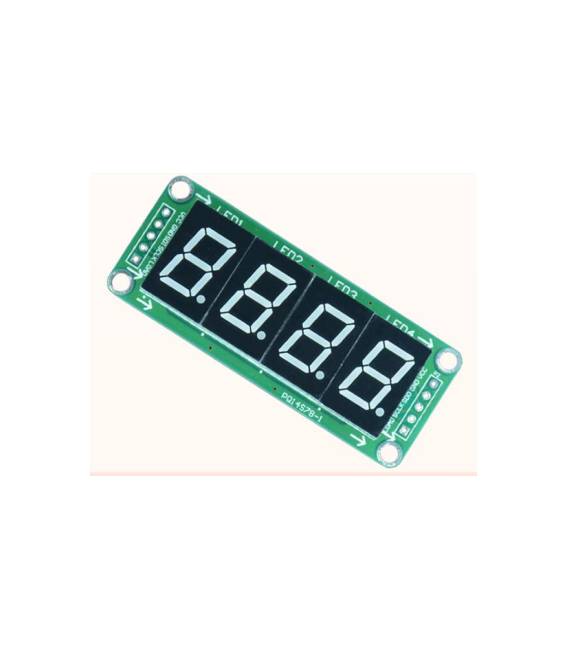

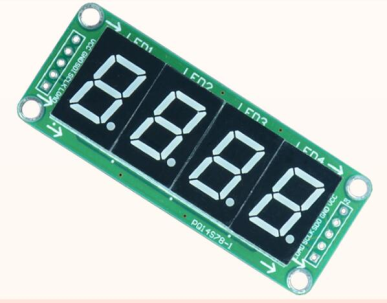

Segmento di tubo digitale da 0,5 pollici 4 74HC595

Descrizione

Cos’è

Il segmento di tubo digitale da 0,5 pollici 4x74HC595 è un componente elettronico progettato per la visualizzazione di numeri o caratteri su display a segmenti. Questo tipo di display utilizza quattro shift register 74HC595 per gestire i segnali ai singoli segmenti del display.

Caratteristiche

• Tubo digitale da 0,5 pollici
• Utilizzo di quattro shift register 74HC595

A cosa serve

I segmenti di tubo digitale sono ideali per creare display numerici o alfanumerici in progetti Arduino, stampa 3D e robotica. Il 74HC595 consente di gestire molteplici output con pochi pin, rendendo il componente adatto a progetti che richiedono la visualizzazione di dati come contatori o timer.

Tutorial: Come usare Segmento di tubo digitale 0,5 pollici 4 74HC595

Il 74HC595 è un shift register utilizzato per gestire molteplici output con pochi pin. Ideale per progetti che richiedono molti LED o display.

Cosa serve

• 74HC595
• Resistenze (100 ohm)
• Microcontroller Arduino
• Cavo di alimentazione 5V

Passi

1. 1. Installazione: Monta il 74HC595 su un protoboard.
2. 2. Collegamento: Connetti il VCC al 5V, GND al GND, DS al pin 2 di Arduino, SH_CP al pin 3, ST_CP al pin 4.
3. 3. Resistenza: Collega una resistenza (100 ohm) tra DS e VCC.
4. 4. Alimentazione: Connetti GND al GND di Arduino.
5. 5. Codice: Carica il codice sorgente.
6. 6. Test: Controlla se i LED si accendono correttamente.
7. 7. Configurazione: Adatta il codice per controllare altri segmenti.
8. 8. Debug: Verifica sul datasheet se hai collegato correttamente i pin.

Codice di esempio

```
#include <ShiftOut.h>

void setup() {
  Serial.begin(9600);
}

void loop() {
  ShiftOut(2, 3, MSBFIRST, 0xFF);
  delay(1000);
}
```

Mini-progetto

Crea un display di 8 LED che si accendono in sequenza.

Errori comuni

• Collegare correttamente i pin DS, SH_CP e ST_CP.
• Utilizzare resistenze appropriate per proteggere il 74HC595.
• Verificare l’alimentazione corretta (5V).
• Adattare il codice per il numero di segmenti utilizzati.

Accessori consigliati

• LED
• Display 7 segmenti
• Resistenze 100 ohm
• Protoboard

Domande frequenti

Quali pin utilizzare per il 74HC595 su Arduino?
Utilizza i pin 2 (DS), 3 (SH_CP) e 4 (ST_CP).

Perché utilizzare un 74HC595?
Per gestire molti output con pochi pin.

Quali resistenze utilizzare?
100 ohm per proteggere il 74HC595.

Puoi utilizzare un’alimentazione diversa da 5V?
Verifica sul datasheet, ma 5V è standard.
