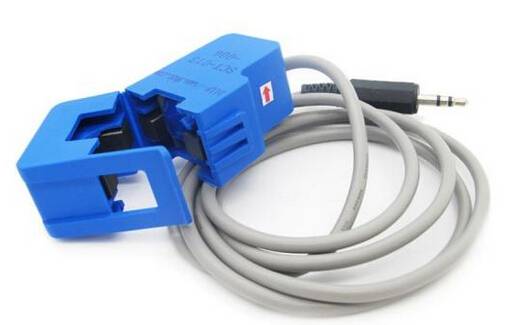

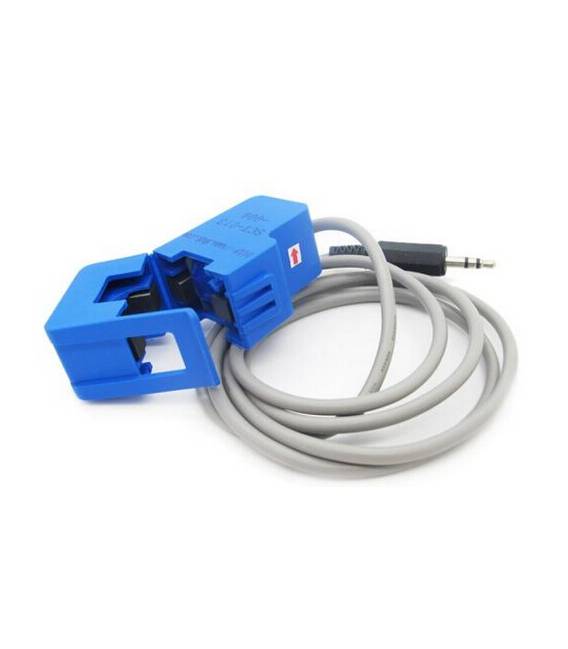

SCT013-020 Sensore a nucleo diviso Trasformatore di corrente alternata Ingresso: 0-20A Uscita: 0-1 V.

Descrizione

Cos’è

Il SCT013-020 è un sensore a nucleo diviso per la misurazione di correnti alternate. Permette di rilevare il valore della corrente elettrica in un circuito senza interrompere il flusso.

Caratteristiche

• Ingresso: 0-20A
• Uscita: 0-1V
• SKU: ARD0011197
• Prezzo: 8.24 €
• Categoria: Preorder

A cosa serve

Il SCT013-020 è utile per sistemi di protezione e controllo in ambienti industriali. Può essere utilizzato per monitorare il consumo energetico di dispositivi e sistemi. E’ ideale per principianti e intermedi per la costruzione di progetti di monitoraggio della corrente con Arduino o altri microcontrollori.

Tutorial: Come usare SCT013-020

Il sensore SCT013-020 è ideale per misurare correnti elevate in applicazioni di monitoraggio energetico. Utile per principianti e intermediari.

Cosa serve

• SCT013-020
• Arduino o microcontrollore compatibile
• Resistenza da 1 kΩ
• Cavo di alimentazione 5V

Passi

1. 1. Verifica sul datasheet specifiche del sensore.
2. 2. Collega il sensore al microcontrollore con i seguenti pin: VCC al 5V, GND al GND, OUT al pin A0.
3. 3. Collega la resistenza tra VCC e OUT per proteggere il microcontrollore.
4. 4. Carica il codice seguente su Arduino.
5. 5. Connetti il sensore a una corrente di 2A per testare.
6. 6. Leggi la valutazione sul pin A0 per verificare la corretta funzionamento.
7. 7. Ripeti il test con diverse correnti per calibrare il sensore.
8. 8. Connetti il sensore in un sistema di monitoraggio di energia.

Codice di esempio

int sensore = A0;
void setup() {
  Serial.begin(9600);
}
void loop() {
  int val = analogRead(sensore);
  Serial.println(val);
  delay(1000);
}

Mini-progetto

Costruisci un monitor di corrente per un piccolo motore utilizzando il SCT013-020 e un Arduino.

Errori comuni

• Collegare direttamente il sensore al microcontrollore senza resistenza.
• Usare un pin digitale invece di un pin analitico per leggere la uscita.
• Ignorare la specifica di corrente massima del sensore.
• Non calibrare il sensore prima dell’uso.

Accessori consigliati

• Arduino Nano
• Resistenza 10 kΩ
• Motore DC
• Cavo di alimentazione 12V

Domande frequenti

Posso utilizzare questo sensore con un microcontrollore a 3.3V?
Sì, ma verifica la specifica di tensione di alimentazione sul datasheet.

Quanto tempo dura la batteria quando utilizzo questo sensore?
Il consumo di energia è basso, ma verifica le specifiche sul datasheet.

Posso utilizzare questo sensore con un Raspberry Pi?
No, il Raspberry Pi non supporta i segnali analogici diretti. Usa un convertitore ADC.

Il sensore funziona bene con correnti di 20A?
Sì, ma assicurati di utilizzare il pin corretto e una resistenza di protezione.
