MQ-3 Sensore alcohol rilevamento GAS Benzina Arduino

Descrizione

Cos’è

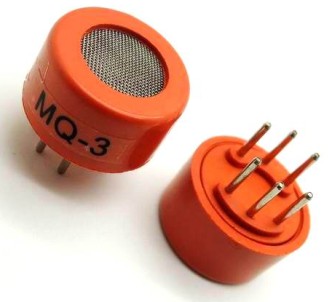

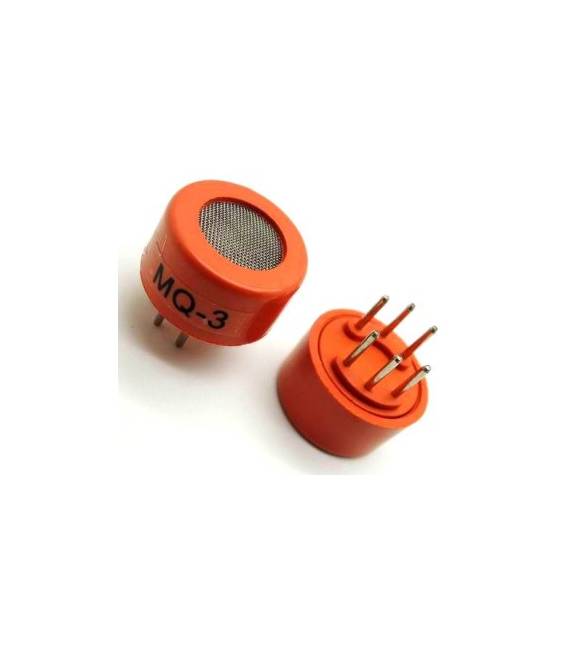

Il sensore MQ-3 è un dispositivo progettato per rilevare gas alcolici e benzina, utile in vari tipi di applicazioni elettroniche.

Caratteristiche

• Misura gas alcolici e benzina
• Idealmente adatto a monitorare ambienti con presenza di gas combustibili

A cosa serve

Il sensore MQ-3 può essere utilizzato per creare sistemi di allarme domestico che inviano una notifica quando viene rilevato un livello elevato di alcol o benzina. È compatibile con Arduino e altri microcontrollori simili.

Tutorial: Come usare MQ-3 Sensore Alcohol

Il sensore MQ-3 è progettato per rilevare l’alcol e altri gas combustibili. È ideale per i principianti che desiderano creare dispositivi di sicurezza o monitoraggio ambientale.

Cosa serve

• Arduino Uno
• Cavo USB A-MicroB
• Resistenza da 20kΩ
• Stampa 3D (per il contenitore, opzionale)

Passi

1. Collegare l’uscita del sensore MQ-3 al pin analogico A0 dell’Arduino Uno.
2. Connettere VCC e GND del sensore ai corrispondenti pin di alimentazione dell’Arduino.
3. Installare una resistenza da 20kΩ tra il pin SIG del sensore e la terra (GND).
4. Scaricare e caricare lo sketch Arduino fornito nel tutorial su Arduino Uno.
5. Aprire l’applicazione Serial Monitor per visualizzare i dati di rilevamento.
6. Calibrare il sensore esponendolo a diversi livelli di alcol o gas combustibili.
7. Analizzare le variazioni dei valori letti e stabilire un valore soglia critico.
8. Progettare una soluzione hardware per proteggere il sensore in ambienti reali.

Codice di esempio

const int sensorPin = A0;

void setup() {
  Serial.begin(9600);
}

void loop() {
  int sensorValue = analogRead(sensorPin);
  Serial.println(sensorValue);
}

Mini-progetto

Creare un sistema di allarme domestico che invia una notifica quando viene rilevato un livello elevato di alcol o gas combustibili.

Errori comuni

• Non collegare la resistenza tra SIG e GND.
• Ignorare la calibrazione del sensore.
• Usare l’alimentazione errata per il sensore.
• Non proteggere il sensore da condizioni ambientali estreme.

Accessori consigliati

• Arduino Uno
• Resistenze variabili
• Display LCD 16×2

Domande frequenti

Il sensore rileva solo l’alcol?
No, il MQ-3 può rilevare anche altri gas combustibili come benzina.

Come posso migliorare la precisione del sensore?
Calibrarlo in ambienti con concentrazioni note di alcol o gas e proteggerlo da condizioni estreme.
