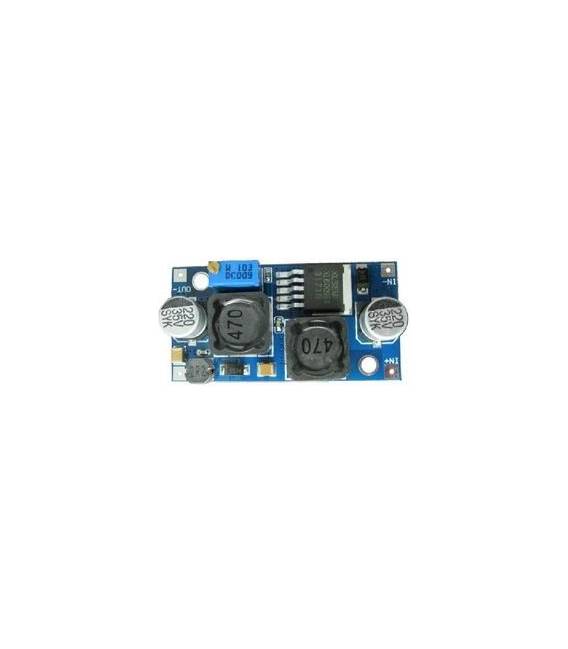

Modulo XL6009 Convertitore DC-DC regolatore di tensione STEP-UP E STEP-DOWN 400KHz 4A modulo boost

Descrizione

Cos’è

Il modulo XL6009 è un convertitore DC-DC regolatore di tensione che consente sia conversioni step-up che step-down. Questo dispositivo utilizza il chip XL6009 per gestire la conversione della tensione elettrica.

Caratteristiche

• Frequenza di lavoro: 400KHz
• Corrente massima: 4A

A cosa serve

Questo modulo è ideale per progetti che necessitano di una tensione d’uscita diversa da quella d’ingresso. Può essere utilizzato per alimentare componenti elettronici come Arduino o ESP, fornendo loro la corrente e la tensione richieste.

Tutorial: Come usare il Modulo XL6009

Il Modulo XL6009 è un convertitore DC-DC regolatore di tensione per le applicazioni che richiedono conversione step-up e step-down. Utile per progetti che necessitano di una tensione di uscita diversa da quella di ingresso.

Cosa serve

• Modulo XL6009
• Fonte di alimentazione DC
• Carica resistenza di test (10kΩ)
• Multimetro

Passi

1. 1. Controlla che la tensione di ingresso sia compresa tra 3.6V e 28V.
2. 2. Collega la tensione di ingresso al pin VIN.
3. 3. Collega la tensione di uscita al pin VOUT.
4. 4. Collega un carica resistenza di test al pin VOUT per testare la tensione.
5. 5. Regola la tensione di uscita con il pin FB (verifica sul datasheet).
6. 6. Controlla che la corrente massima non superi i 4A.
7. 7. Verifica la stabilità del modulo sotto carico.
8. 8. Collega il modulo a un circuito di prova.

Mini-progetto

Crea un piccolo convertitore di tensione per alimentare un LED a 5V da una fonte 3.7V.

Errori comuni

• Uso di tensioni di ingresso estreme.
• Collegamento errato dei pin.
• Superamento della corrente massima.
• Omissione del carica resistenza di test.

Accessori consigliati

• Fonte di alimentazione DC
• Carica resistenza di test (10kΩ)
• Multimetro
• LED a 5V

Domande frequenti

Qual è la tensione di uscita massima?
Verifica sul datasheet.

Quali sono i limiti di tensione di ingresso?
3.6V – 28V.

Posso utilizzare questo modulo per step-down?
Sì, ma controlla la specifica sul datasheet.

Qual è la corrente massima?
4A.
