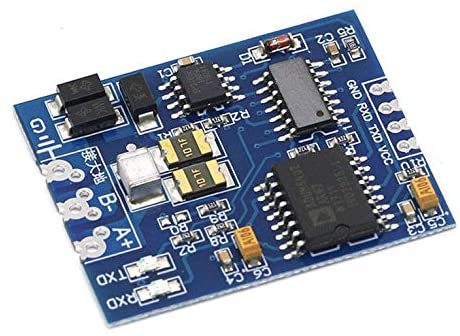

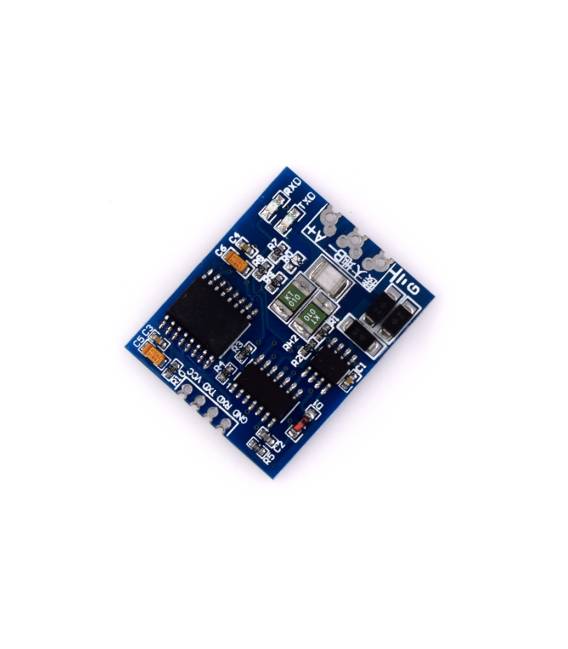

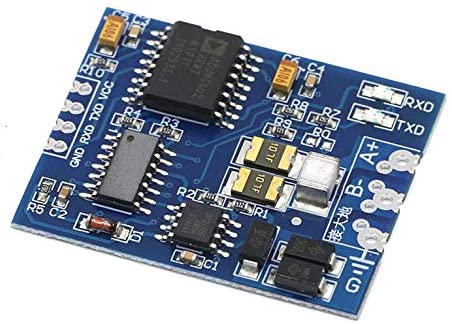

Modulo industriale da TTL a RS485 / RS485 a TTL / UART con porta seriale isolata del microcontrollore

Descrizione

Cos’è

Il modulo RS485 TTL con porta seriale isolata del microcontrollore è un dispositivo utile per la comunicazione tra dispositivi che utilizzano protocolli diversi. Questo modulo consente di convertire i segnali TTL in RS485 e viceversa, permettendo una facile integrazione tra sistemi digitali e reti industriali.

Caratteristiche

• Convertitore da TTL a RS485 / RS485 a TTL
• Porta seriale isolata del microcontrollore

A cosa serve

Questo modulo è utile per connettere sensori, motori e altre periferiche su reti industriali. Può essere utilizzato con Arduino o ESP per creare semplici sistemi di controllo come la gestione di un motore DC.

Tutorial: Come usare il Modulo RS485

Questo modulo ti permette di comunicare con dispositivi RS485 utilizzando un microcontrollore TTL. Utile per connettere sensori, motori e altre periferiche su reti industriali.

Cosa serve

• Microcontrollore Arduino
• Cavo RS485
• Resistenza pull-up (10kΩ)
• Cavo TTL

Passi

1. 1. Collega il VCC del modulo al 5V del Arduino.
2. 2. Collega GND del modulo al GND del Arduino.
3. 3. Collega TX del modulo a RX del Arduino.
4. 4. Collega RX del modulo a TX del Arduino.
5. 5. Collega la resistenza pull-up (10kΩ) tra DSR e GND.
6. 6. Collega DTR del modulo al GND per attivare la porta seriale.
7. 7. Collega il cavo RS485 tra i due termini del modulo.
8. 8. Carica il codice seguente su Arduino.
9. 9. Verifica la comunicazione con un terminale seriale.
10. 10. Verifica sul datasheet per ulteriori opzioni.

Codice di esempio

```
void setup() {
  Serial.begin(9600);
}

void loop() {
  Serial.println("Hello RS485");
}
```

Mini-progetto

Crea un semplice sistema di controllo per un motore DC utilizzando il modulo RS485 per inviare comandi al motore.

Errori comuni

• Non verificare la resistenza pull-up.
• Non collegare correttamente DTR.
• Omettere la verifica sul datasheet.
• Collegare il cavo RS485 solo a un termino.

Accessori consigliati

• Motore DC
• Controllo PWM
• Sensori di posizione

Domande frequenti

Può essere utilizzato con Arduino Nano?
Sì, utilizza la stessa interfaccia seriale.

Qual è la velocità di trasferimento massima?
Verifica sul datasheet.

Cosa fa la resistenza pull-up?
Previene il rischio di stato indeterminato sul bus RS485.
