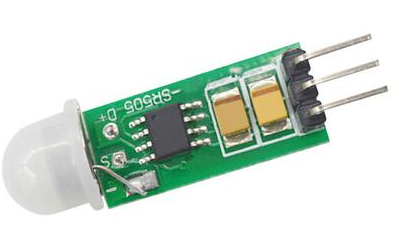

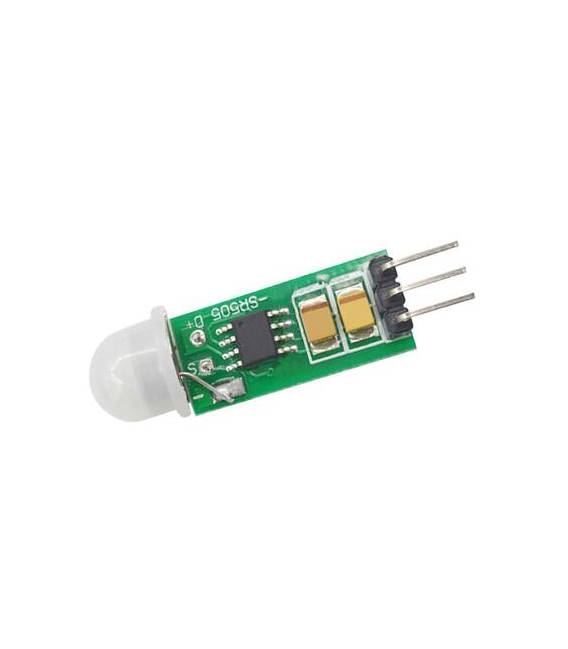

Modulo HC-SR505 sensore di movimento pir infrarosso prossimità presenza per Arduino

Descrizione

Cos’è

Il modulo HC-SR505 è un sensore di movimento passivo a infrarossi (PIR) progettato per essere utilizzato con Arduino e altri microcontrollori. Questo dispositivo rileva la presenza di movimenti nel suo campo visivo, rendendolo adatto a vari tipi di applicazioni DIY come allarmi domestici o contatori di persone.

Caratteristiche

• Sensore PIR infrarosso per rilevamento di movimento
• Ottimo per progetti di automazione e sicurezza

A cosa serve

Il modulo HC-SR505 è ideale per creare sistemi di allarme domestici che attivano una sirena o altre azioni quando viene rilevato movimento. Può essere utilizzato anche per controllare automaticamente la luce in risposta ai movimenti nelle stanze. È compatibile con Arduino e altri microcontrollori.

Tutorial: Come usare Modulo HC-SR505 Sensore di Movimento PIR

Il modulo HC-SR505 è un sensore passivo a infrarossi (PIR) che rileva la presenza di movimenti. È ideale per progetti DIY come allarmi domestici, contatori di persone o attivazione automatica di luci.

Cosa serve

• Arduino
• connettori jumpers
• alimentatore 5V DC

Passi

1. Collegare il connettore VCC del modulo a +5V dell’Arduino
2. Collegare GND del modulo al pin GND di Arduino
3. Collegare OUT del modulo a un interruttore digitale (es. D2) su Arduino
4. Installa l’Sketch fornito nel software Arduino IDE
5. Compila e carica il codice sull’Arduino
6. Verifica la connessione con il LED dell’Arduino o un display esterno
7. Regola la sensibilità del modulo se necessario (verifica sul datasheet)
8. Testa il dispositivo in condizioni di movimento

Codice di esempio

const int pirPin = 2;
int statoAttuale = LOW;
void setup() {
pinMode(pirPin, INPUT);
Serial.begin(9600);
}
void loop() {
statoAttuale = digitalRead(pirPin);
if (statoAttuale == HIGH) Serial.println("Movimento rilevato");
}

Mini-progetto

Crea un sistema di allarme domestico che attiva una sirena quando viene rilevato movimento

Errori comuni

• Non collegare il modulo a tensione adeguata
• Ignorare la sensibilità del dispositivo
• Non testare prima di implementarlo in progetti complessi

Accessori consigliati

• Sirena per allarme Arduino SKU: ARD012345
• Display LCD 16×2 per Arduino SKU: ARD098765
• Kit di prototipo stampa su telaio PCB SKU: ARD045678

Domande frequenti

Come regolare la sensibilità?
Verifica sul datasheet del modulo HC-SR505

Può essere usato all’esterno?
Sì, ma assicurati che il dispositivo sia protetto dalle condizioni estreme
