Modulo GPS NEO-6M Flight Control per aereomodellismo droni
Modulo GPS NEO-6M Flight Control per aereomodellismo droni - immagine 2
Modulo GPS NEO-6M Flight Control per aereomodellismo droni - immagine 3
Modulo GPS NEO-6M Flight Control per aereomodellismo droni - immagine 4
Modulo GPS NEO-6M Flight Control per aereomodellismo droni - immagine 5

Modulo GPS NEO-6M Flight Control per aereomodellismo droni

Il prezzo originale era: 32,79 €.Il prezzo attuale è: 23,75 €. Escluso IVA

Modulo GPS NEO-6M Flight Control per aereomodellismo droni

Disponibile su ordinazione

COD: ARD00323 Categorie: ,

Descrizione

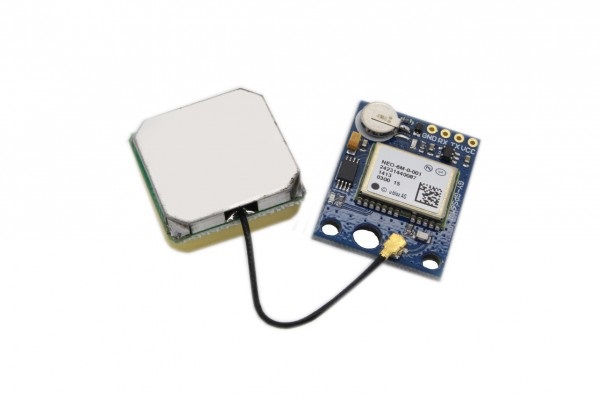

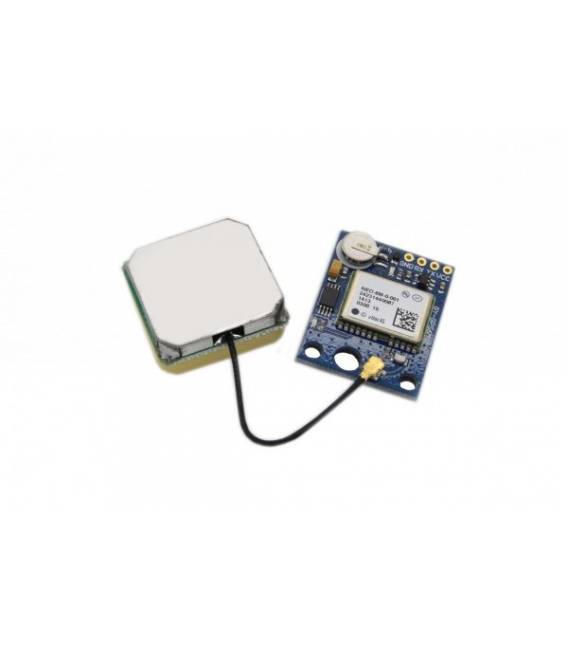

Modulo GPS NEO-6M Flight Control per aereomodellismo droni

Le antenne integrate ultra-compatte compatibili con una variet di controllo di volo

Modulo GPS software per PC

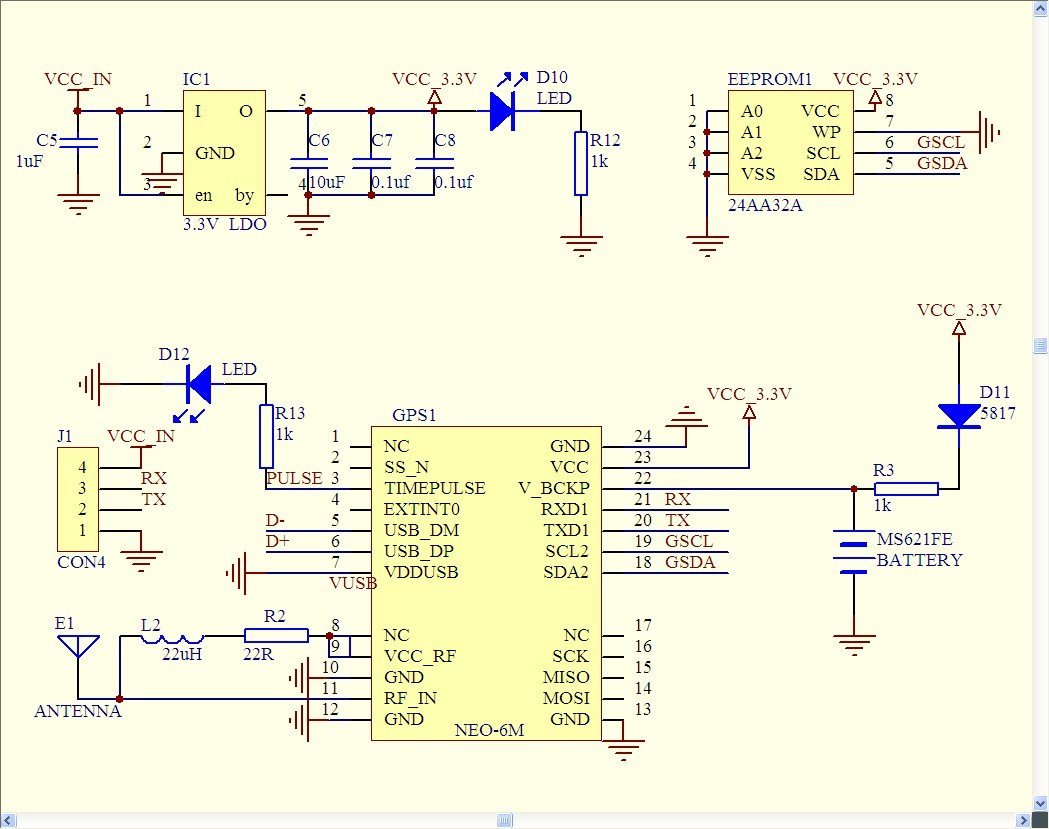

Collegato a VCC, GND, TX, RX, quattro piedi possono funzionare correttamente, la tensione larga da 3 V, la tensione ideale 3,3 V, il livello di prestazioni GPS il pi alto, sia che tu sia con l’attrezzatura, sar sicuramente darti soddisfazione e valore per i soldi! !

Sommario

Processo PCB Immersion Gold. Il segnale pi stabile
Chip principale: NEO-6M
Codice C / A, flusso 1.023MHz
Ricezione bande: L1 [1575.42 MHz]
Posizionamento delle prestazioni
Piano 2D: 3m [media]
2D piatto: 2m [media], ausiliario WAAS.
Deriva: <0.02m / s
Precisione di temporizzazione: 1us
Sistema di coordinate di riferimento: WGS-84
Altitudine massima: 18.000 m
Velocit massima: 515m / s
Accelerazione: <4g
Propriet elettriche:
Sensibilit di tracciamento: -161dBm
Sensibilit di acquisizione: -148 dBm
Ora di avvio a freddo: 38 secondi [media]
Partenza a caldo: 35 secondi [media]
Ora di avvio a caldo: 1s [media]
Tempo di recupero: 0,1 s [media]
Temperatura di esercizio:
Da -40 C a +80 C
Prestazioni elettriche dell’interfaccia:
Ampio intervallo di tensione: l’alimentazione principale di +3,5 V ~ +5,5 V, potenza RTC di propriet

==========================================

Descrizione del chip: (solo per riferimento)

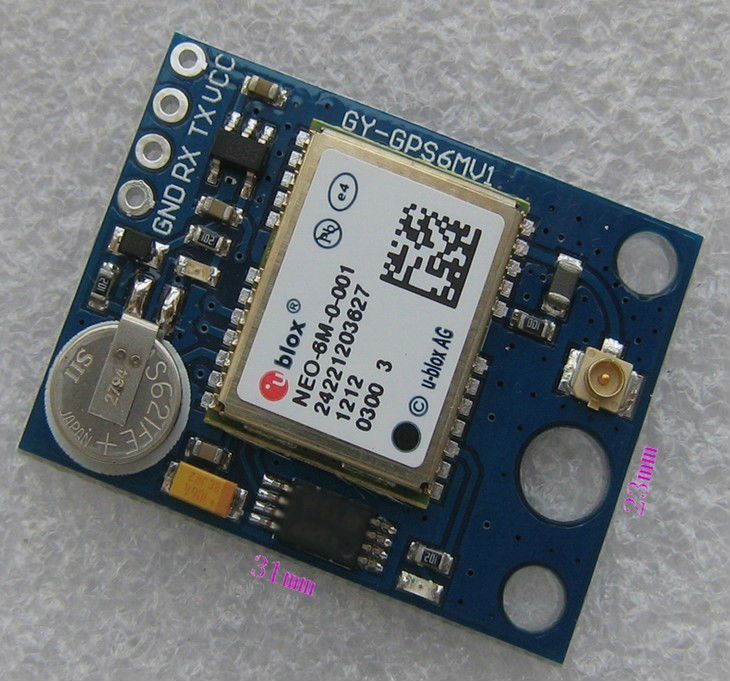

Modulo NEO-6M-0-000 di piccole dimensioni 16.0 * 12.2mm * 2.4mm
Motore u-blox a 50 canali, oltre 1 milione di correlatori effettivi
Avvio a caldo inferiore a 1 secondo e avvio assistito TTFF
-162dBm la sensibilit di cattura e inseguimento di SuperSense
Con la funzione KickStart, il modello debole pu raggiungere un avvio accelerato
Supporta AssistNow Online e AssistNow Servizi A-GPS offline
Motore ibrido GPS, GALILEO, SBAS (WAAS, EGNOS, MSAS, GAGAN)
Tasso di aggiornamento del posizionamento a 5Hz

Precisione
Posizionamento di 2,5 MCEP
SBAS 2.0mCEP
Cattura la partenza a freddo 29s
Inizio caldo 27s
Avviamento ausiliario <3s
Avvio a caldo <1s
sensibilit
Capture-162dBm
Monitoraggio-147dBm
-146dBm avviamento a freddo
Rifiuto multipath
Rilevamento e soppressione multipath intelligente
A-GPS
Supporta AssistNow Online e AssistNow Offline
Restrizioni operative
Velocit di 515m / s (sezione 1000)

Porta seriale un’interfaccia UART
A USB V2.0, 12 Mbit / s a piena velocit
Un’interfaccia DDC
Un’interfaccia SPI
Tensione seriale e I / O del livello 3V
Protocollo NMEA, binario UBX
L’interfaccia I / O digitale pu essere configurata a impulsi
L’unica interfaccia di input EXTINT
Tensione 2,7 V – 3,6 V
Consumo energetico <80mW 1,8V
120mW 3.0V
Potenza in standby 1.3V-4.8V, 30uA
Tipo di antenna attiva e passiva
Temperatura di esercizio -40 C – +85 C

Abbiamo disponibili datasheet di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e lo pubblicheremo il prima possibile nel nostro sito.

Tutorial: Come usare Modulo GPS NEO-6M per Droni

Il modulo GPS NEO-6M è ideale per piloti di droni e maker che desiderano tracciare la posizione del loro veicolo in tempo reale. Questo componente fornisce coordinate geografiche accurate, velocità e altre informazioni utili per l’orientamento.

Cosa serve

  • Arduino Uno
  • Cavo USB tipo B
  • Software Arduino IDE

Passi

  1. Collegare il modulo GPS NEO-6M all’Arduino Uno tramite i pin TX e RX (verifica sul datasheet per le impostazioni specifiche).
  2. Inserire il cavo USB tra l’Arduino Uno e il computer.
  3. Aprendo il software Arduino IDE, caricare lo sketch di esempio fornito da NeoGPS o un altro framework simile.
  4. Eseguire la lettura dei dati GPS dal modulo NEO-6M (coordinate geografiche, velocità, altezza).
  5. Visualizzare i dati in Serial Monitor del software Arduino IDE.
  6. Gestire eventuali errori di connessione verificando la configurazione dei pin e il livello logico (3.3V o 5V) tra Arduino e modulo GPS.
  7. Calibrare l’antenna GPS per ottimizzare la ricezione dei segnali satellitari.
  8. Utilizzare i dati GPS per controllare le funzioni del dron, come il pilota automatico o la traccia di rotta.

Codice di esempio

void setup() {
  Serial.begin(9600);
}

void loop() {
  if (Serial.available()) {
    char c = Serial.read();
    // Aggiungi qui il codice per elaborare i dati GPS ricevuti.
  }
}

Mini-progetto

Inserire un sistema di tracciamento GPS in un dron da hobby, permettendo al pilota di monitorare la posizione del veicolo tramite una piattaforma online.

Errori comuni

  • Connessione USB non riconosciuta
  • Dati GPS non ricevuti o errati
  • Livello logico incompatibile tra Arduino e modulo GPS
  • Antenna GPS malorientata

Accessori consigliati

  • Batteria LiPo per droni
  • Altimetro BMP280
  • Sensore di orientamento MPU6050
  • Software di tracciamento GPS come Ground Control Station (GCS)

Domande frequenti

Il modulo GPS NEO-6M funziona con Arduino Mega?
Sì, ma verificare la compatibilità dei pin TX e RX.

Quali dati posso ottenere dal modulo GPS?
Coordinate geografiche (latitudine e longitudine), velocità, altezza e altre informazioni di navigazione.

Informazioni aggiuntive

Peso 25 g
Dimensioni 5,0 × 3,0 × 1,0 cm
