Modulo FT232, FT232 da USB a Seriale, da USB a TTL FT232RL Modulo di comunicazione, Brush board

Descrizione

Cos’è

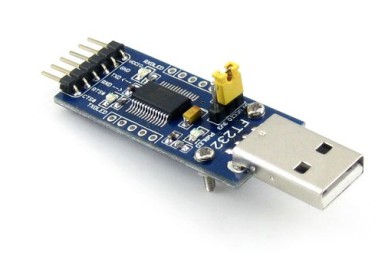

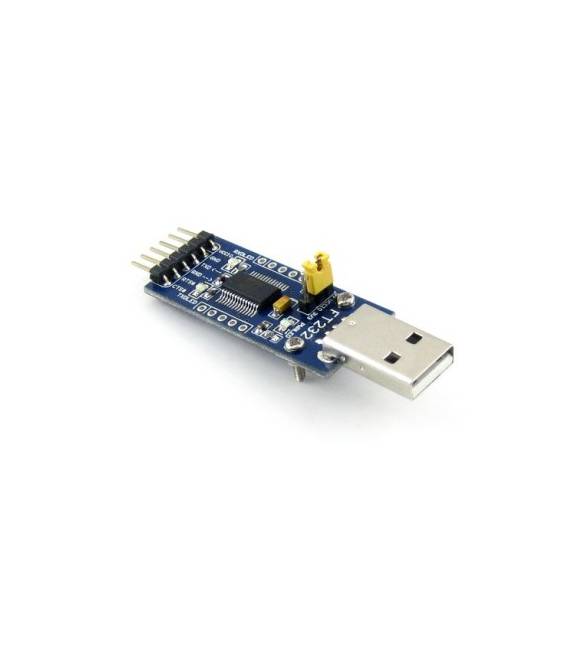

Il modulo FT232 è un dispositivo di comunicazione USB-TTL che consente la trasmissione seriale tra il computer e dispositivi come Arduino o altri microcontrollori. È essenziale per la programmazione e il monitoraggio dei progetti elettronici.

Caratteristiche

• Modulo FT232RL da USB a Seriale/TTL
• Permette la comunicazione seriale tra computer e microcontrollori

A cosa serve

Il modulo FT232 è utilizzato per programmare o monitorare Arduino e altri microcontrollori tramite connessione USB. È compatibile con vari sistemi operativi e può essere integrato in progetti DIY come la stampa 3D di un case personalizzato.

Tutorial: Come usare Modulo FT232 USB a Seriale

Il modulo FT232 è un dispositivo utile per la comunicazione seriale tra computer e dispositivi Arduino o altri microcontrollori. È ideale per gli appassionati di elettronica che desiderano programmare o monitorare i loro progetti.

Cosa serve

• Arduino Uno
• Cavo USB A a B
• Software FTDI Drivers

Passi

1. Installare i driver FTDI per il modulo FT232. Verifica sul datasheet del prodotto per specifiche aggiuntive.
2. Collegare il modulo FT232 al computer tramite un cavo USB A a B.
3. Connettere le linee TX e RX del modulo FT232 alle corrispondenti linee RX e TX dell’Arduino Uno. Verifica sul datasheet per i collegamenti specifici.
4. Aprire Arduino IDE e caricare uno sketch di esempio come ‘Serial Monitor Echo’.
5. Verificare che il monitor seriale sia configurato con la stessa velocità baud utilizzata nello sketch caricato sull’Arduino.
6. Inviare dati dal computer all’Arduino usando il modulo FT232 e osservare la risposta sul monitor seriale.

Codice di esempio

void setup() {
  Serial.begin(9600);
}

void loop() {
  if (Serial.available()) {
    char incoming = Serial.read();
    Serial.print(incoming);
  }
}

Mini-progetto

Progettare e stampare a 3D un case personalizzato per l’Arduino Uno con il modulo FT232 collegato. Configurare uno sketch che riceve comandi dal computer tramite il modulo FT232 per controllare la luminosità di LED integrati.

Errori comuni

• Non installare i driver FTDI necessari per il modulo FT232.
• Invertire TX e RX tra Arduino e modulo FT232.
• Configurare Serial Monitor con una velocità baud diversa da quella dello sketch caricato sull’Arduino.

Accessori consigliati

• Cavo USB A a B
• Stampante 3D
• Sensori vari
• LED RGB

Domande frequenti

Qual è la differenza tra FT232 e FT231X?
FT232 ha un’interfaccia USB a seriale, mentre FT231X offre una maggiore flessibilità con supporto per vari protocolli.

Come posso controllare il modulo FT232?
Utilizza Arduino IDE e collega il modulo tramite cavo USB A a B. Usa lo sketch Serial Monitor Echo come esempio.
