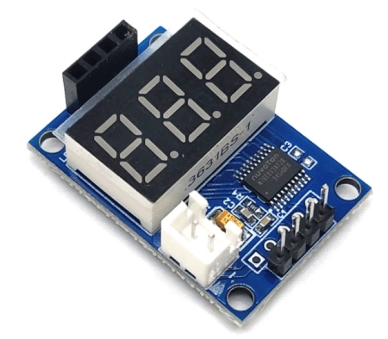

Modulo di misurazione della distanza ad ultrasuoni / scheda di test HC-SR04 / uscita seriale / telemetro digitale con display a tubo

Descrizione

Cos’è

Il modulo HC-SR04 è un telemetro digitale che misura le distanze tramite onde sonore ad ultrasuoni. Questo dispositivo fornisce una lettura precisa della distanza tra il modulo e gli oggetti circostanti, rendendolo utile per vari progetti di robotica e automazione.

Caratteristiche

• Misurazione delle distanze tramite onde sonore ad ultrasuoni
• Scheda di test compatibile con Arduino e ESP
• Uscita seriale per la comunicazione dati

A cosa serve

Il modulo HC-SR04 è ideale per progetti che richiedono una misurazione precisa della distanza, come sistemi antiscivolanti per scale o rampe, sensori di presenza e robotica. È compatibile con Arduino e ESP.

Tutorial: Come usare Modulo HC-SR04 di misurazione della distanza

Il modulo HC-SR04 è un telemetro digitale che consente la misurazione precisa delle distanze tramite onde sonore. È ideale per progetti di automazione domestica, robotica e sistemi di sicurezza.

Cosa serve

• Arduino uno o compatibile
• cavo USB
• connettori jumper

Passi

1. Collegare il modulo HC-SR04 all’Arduino utilizzando i connettori jumper. Verifica sul datasheet per le corrette posizioni dei pin.
2. Caricare lo sketch Arduino fornito nel codice sorgente.
3. Aprire la finestra seriale di Arduino e verificare che vengano visualizzate le misurazioni della distanza in centimetri.
4. Se il display a tubo è presente, collegarlo al modulo HC-SR04 seguendo i diagrammi del datasheet.
5. Configurare il display per mostrare i valori di distanza ricevuti dal modulo HC-SR04.
6. Verifica che l’output seriale e/o il display a tubo visualizzino correttamente le misure della distanza.
7. Se necessario, aggiungi un’interruzione software o hardware per regolare la frequenza delle misurazioni.
8. Prova il modulo in vari ambienti e condizioni per verificare la sua precisione.

Codice di esempio

void setup() {
Serial.begin(9600);
}

void loop() {
long duration, distance;
digitalWrite(trigPin, LOW);
delayMicroseconds(2); // Trasmetti un impulso di alta durata per attivare il modulo
digitalWrite(trigPin, HIGH);
delayMicroseconds(10);
digitalWrite(trigPin, LOW);
duration = pulseIn(echoPin, HIGH);
distance = (duration / 2) * 0.034; // Converti la durata in distanza
Serial.print("Distance: ");
Serial.println(distance);
delay(500); // Ritardo di 500 ms prima della prossima lettura
}

Mini-progetto

Realizza un sistema antiscivolante per scale o rampe utilizzando il modulo HC-SR04. Il sistema avverte quando un oggetto si trova a una certa distanza dalla scala.

Errori comuni

• Connessione dei pin errata
• Impulsi di trigger troppo corti
• Sensibilità del modulo insufficiente per l’ambiente

Accessori consigliati

• Arduino Uno R3 – ARD0011762
• Kit connettori jumper – ARD0011763
• Display a tubo LCD 16×2 – ARD0011764

Domande frequenti

Qual è la precisione del modulo HC-SR04?
La precisione può variare tra 0,3 e 5% in condizioni ottimali.

Può il modulo funzionare con altri microcontrollori oltre Arduino?
Sì, ma potrebbe essere necessario modificare lo sketch o l’hardware per adattarlo al nuovo microcontrollore.
