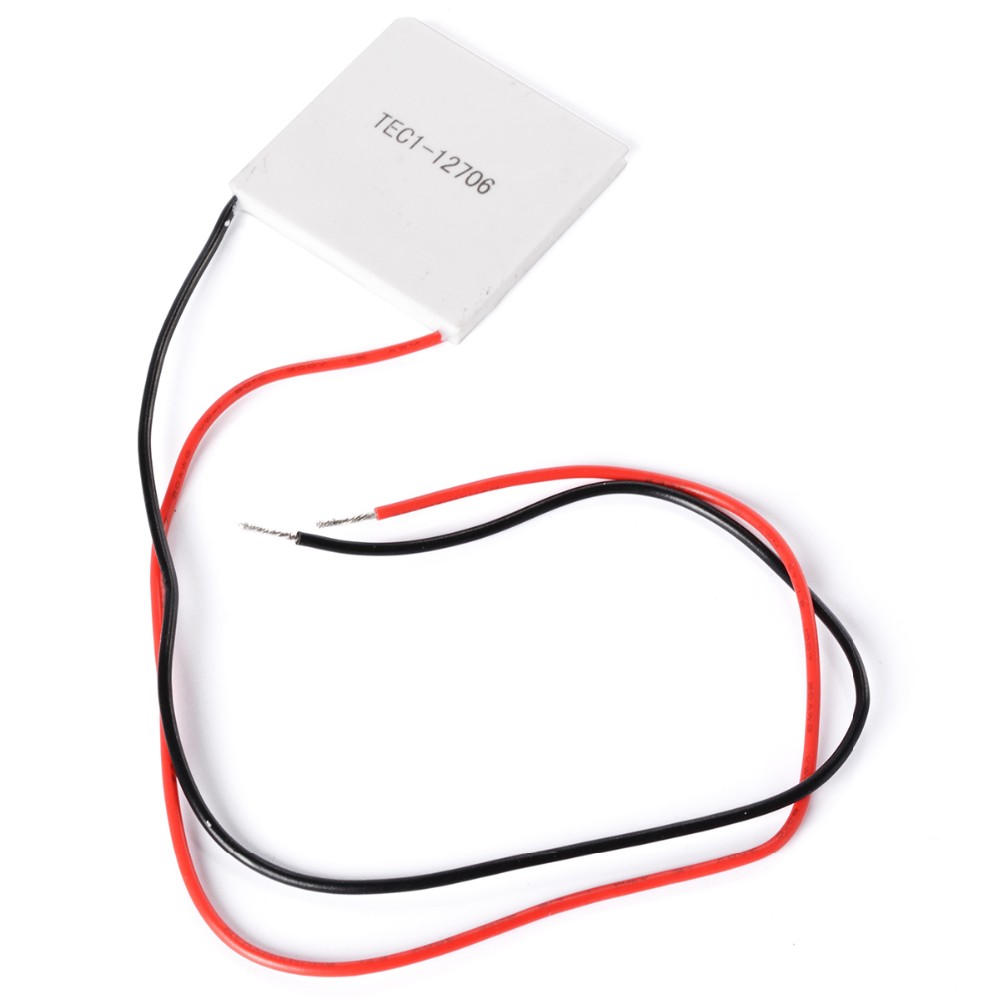

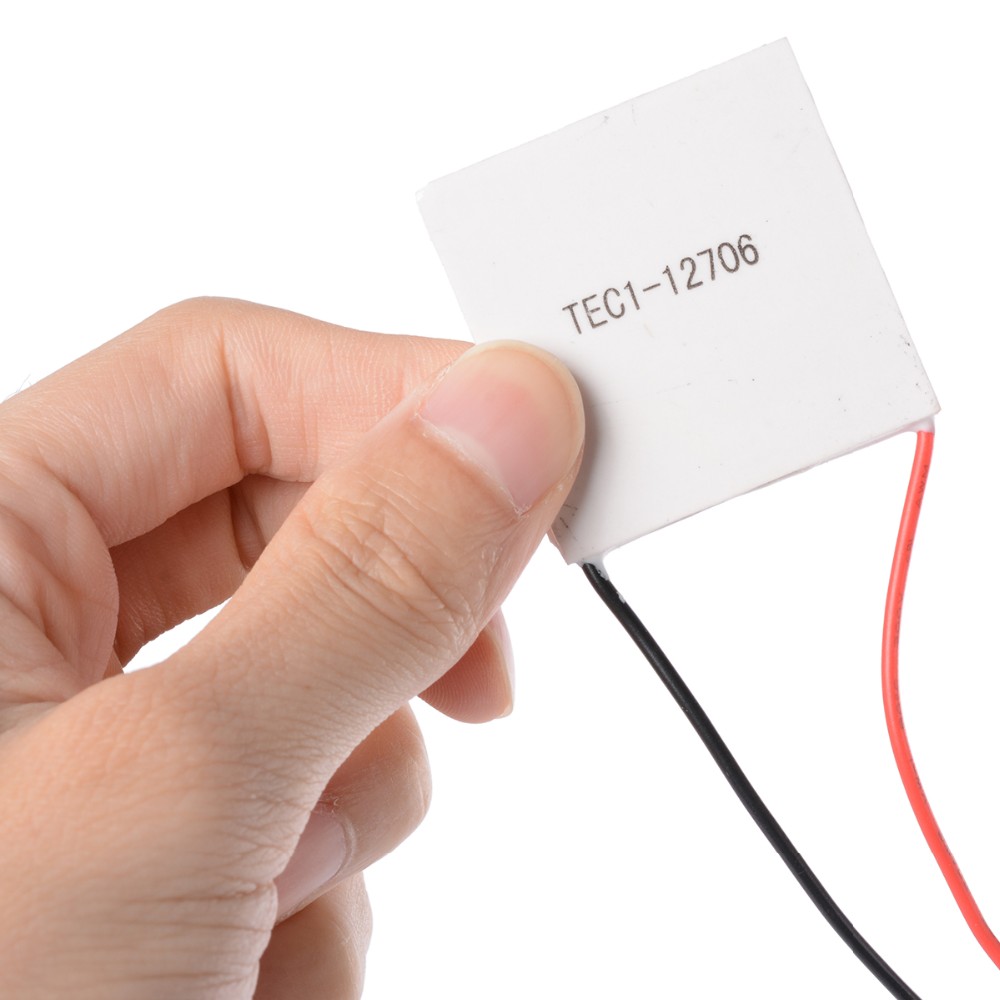

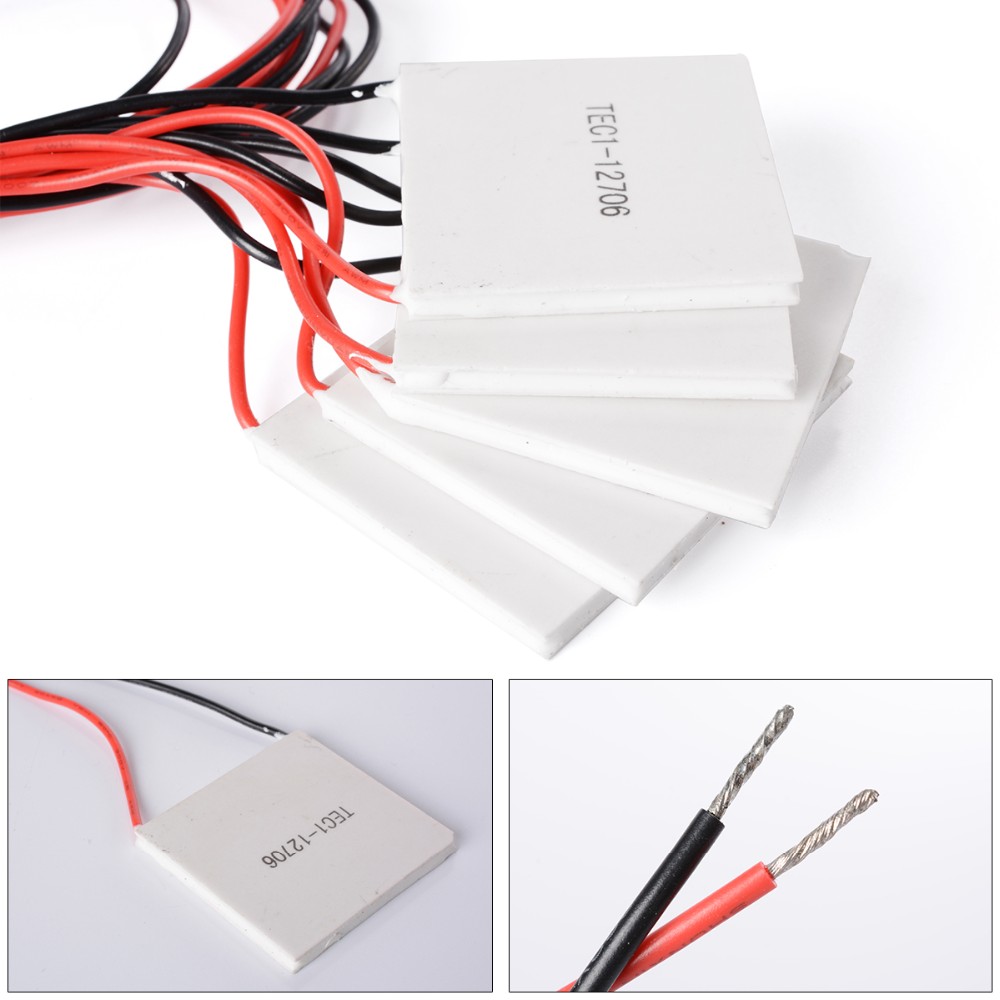

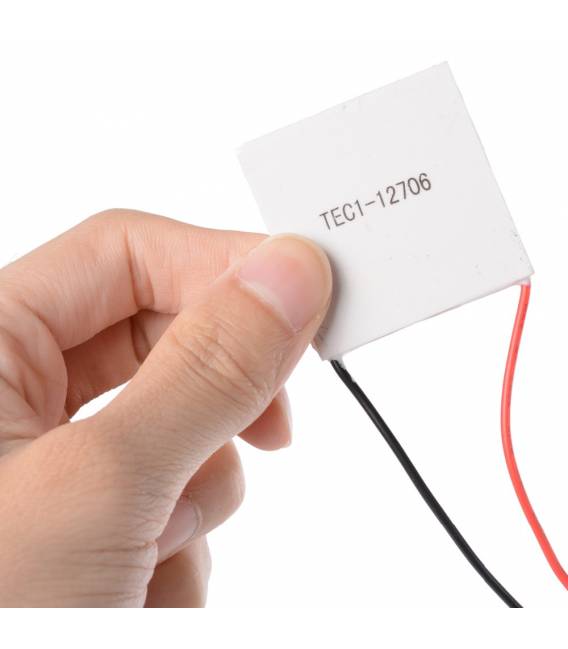

Modulo Cella di Peltier 40 * 40mm TEC1-12706 12V6A raffreddamento termoelettrico

Descrizione

Modulo Cella di Peltier 40 * 40mm TEC1-12706 12V6A raffreddamento termoelettrico

Model number:

TEC1-12706

Voltage: 12V

Couples: 127

Umax (V): 15.2

Imax (A): 6

Tmax( ): 67

QM(W):61.0 W

Resistance ( ): 1.90 ~ 2.20

Dimensions: 40x 40x 3.9(mm )

Abbiamo disponibili datasheet di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e lo pubblicheremo il prima possibile nel nostro sito.

Tutorial: Come usare Modulo Cella di Peltier TEC1-12706

Il modulo cella di Peltier TEC1-12706 è un componente termoelettrico che può trasformare energia elettrica in differenza di temperatura. È ideale per i maker principianti e intermedi che desiderano esplorare progetti di riscaldamento o raffreddamento.

Cosa serve

• Arduino Uno
• Alimentatore con regolazione corrente (12V6A)
• Termometro digitale
• Conduttore termico

Passi

1. Collega il modulo Peltier al circuito di alimentazione fornendo la tensione richiesta (verifica sul datasheet).
2. Utilizza un conduttore termico per migliorare l’efficienza del trasferimento del calore.
3. Regola la corrente dell’alimentatore in modo da non superare i limiti massimi della cella Peltier (verifica sul datasheet).
4. Se necessario, collega un sensore di temperatura per monitorare le variazioni termiche.
5. Utilizza l’Arduino per controllare la corrente fornita al modulo Peltier attraverso un relè o un MOSFET.
6. Prova ad alterare il flusso di corrente per vedere come cambia il riscaldamento o il raffreddamento del modulo.

Codice di esempio

void setup() {
  // Inizializza i pin digitali
}

void loop() {
  // Alterna la corrente al modulo Peltier
}

Mini-progetto

Crea un sistema di raffreddamento per un piccolo circuito integrato utilizzando il modulo Peltier e controllalo con Arduino. Imposta l’Arduino per regolare automaticamente la temperatura.

Errori comuni

• Superare i limiti massimi di corrente o tensione del modulo Peltier.
• Non utilizzare un conduttore termico adeguato, riducendo così l’efficienza del riscaldamento/raffreddamento.
• Ignorare la dissipazione di calore durante il processo di raffreddamento.
• Collegare il modulo Peltier in modo errato rispetto al flusso desiderato (riscaldamento o raffreddamento).

Accessori consigliati

• Alimentatore con regolazione corrente
• Conduttore termico
• Sensore di temperatura
• Relè o MOSFET per il controllo della corrente

Domande frequenti

Come posso controllare la temperatura?
Utilizza un sensore di temperatura e l’Arduino per monitorare e regolare la temperatura.

Quali sono i limiti massimi del modulo Peltier?
Verifica sul datasheet del modulo TEC1-12706 per ottenere le specifiche precise.
