Mini Amplificatore Audio Digitale 3W PAM8403 dual channel Alimentato da USB bassa frequenza

Product Description

Mini Amplificatore Audio Digitale 3W dual channel Alimentato da USB bassa frequenza

Il modulo consiste in un amplificatore bassa frequenza con alimentazione da presa USB. Il suo uso preminente nella realizzazione di un sistema di ascolto per PC o per moduli Arduino.
L amplificatore in grado di fornire una potenza di uwscita pari a 3W per canale (due canli 3+3 W).
Le uscite sono in configirazione differenziale per ottenere i livelli di potenza di uscita desiderati.
L amplificatore ha un comando di MUTE, impiegato per azzerare il volume di uscita.
La tensione di Alimentazione 5V.

Specifiche tecniche:
– Mini amplificatore alimentato da USB
– Potenza di uscita 3+3W
– Ingresso segnale mute
– Tensione di alimentazione 5V

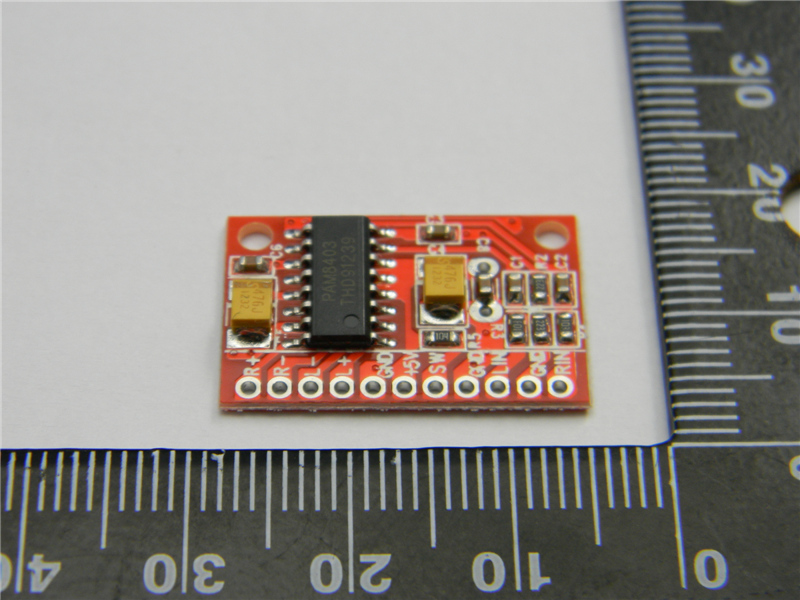

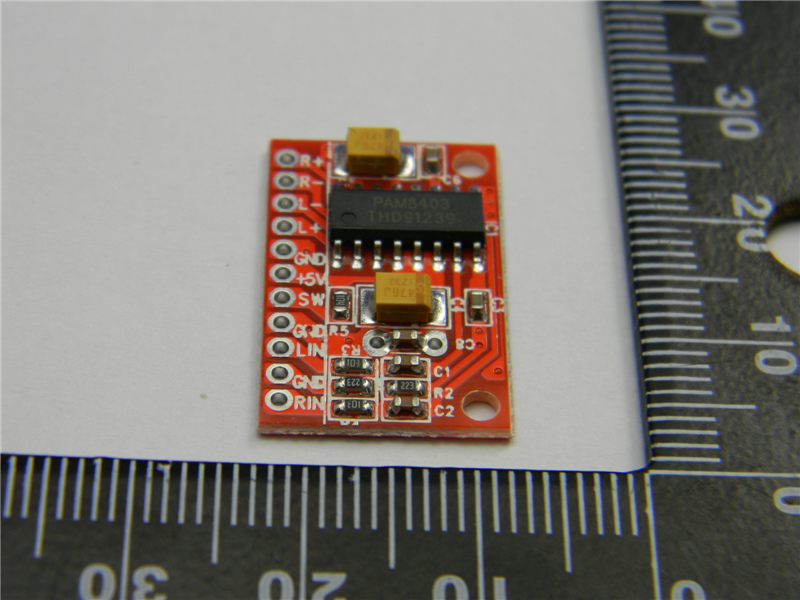

– Dimensioni 15×24 mm

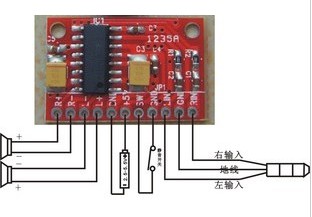

Modalit di connessione:

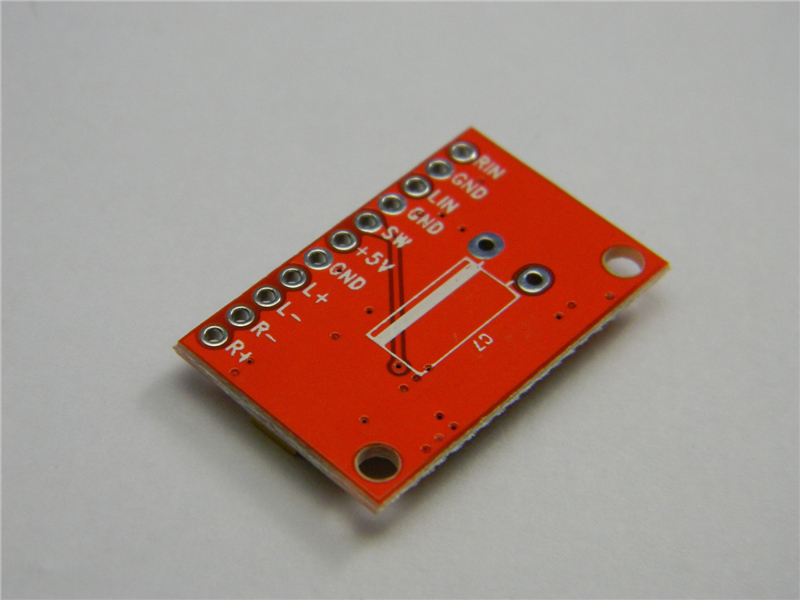

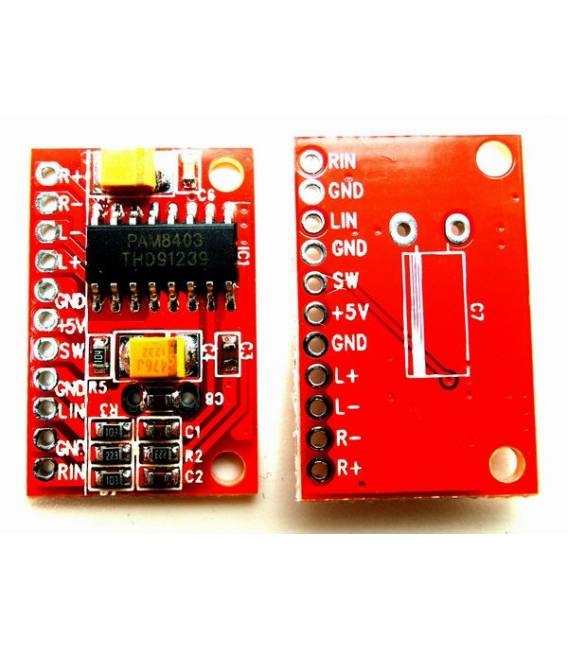

1. Connettore 11 pin singola fila con spin spaziati di 2.54mm
a. Pin-1 Ingresso canale destro
b. Pin-2 Massa segnale
c. Pin-3 Ingresso canale sinistro
d. Pin-4 Massa segnale
e. Pin-5 Ingresso comando MUTE
f. Pin-6 Alimentazione
g. Pin-7 Massa
h. Pin-8 Uscita segnale canale sinistro positivo
i. Pin-9 Uscita segnale canale sinistro negativo
j. Pin-10 Uscita segnale canale destro positivo
k. Pin-911 Uscita segnale canale destro negativo

Mini scheda amplificatore digitale, scheda amplificatore, alimentato tramite USB, dual channel 3W ad alta potenza

Super mini scheda dell’amplificatore digitale, 10 anni nuovo amplificatore digitale ad alta efficienza, la tensione di ingresso di 5 V [3 x 2] 6 W di potenza, scheda ultra sottile, pu essere posizionata in modo conveniente in piccole scatole di plastica o altri spazi macchina, come per creare altoparlanti esterni MP3 / 4 o laptop, come si immagina, si consiglia di utilizzare l’alimentatore a 5V USB oa cella singola al litio.
“Vantaggi”: 10 nuovi chip dell’amplificatore digitale efficiente, circuito di elaborazione di uscita speciale interno, che elimina la rete LC convenzionale rispetto al valore EMI inferiore di LC! Per ottenere la massima potenza in uscita a tensioni pi basse, il super-power, interruttore elettronico di standby incorporato, amplificatore buffer incorporato ad alto guadagno, protezione da cortocircuito incorporata. Alimentazione: da 3,6 a 5,5 V, batteria al litio a cella singola o alimentata tramite USB appropriata, utilizzare anche quattro alimentatori a batteria da 1,2 V, oltre a un circuito regolatore da 5 V con un alimentatore del trasformatore che deve bruciare pi di 5,5 V.

“Parametri”:

Alimentazione: CC (CC): 3,6 V-5,5 V
Potenza in uscita: 3W +3 W (4 in Europa)
Rapporto segnale-rumore: 90 dB
Efficienza:> 90%
Dimensioni: 24 * 15.5 * mm Dimensioni fori di posizionamento: Apertura di 20 mm: 2 mm
Nota:
1: potere positivo e negativo non possono essere invertiti, la tensione di alimentazione non pu superare 5,5 V, queste due violazioni avrebbero portato danni IC.
2: Il buffer ad alto guadagno on-chip non pu essere modificato per salire a bordo di qualsiasi parametro componente, non soddisfa i parametri risulter in danno IC.
3: linea di input tenta di utilizzare la linea schermata, possibile riprodurre un effetto anti-jamming, eliminare il suono corrente di clutter.
4: Uscita per driver BTL del tubo cmos, il terminale negativo dei diffusori sinistro e destro non pu essere insieme, che le quattro linee che si collegano al diffusore sono completamente indipendenti e non consentono l’accesso totale!

Abbiamo disponibili datasheet di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e lo pubblicheremo il prima possibile nel nostro sito.
