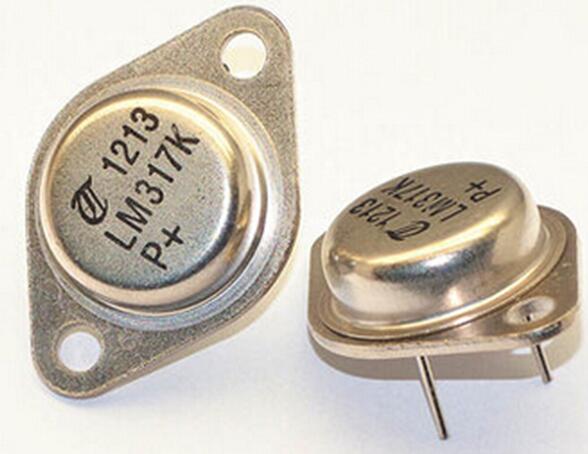

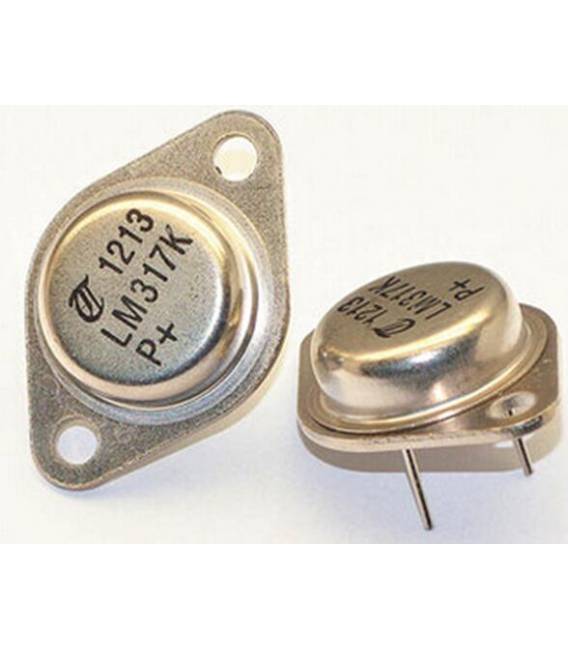

LM317K IC REG LDO ADJ 1.5A TO3-2

Descrizione

Cos’è

Il LM317K è un regolatore di tensione lineare ad adattamento (LDO) che permette di stabilizzare e regolare la tensione in uscita di un circuito elettronico.

Caratteristiche

• Tipo: Regolatore LDO ad adattamento
• Tensione di uscita regolabile
• Corrente di uscita massima: 1.5A
• Pacchetto: TO3-2

A cosa serve

Il LM317K è utile per alimentare circuiti elettronici con una tensione precisa e stabile. Può essere utilizzato per alimentare LED, moduli, sensori e altri componenti elettronici. La sua capacità di carico elevata lo rende adatto anche per applicazioni con un consumo di corrente maggiore. È compatibile con Arduino e altre piattaforme elettroniche.

Tutorial: Come usare LM317K IC REG LDO ADJ 1.5A TO3-2

Il LM317K è un convertitore di tensione adattabile ideale per alimentare circuiti elettronici. Utile per principianti e chi desidera regolare la tensione con precisione.

Cosa serve

• LM317K IC
• Resistenze
• Capacitatori
• Fonte di alimentazione
• Multimetro

Passi

1. 1. Installa il LM317K su un circuito protetto o un PCB.
2. 2. Collega la pin 1 (in input) alla tua fonte di alimentazione.
3. 3. Collega la pin 3 (in output) al tuo carico.
4. 4. Collega la pin 2 (in trazione) a un resistore che regoli la tensione.
5. 5. Imposta la tensione desiderata calcolando il valore del resistore (verifica sul datasheet).
6. 6. Testa il circuito con un multimetro per verificare la tensione corretta.
7. 7. Aggiungi un filtro di uscita con un condensatore parallelo alla pin 3.
8. 8. Verifica l’isolamento e la stabilità del circuito.

Mini-progetto

Crea un semplice convertitore di tensione per alimentare un LED. Inserisci un resistore di 150 ohm tra la pin 3 e la pin 2 per un LED a 3.3V.

Errori comuni

• Non utilizzare un resistore troppo piccolo per regolare la tensione, rischi di danneggiare il LM317K.
• Non collegare direttamente il carico alla fonte di alimentazione senza passare per il LM317K.
• Non utilizzare un condensatore di uscita troppo grande, ciò potrebbe causare oscillazioni.
• Assicurati che la fonte di alimentazione sia stabile e in grado di fornire almeno 1.5A.

Accessori consigliati

• Resistore variabile
• Condensatore di uscita
• Fonte di alimentazione regolabile
• PCB protetto

Domande frequenti

Come calcolare il resistore per regolare la tensione?
Verifica sul datasheet e usa la formula Vout = 1.25(1 + R2/R1) + (R2/300)

Posso utilizzare LM317K per alimentare un microcontrollore?
Sì, ma assicurati che la corrente di alimentazione sia sufficiente e regoli correttamente la tensione.

Quali sono i limiti di corrente del LM317K?
Il LM317K può fornire fino a 1.5A di corrente, ma controlla la temperatura del dispositivo.

Posso utilizzare LM317K per regolare tensioni diverse da 3.3V?
Sì, regola la tensione tramite il resistore di trazione (R2) per ottenere la tensione desiderata.
