LM317 Power Surge Plates 1.5A 1.25V-37V Regolabile DC Power Board

Descrizione

Cos’è

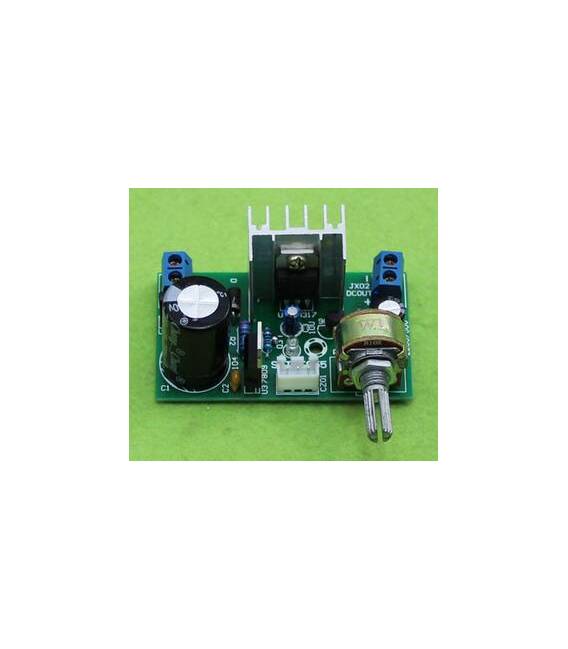

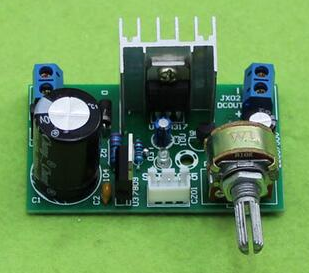

Il LM317 Power Surge Plates 1.5A 1.25V-37V Regolabile DC Power Board è una scheda di alimentazione regolabile basata sul circuito integrato LM317. Permette di regolare la tensione in ingresso da 1.25V a 37V a un’uscita desiderata.

Caratteristiche

• Tensione di ingresso: 1.25V – 37V
• Corrente di uscita massima: 1.5A
• Tipo di circuito integrato: LM317
• Tensione di uscita regolabile: 1.25V – 37V

A cosa serve

Questa scheda è ideale per alimentare amplificatori audio, LED e altri componenti elettronici che richiedono una tensione regolabile. È particolarmente utile per progetti di elettronica di livello principiante e intermedio.

Tutorial: Come usare LM317 Power Surge Plates

Il LM317 è un convertitore di tensione regolabile ideale per alimentare componenti elettronici. Utile per principianti e intermedi.

Cosa serve

• LM317 Power Surge Plates
• Resistore da 220 Ohm
• Resistore da 100 Ohm
• Capacitore da 0.1 µF
• Fonte di alimentazione 3V-37V

Passi

1. 1. Controlla la tensione di uscita desiderata con la formula Vout = 1.25(1 + R2/R1) + Iadj * R2.
2. 2. Imposta R1 a 220 Ohm e R2 a 100 Ohm per un Vout di 5V.
3. 3. Collega la fonte di alimentazione alla pin 3 del LM317.
4. 4. Collega la pin 1 al massa.
5. 5. Collega la pin 2 al resistore R1.
6. 6. Collega la pin 2 al resistore R2.
7. 7. Collega la pin 2 al massa attraverso il capacitor 0.1 µF.
8. 8. Controlla la tensione di uscita con un multimetro.
9. 9. Verifica sul datasheet per ulteriori dettagli.

Mini-progetto

Crea un semplice circuito di alimentazione per un LED. Collega un LED al circuito LM317 configurato per 5V e osserva l’illuminazione.

Errori comuni

• Non utilizzare tensioni di uscita superiori a 37V.
• Verifica la corrente massima del circuito (1.5A).
• Non collegare direttamente la fonte di alimentazione alla pin 2.
• Assicurati che la tensione di uscita sia stabile prima di collegare altri componenti.

Accessori consigliati

• Fonte di alimentazione 3V-37V
• LED
• Multimetro
• Resistore da 100 Ohm
• Resistore da 220 Ohm

Domande frequenti

Come posso calcolare la corrente massima?
Verifica sul datasheet. Per LM317, massimo 1.5A.

Quali sono i limiti di tensione di uscita?
1.25V-37V.

Posso utilizzare LM317 per alimentare un microcontrollore?
Sì, ma assicurati che la tensione di uscita sia compatibile con il microcontrollore.

Cosa devo fare se la tensione di uscita non è stabile?
Verifica la corretta configurazione del circuito e controlla la stabilità della fonte di alimentazione.
