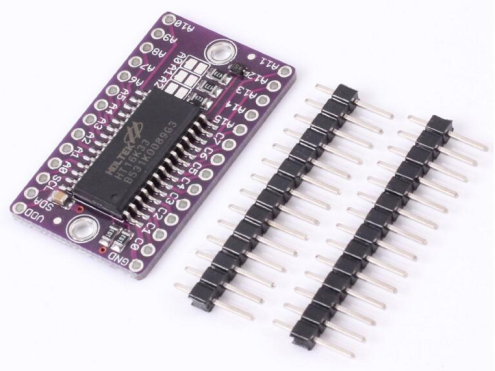

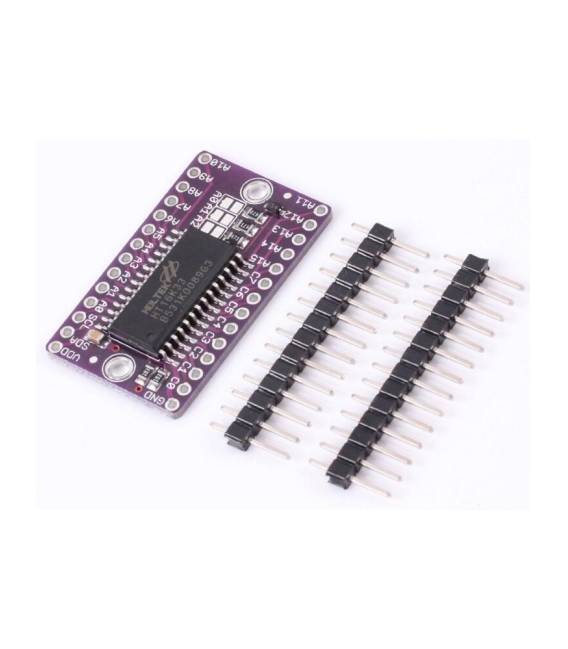

HT16K33 16X8 LED Dot Matrix Driver Modulo Breakout Board I2C

Descrizione

Cos’è

Il modulo HT16K33 16×8 LED Dot Matrix Driver è un circuito integrato che permette di controllare facilmente una matrice LED 16×8 tramite interfaccia I2C.

Caratteristiche

• Dimensioni: verifica sul datasheet
• Interfaccia: I2C
• Matrice LED: 16×8
• Alimentazione: verifica sul datasheet

A cosa serve

Questo modulo è ideale per visualizzare informazioni in formato matrice LED 16×8, come numeri, testo o simboli. Puoi utilizzarlo per creare display digitali semplici, cronometri, segnali luminosi o indicatori. È compatibile con Arduino e altri microcontrollori che supportano l’interfaccia I2C.

Tutorial: Come usare HT16K33 16X8 LED Dot Matrix Driver Modulo Breakout Board I2C

Il modulo HT16K33 è ideale per visualizzare informazioni in formato matrice LED 16×8. Utile per progetti di visualizzazione di numeri, testo o simboli.

Cosa serve

• Arduino o microcontrollore compatibile I2C
• Connettore I2C (2 pin)
• Puli di alimentazione (5V)
• Resistore pull-up (10kΩ)
• LED dot matrix 16×8

Passi

1. 1. Collega il pull-up resistore (10kΩ) tra SDA e VCC.
2. 2. Collega il pull-up resistore (10kΩ) tra SCL e VCC.
3. 3. Collega SDA al pin SDA del microcontrollore.
4. 4. Collega SCL al pin SCL del microcontrollore.
5. 5. Collega GND del modulo al GND del microcontrollore.
6. 6. Collega VCC del modulo al 5V del microcontrollore.
7. 7. Carica il codice su Arduino.
8. 8. Verifica la visualizzazione corretta.

Codice di esempio

```cpp
#include <Wire.h>
#include <HT16K33.h>

HT16K33 ledMatrix;

void setup() {
  Wire.begin();
  ledMatrix.begin();
}

void loop() {
  ledMatrix.setColon(true);
  delay(1000);
  ledMatrix.setColon(false);
}
```

Mini-progetto

Crea un cronometro semplice mostrando i secondi in una matrice LED 16×8.

Errori comuni

• Non collegare correttamente i pin I2C.
• Omettere la resistore pull-up.
• Alimentare il modulo con un tensore diverso da 5V.
• Non verificare la connessione prima di caricare il codice.

Accessori consigliati

• LED dot matrix 16×8
• Resistore pull-up 10kΩ
• Arduino Uno
• Cavo I2C

Domande frequenti

Il modulo funziona con 3.3V?
Verifica sul datasheet.

Quale resistore pull-up utilizzare?
10kΩ.

Posso collegare più moduli HT16K33 su un medesimo bus I2C?
Sì, ma assicurati di configurare correttamente l’indirizzo I2C di ciascuno.
