CNC Shield V3 Scheda Espansione A4988 per Arduino 3D Printer

Descrizione

Cos’è

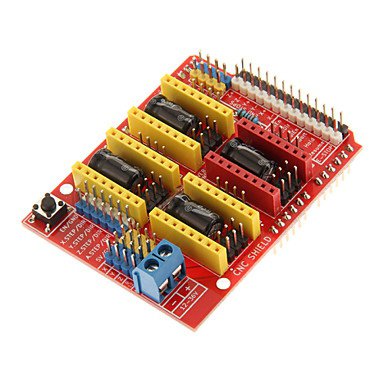

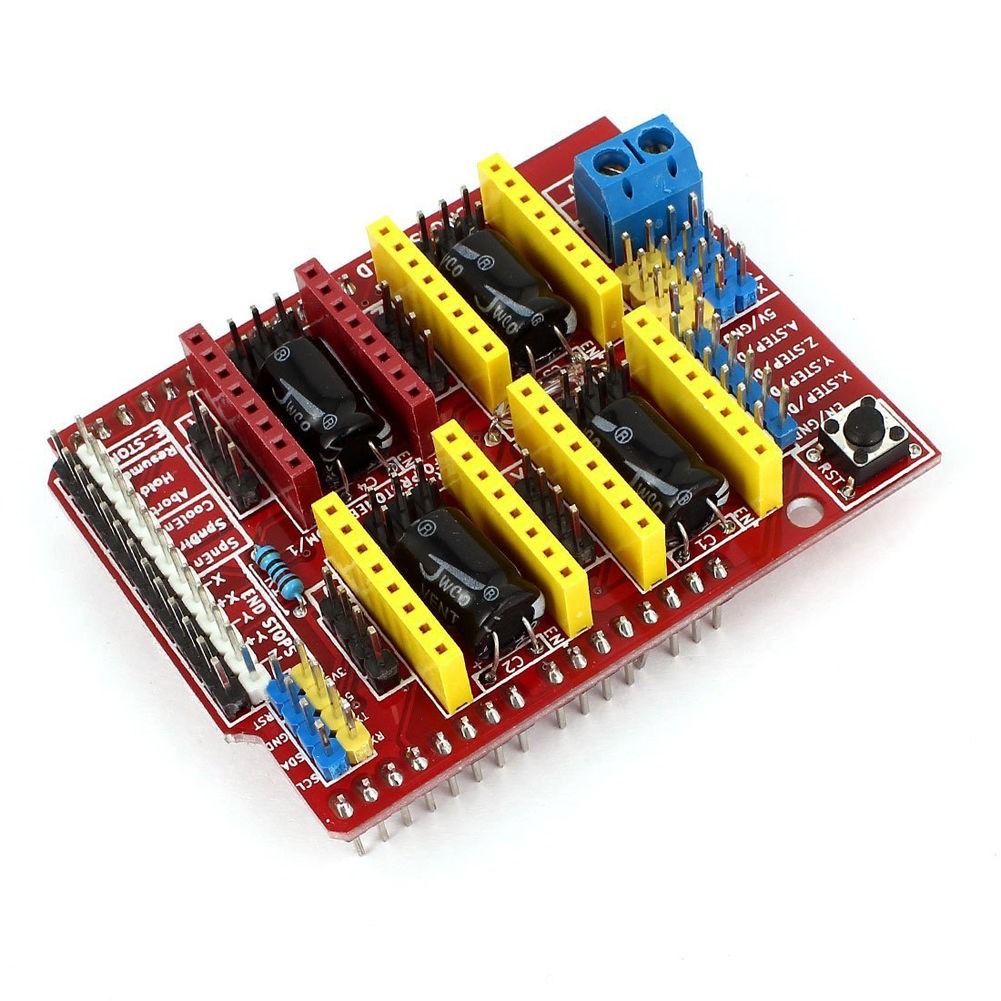

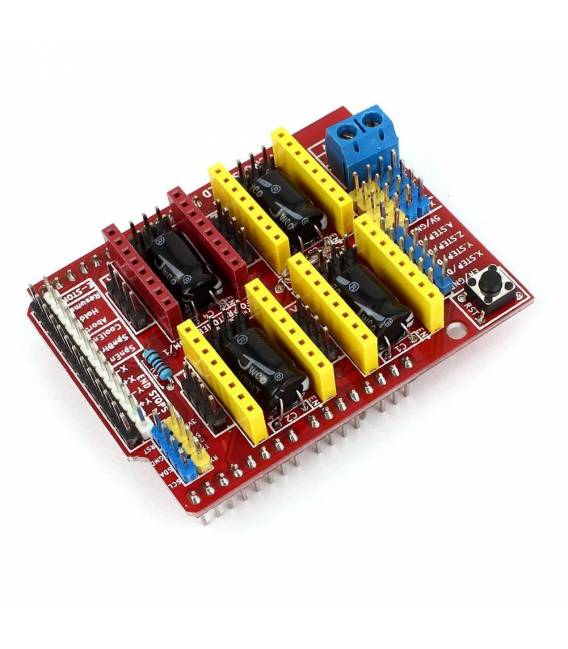

Il CNC Shield V3 è una scheda espansione per Arduino progettata per il controllo di motori a passo. Integra driver A4988 per alimentare e gestire i movimenti dei motori con precisione.

Caratteristiche

• Compatibile con Arduino

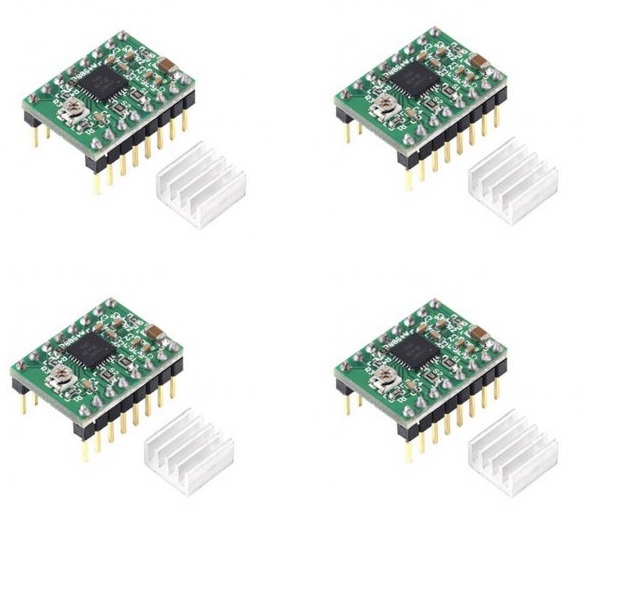

• Utilizza driver A4988
• SKU: ARD005933
• Prezzo: 5.65 €

A cosa serve

Il CNC Shield V3 è ideale per la costruzione di stampanti 3D o sistemi di controllo a movimento lineare. Permette di comandare i motori a passo con precisione, rendendolo utile per applicazioni che richiedono movimenti controllati e ripetibili.

Tutorial: Come usare CNC Shield V3

Il CNC Shield V3 è una scheda espansione per Arduino ideale per chi vuole controllare i motori a passo di una stampante 3D. Funziona con A4988, un potente driver per motori a passo.

Cosa serve

• Arduino compatibile
• Motori a passo
• Cabli di alimentazione e dati
• Verifica sul datasheet

Passi

1. 1. Monta la scheda su Arduino, assicurati che i contatti siano puliti e ben inseriti.
2. 2. Collega i motori a passo ai pin corretti (verifica sul datasheet).
3. 3. Collega il potenziometro di velocità ai pin specificati.
4. 4. Collega il potenziometro di microstep ai pin specificati.
5. 5. Collega l’alimentazione 12V ai pin corretti.
6. 6. Carica il codice Arduino fornito.
7. 7. Configura i parametri di velocità e microstep nel codice.
8. 8. Testa i motori controllando l’output sul monitor seriale.

Codice di esempio

```
#include <A4988Stepper.h>

A4988Stepper motor(200, 2, 3, 4, 5);

void setup() {
  motor.setSpeed(600);
  motor.setMicrosteps(16);
}

void loop() {
  motor.step(1000);
}
```

Mini-progetto

Crea un semplice movimento lineare di un motore a passo con il CNC Shield V3.

Errori comuni

• Collegare i motori a passo al pin sbagliato.
• Dimenticare di caricare il codice.
• Impostare la velocità troppo alta.
• Alimentare il circuito con tensioni errate.

Accessori consigliati

• Motori a passo
• Potenziometri
• Cavi di connessione
• Arduino compatibile

Domande frequenti

Come impostare la velocità dei motori?
Impostala nel codice Arduino utilizzando `motor.setSpeed(velocità);`.

Quali motori a passo funzionano con il CNC Shield V3?
Motori a passo compatibili con A4988.

Il CNC Shield V3 supporta microstepping?
Sì, utilizza `motor.setMicrosteps(microstepping);`.

Posso usare il CNC Shield V3 con una stampante 3D?
Sì, ma assicurati che il motore sia compatibile con A4988.
