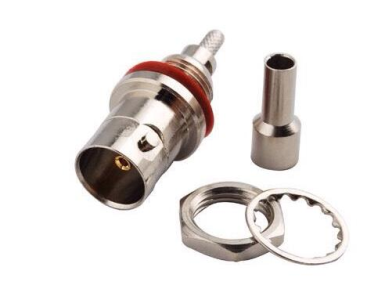

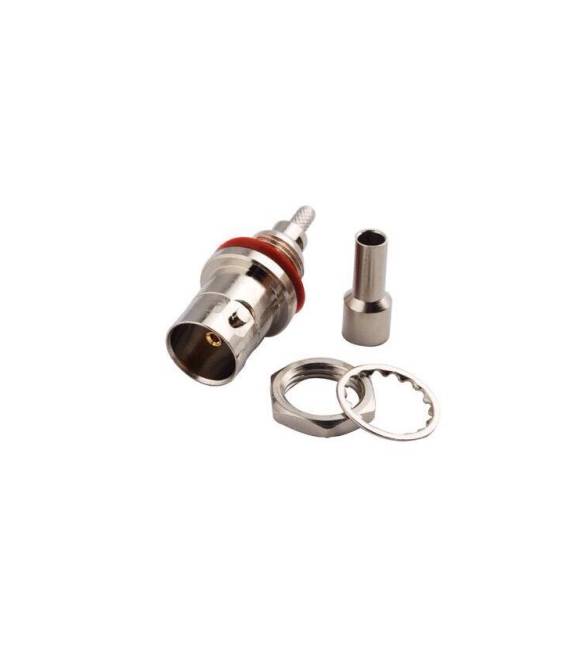

Connettore BNC-KY Foro 1.5mm per cavi RG316 RG174

Descrizione

Tutorial: Come usare Connettore BNC-KY Foro 1.5mm per cavi RG316 RG174

Il connettore BNC-KY è ideale per le applicazioni RF e di comunicazione che richiedono un collegamento sicuro tra antenne, sensori e sistemi di ricezione. Questo componente è particolarmente utile per i maker e gli entusiasti dell’elettronica che lavorano su progetti come trasmettitori wireless o ricevitori.

Cosa serve

• Connettore BNC-KY
• Cavo RG316 o RG174
• Strumento di pressione

Passi

1. Verifica le dimensioni del foro del connettore (diametro 1.5mm) e assicurati che il cavo RG sia compatibile.
2. Scollega l’estremità libera del cavo RG dal dispositivo o dalla struttura corrispondente.
3. Taglia la protezione esterna del cavo a circa 2 cm di distanza dal punto in cui è stato scollegato.
4. Rimuovi il rivestimento interno del cavo, esponendo i conduttori interni.
5. Inserisci l’estremità libera del cavo RG nel connettore BNC-KY, assicurando che le parti metalliche siano correttamente allineate con le terminazioni del cavo.
6. Utilizza uno strumento di pressione per fissare il cavo al connettore. Verifica sul datasheet la forza esatta necessaria per evitare danni.
7. Controlla che l’inserimento sia saldo e sicuro, testando l’interconnessione con un multimeter.
8. Se necessario, applica una protezione aggiuntiva (es. nastro isolante) intorno all’unione del cavo per prevenire eventuali danni meccanici.

Mini-progetto

Crea un sistema di ricezione RF semplice collegando un trasmettitore a una antenna utilizzando il connettore BNC-KY. Prova a inviare dati da una distanza ragionevole e monitora la qualità del segnale.

Errori comuni

• Inserimento impreciso del cavo RG, che può causare contatti intermittenti o cortocircuiti.
• Forza di pressione eccessiva durante l’installazione, che potrebbe danneggiare il cavo.
• Utilizzo di un connettore incompatibile con le dimensioni del foro del cavo RG.

Accessori consigliati

• Strumento di pressione KY-01
• Multimeter digitale
• Cavo RG316
• Antenna SMA per test

Domande frequenti

Il connettore BNC-KY è compatibile con tutti i cavi RG?
No, verifica sul datasheet le dimensioni del foro e la compatibilità specifica.

Come posso assicurarmi che il collegamento sia sicuro?
Controlla l’inserimento corretto del cavo e utilizza uno strumento di pressione per fissarlo solidamente.
