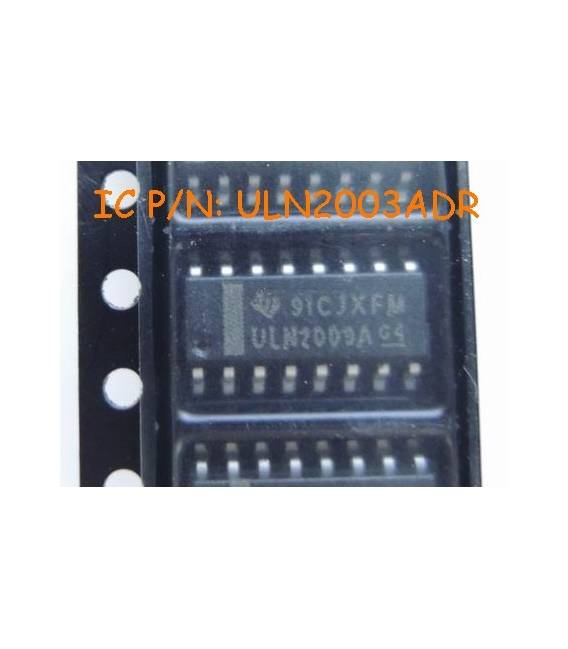

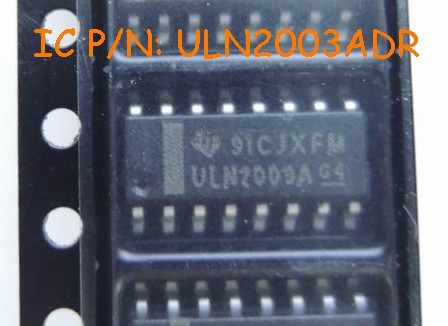

4 Pezzi ULN2003ADR IC Circuiti Integrati

Descrizione

Tutorial: Come usare IC ULN2003ADR

L’ULN2003ADR è un circuito integrato utilizzato per controllare relè e motori da Arduino o microcontrollori. È ideale per progetti che richiedono l’attivazione di dispositivi a corrente elevata.

Cosa serve

• Arduino
• Connessione di alimentazione 5V-24V
• Relè o motore

Passi

1. Installare il circuito integrato sul breadboard.
2. Collegare i pin del relè al ULN2003ADR come specificato nel datasheet.
3. Connettere l’alimentazione tra VCC e GND del ULN2003ADR.
4. Scrivere uno sketch Arduino che attiva i pin di controllo per il relè o motore.
5. Verifica la corretta funzione con un multiettolampada.
6. Aggiungere condensatori decoupling ai pin VCC/GND se necessario.

Codice di esempio

void setup() {
  pinMode(2, OUTPUT);
}

void loop() {
  digitalWrite(2, HIGH); // Attiva il relè
  delay(1000);
  digitalWrite(2, LOW); // Disattiva il relè
  delay(1000);
}

Mini-progetto

Crea un sistema di controllo automatico per luci esterne con l’ULN2003ADR e un sensore di movimento.

Errori comuni

• Non verificare la tensione di alimentazione.
• Usare relè o motori che richiedono corrente superiore alla capacità dell’ULN2003ADR.
• Non aggiungere condensatori decoupling per filtraggio elettronico.
• Collegare i pin del relè in modo errato.

Accessori consigliati

• Relè 5V
• Sensore di movimento PIR
• Breadboard
• Connessioni variopinte

Domande frequenti

Come posso proteggere l’ULN2003ADR da correnti eccessive?
Aggiungi un fusibile tra la fonte di alimentazione e il VCC dell’IC.

Posso usare più ULN2003ADR insieme?
Sì, ma assicurati che ogni IC abbia la propria alimentazione separata.
