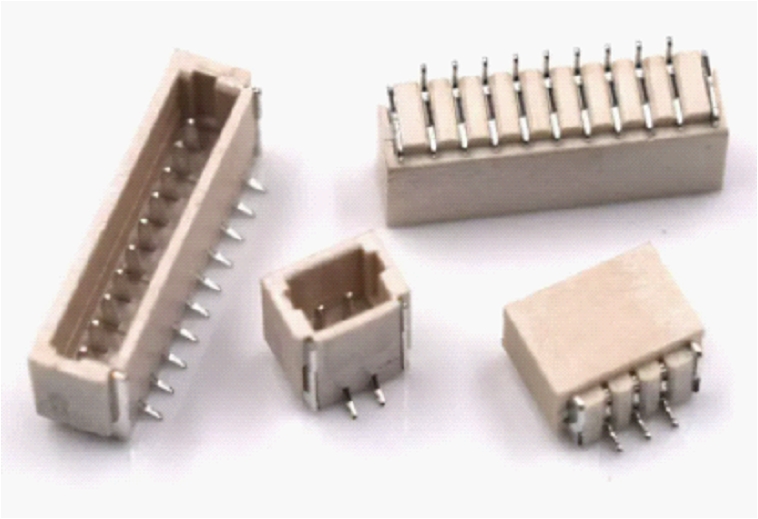

20 pezzi Connettore PCB 10P SH1.0 di tipo verticale

Descrizione

Cos’è

Il connettore PCB 10P SH1.0 verticale è un componente utilizzato per connettere elettronicamente due o più schede PCB. Questo connettore è progettato per offrire una connessione stabile e sicura tra i componenti elettronici.

Caratteristiche

• Numero di poli: 10
• Tipo di connettore: verticale
• Spaziatura tra i poli: 1.0 mm

A cosa serve

I connettori PCB 10P SH1.0 verticale sono ideali per creare un sistema di comunicazione tra due schede PCB, utilizzando due connettori SH1.0 per trasferire dati. Sono utili per progetti che richiedono connessioni PCB stabili e sicure, adatti per maker e studenti che lavorano su progetti elettronici.

Tutorial: Come usare Connettore PCB 10P SH1.0 Verticale

Il connettore PCB 10P SH1.0 verticale è un componente fondamentale per la realizzazione di progetti elettronici che richiedono connessioni stabili e sicure tra diverse schede. Ideale per maker e studenti che lavorano su progetti che richiedono connessioni PCB.

Cosa serve

• Arduino Uno
• Scheda PCB
• Pinnettore
• Busta di connettori SH1.0

Passi

1. Verifica sul datasheet il tipo di connettore e la posizione corretta sulla scheda PCB.
2. Prepara la scheda PCB con i fori corrispondenti al connettore SH1.0.
3. Inserisci il connettore PCB 10P SH1.0 verticale nella scheda PCB.
4. Utilizza il pinnettore per fissare il connettore alla scheda PCB.
5. Verifica la connessione con un multimeter per assicurarti che i contatti siano ben stabiliti.
6. Se necessario, applica un rivestimento protettivo come il sellante termoplastico per proteggere la connessione.

Mini-progetto

Crea un sistema di comunicazione tra due schede PCB utilizzando due connettori SH1.0 per trasferire dati.

Errori comuni

• Inserire il connettore nella direzione sbagliata.
• Non utilizzare un pinnettore per fissare il connettore.
• Non verificare la connessione con un multimeter.
• Non applicare un rivestimento protettivo per la connessione.

Accessori consigliati

• Arduino Uno
• Scheda PCB
• Pinnettore
• Busta di connettori SH1.0

Domande frequenti

Quali strumenti sono necessari per installare il connettore?
Pinnettore, multimeter e, se necessario, sellante termoplastico.

Come posso verificare che il connettore sia installato correttamente?
Utilizza un multimeter per controllare la continuità tra i contatti del connettore.

Quanto spazio è necessario per l’installazione del connettore?
Verifica sul datasheet per determinare lo spazio necessario.
