Beschreibung

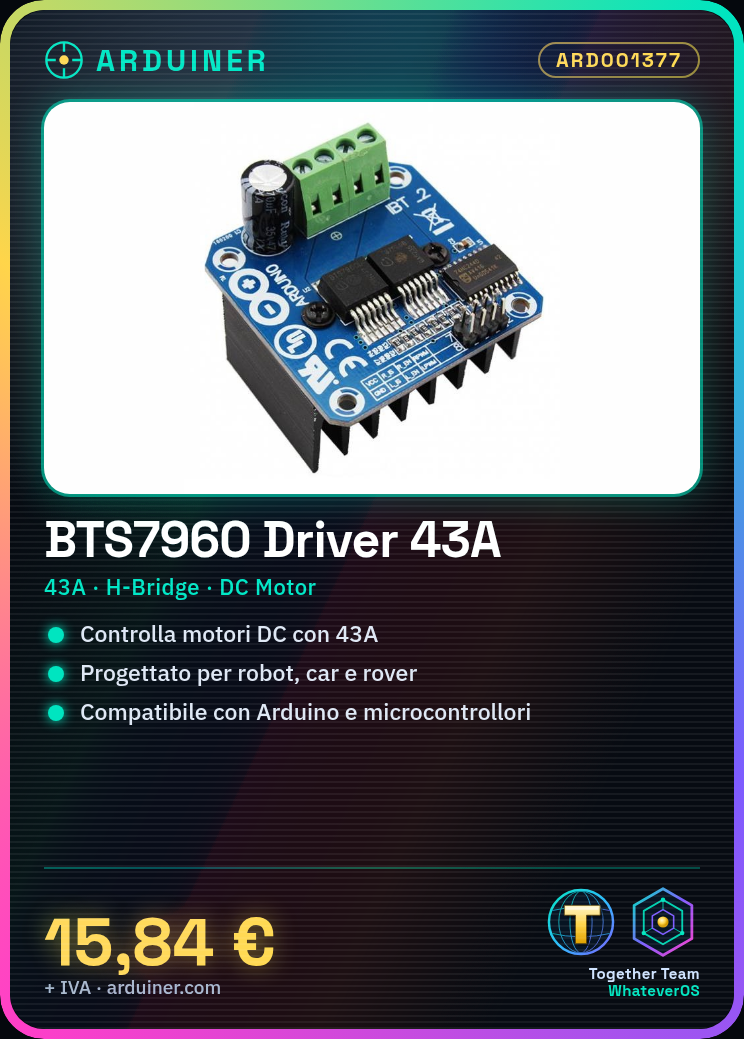

Was ist der BTS7960? Der BTS7960 ist ein H-Bridge-Treiber mit einer Leistung von 43A, der speziell für die Steuerung von DC-Motoren in verschiedenen elektronischen Projekten entwickelt wurde. Er ist ideal für Anwendungen, die einen hohen Stromfluss erfordern, wie Roboter, Smart Cars und Rover.
Eigenschaften:
– H-Bridge-Treiber mit einer Leistung von 43A
– Perfekt für Projekte mit Arduino, Robotik und ferngesteuerten Fahrzeugen
Was kann man damit machen?
Entwickeln Sie Roboterprojekte, wie Roboter, die vorwärts und rückwärts fahren können, oder Smart Cars. Der BTS7960 kann dazu verwendet werden, die DC-Motoren in diesen Geräten zu steuern, sodass sie auf Befehle von einem Mikrocontroller wie Arduino reagieren.
Tutorial: Wie man den BTS7960 H-Bridge-Treiber verwendet
Der BTS7960 ist ein H-Bridge-Treiber mit hoher Leistung, der ideal für die Steuerung von DC-Motoren in Projekten wie Roboter, Smart Cars und Rover ist. Dieses Tutorial führt Sie durch die Installation und Konfiguration des Moduls.
Was benötigt man?
– Arduino Uno oder kompatibel
– BTS7960 H-Bridge-Treiber
– Stromversorgung für Motoren
– USB-Kabel für Arduino
Schritte:
1. Verbinden Sie das Arduino mit dem Computer über das USB-Kabel.
2. Überprüfen Sie die Betriebsspannung des BTS7960 im Datenblatt und verbinden Sie es mit der passenden Stromversorgung.
3. Verbinden Sie die Steuerpins (IN1, IN2) des BTS7960 mit den digitalen Pins des Arduino.
4. Verbinden Sie die Motoren am H-Bridge-Treiber über die Terminals ‘MOTOR A+’ und ‘MOTOR A-‘.
5. Fügen Sie den im nächsten Schritt bereitgestellten Arduino-Code ein.
6. Kompilieren und laden Sie das Sketch auf das Arduino.
7. Stellen Sie sicher, dass die Motoren korrekt auf Befehle reagieren.
8. Versuchen Sie, die Richtung der Signale zu ändern, um die Bewegungsrichtung zu kontrollieren.
Beispielsketch:
void setup() {
pinMode(IN1, OUTPUT);
pinMode(IN2, OUTPUT);
}
void loop() {
digitalWrite(IN1, HIGH);
digitalWrite(IN2, LOW);
delay(500);
digitalWrite(IN1, LOW);
digitalWrite(IN2, HIGH);
delay(500);
}
Mini-Projekt:
Erstellen Sie einen einfachen Roboter, der vorwärts und rückwärts fährt. Verwenden Sie den BTS7960, um die Motoren zu steuern, und fügen Sie Ultraschall-Sensoren wie HC-SR04 hinzu, um Hindernisse zu vermeiden.
Häufige Fehler:
– Überprüfen Sie nicht die Betriebsspannung des Moduls.
– Falsche Verbindung der Steuerpins.
– Testen Sie nicht die Bewegung der Motoren vor der Kompilierung des Sketches.
Empfohlene Zubehör:
– HC-SR04 Ultraschall-Sensor
– L298N Doppelpunkt-H-Bridge-Motor-Treiber
– LiPo-Batterie für die Versorgung des Arduino und der Motoren
– Batterieschutzverbindung
