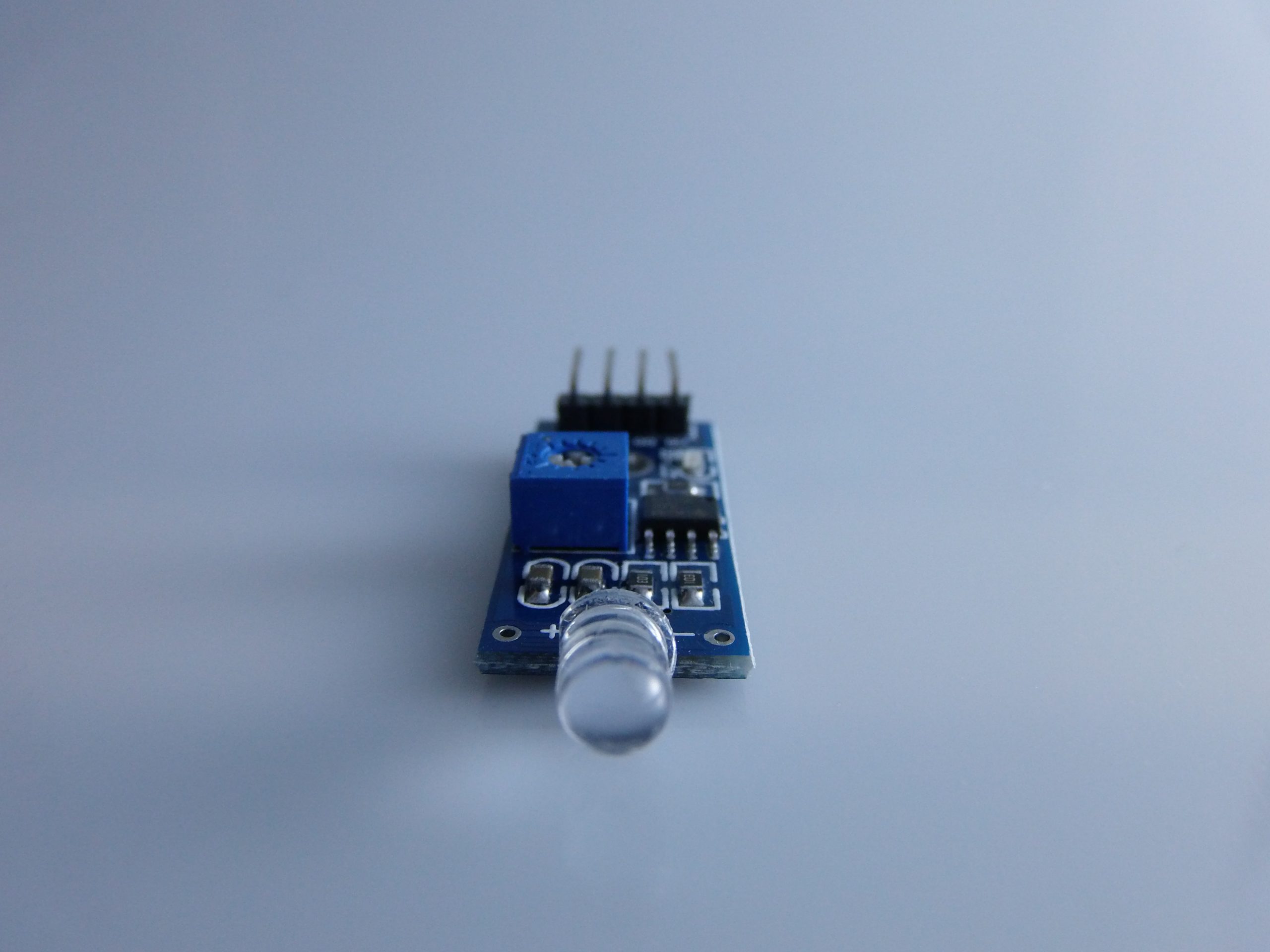

Sensore di luce visibile IR Modulo fotorilevatore

Ecco una descrizione dettagliata del modulo sensore di luce visibile e infrarossa (IR) – modulo fotorilevatore, una guida all’uso con Arduino, e alcuni esempi pratici di programmazione.

🔎 Descrizione del Modulo Sensore di Luce Visibile e Infrarossa (IR)

📦 Nome comune:

Sensore di luce visibile + infrarossa (IR) – Fotorilevatore analogico/digitale

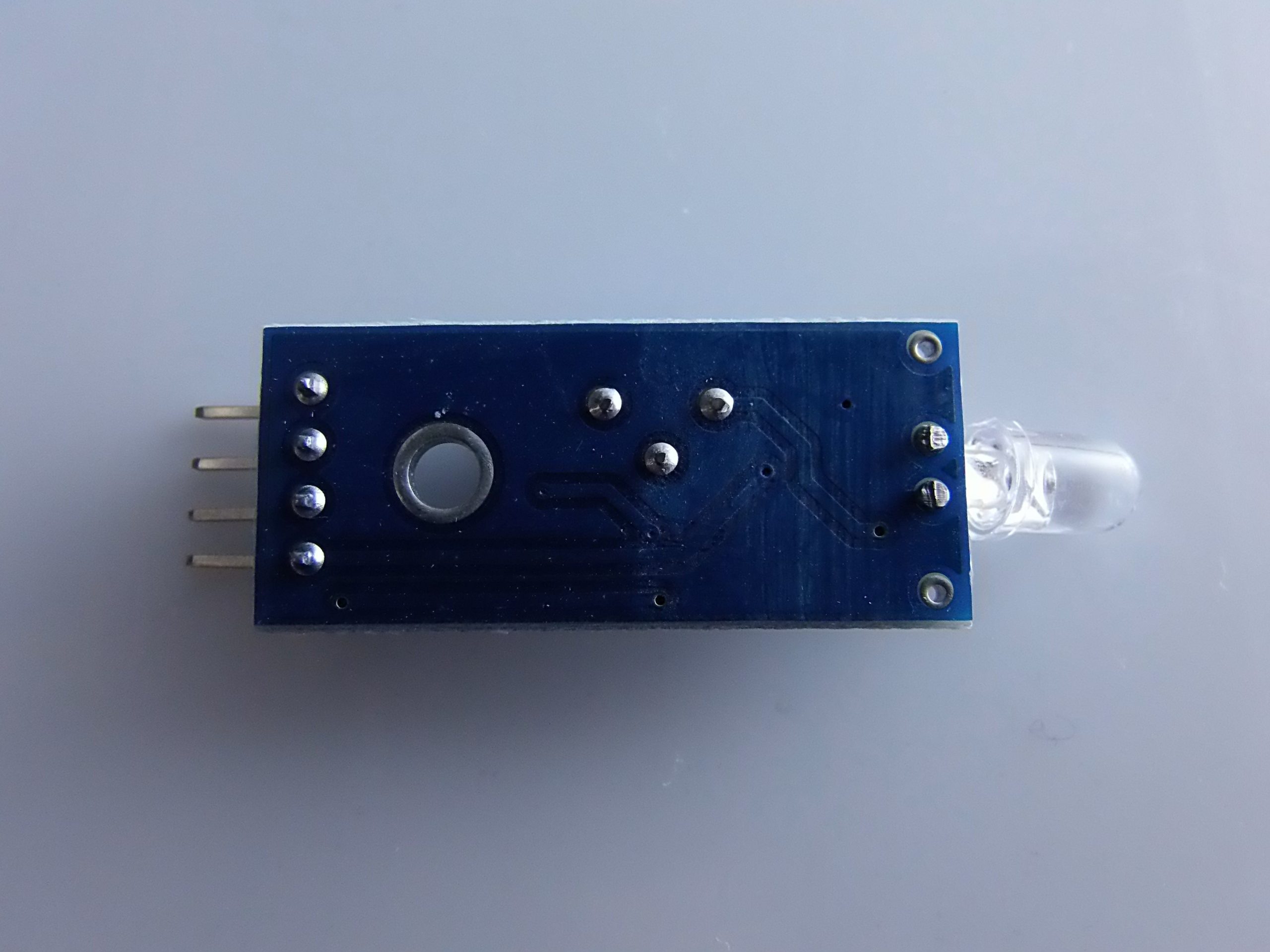

🧩 Componenti principali:

• Fotodiodo o fototransistor (sensore luce visibile/IR)
• Op-amp / Comparatore (su moduli con uscita digitale)
• Trimmer (per regolare la soglia della luce su uscita digitale)
• LED indicatore (spesso presente per feedback visivo)
• Uscite:
  • Analogica (A0): tensione proporzionale all’intensità luminosa
  • Digitale (D0): valore HIGH o LOW rispetto alla soglia impostata

📐 Caratteristiche tecniche:

🔌 Collegamento del modulo con Arduino

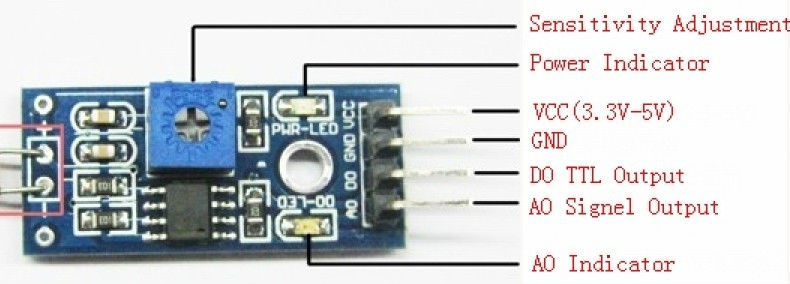

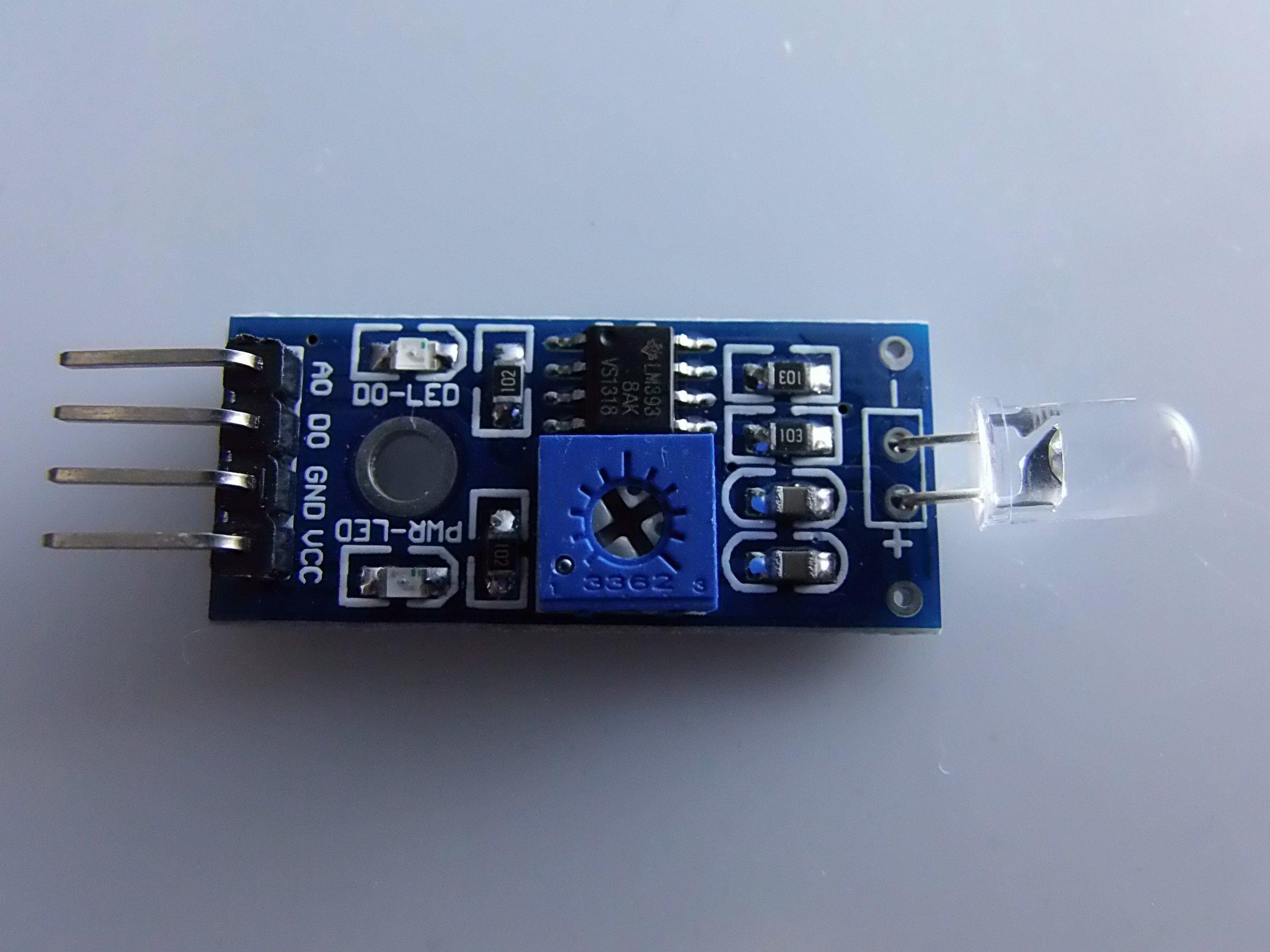

⚙️ Pin del modulo:

• VCC → 5V (o 3.3V)
• GND → GND
• A0 → pin analogico di Arduino (es. A0)
• D0 → pin digitale di Arduino (es. D2 – opzionale)

🔧 Schema di collegamento (Esempio con Arduino Uno):

👨‍💻 Guida alla programmazione Arduino

1. 📈 Lettura dell’intensità luminosa via uscita analogica (A0)

int pinSensore = A0;

void setup() {
  Serial.begin(9600);
}

void loop() {
  int valoreLuce = analogRead(pinSensore);
  Serial.print("Intensita' luminosa: ");
  Serial.println(valoreLuce); // da 0 (buio) a 1023 (molto luce)
  delay(500);
}

2. 💡 Accendere un LED in base all’intensità della luce

int pinSensore = A0;
int pinLED = 9;

void setup() {
  pinMode(pinLED, OUTPUT);
}

void loop() {
  int luce = analogRead(pinSensore);
  if (luce < 300) { // Sotto una soglia (luce debole)
    digitalWrite(pinLED, HIGH);
  } else {
    digitalWrite(pinLED, LOW);
  }
}

3. ⚙️ Lettura con soglia digitale (D0)

Se il modulo ha uscita digitale regolabile via trimmer:

int pinDigital = 2;
int pinLED = 9;

void setup() {
  pinMode(pinDigital, INPUT);
  pinMode(pinLED, OUTPUT);
}

void loop() {
  int stato = digitalRead(pinDigital);
  if (stato == LOW) { // LOW = poco luce (dipende dalla regolazione)
    digitalWrite(pinLED, HIGH);
  } else {
    digitalWrite(pinLED, LOW);
  }
}

🧪 Esempi di utilizzo pratico

✅ Applicazioni comuni:

• Rilevamento giorno/notte per accensione automatica luci
• Controllo intensità luminosa in serre o ambienti interni
• Attivazione automatica display o dispositivi in base alla luce ambientale
• Rilevamento passaggio (se combinato con ostacolo che blocca la luce)

💡 Idee progettuali:

• Luce di cortesia: accendi LED solo quando è buio
• Registratore di dati ambientali: salvi valori di luce su SD o invii via WiFi
• Contatore ottico: usi il modulo per contare oggetti che interrompono la luce

📌 Suggerimenti

• I moduli IR possono essere influenzati dalla luce solare diretta e da sorgenti IR (es. TV, telecomandi).
• La soglia del comparatore si regola con il trimmer presente sul modulo (girando con cacciavite a stella).
• Se usi solo l’uscita analogica, ignora il trimmer e l’uscita D0.

Se vuoi, posso fornirti anche un esempio di progetto completo, con codice, schema Fritzing e grafico seriale. Fammi sapere!
