Modulo di Alimentazione per Breadboard arduino Compatibile 5V – 3.3V

🔌 Modulo di Alimentazione per Breadboard 5V – 3.3V per Arduino

✅ Descrizione Generale

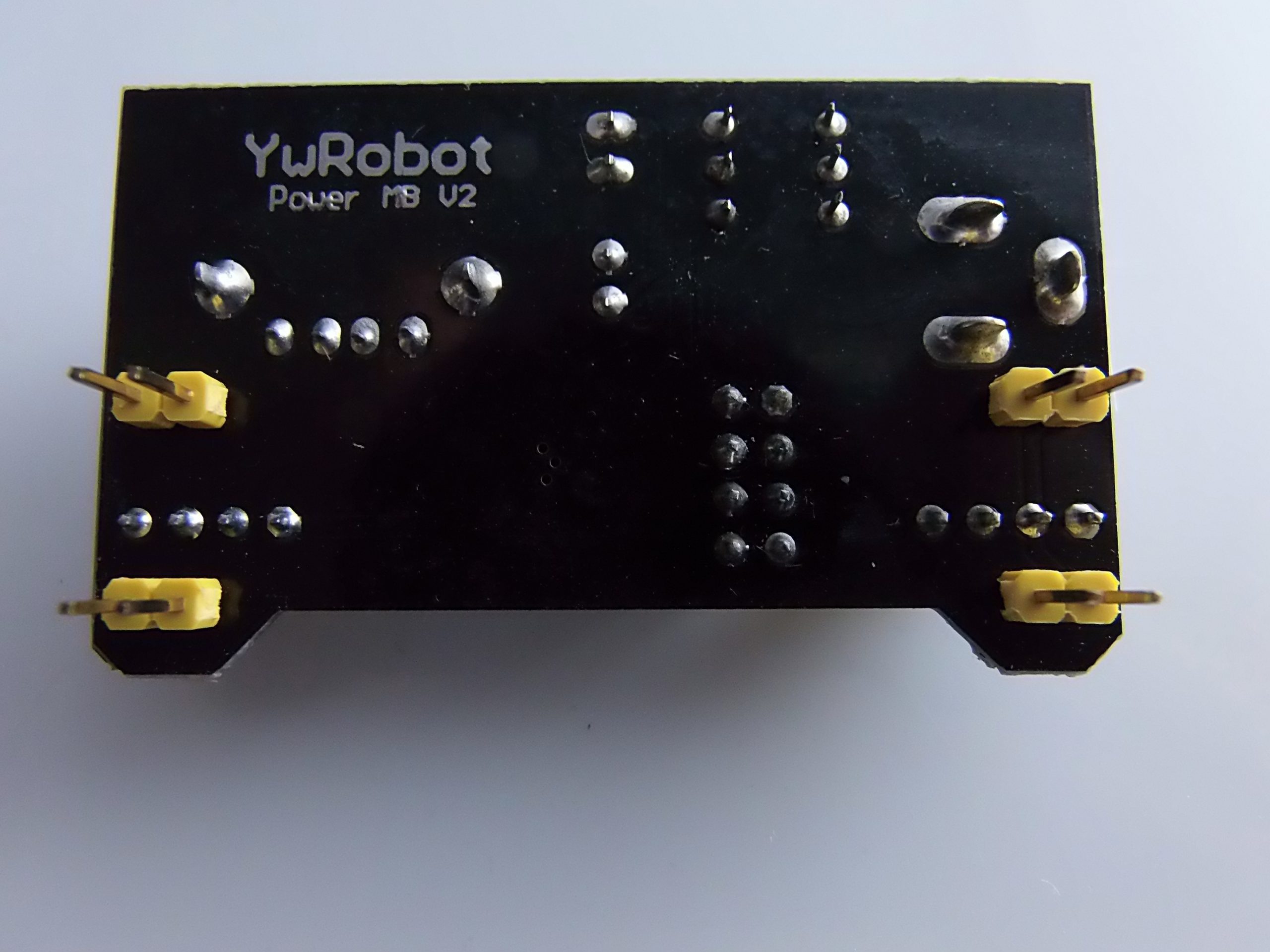

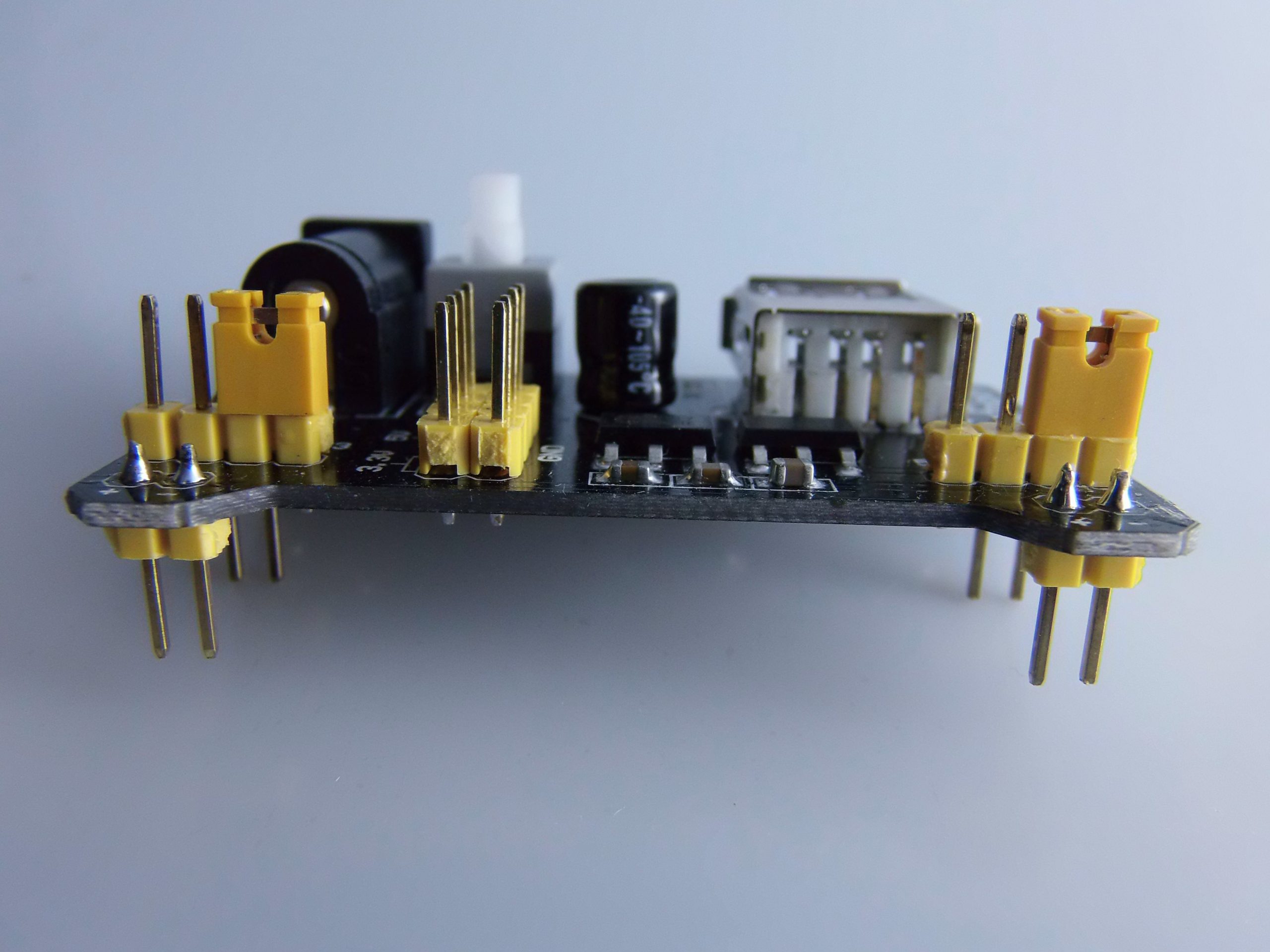

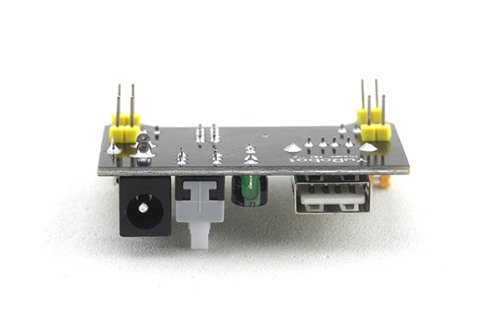

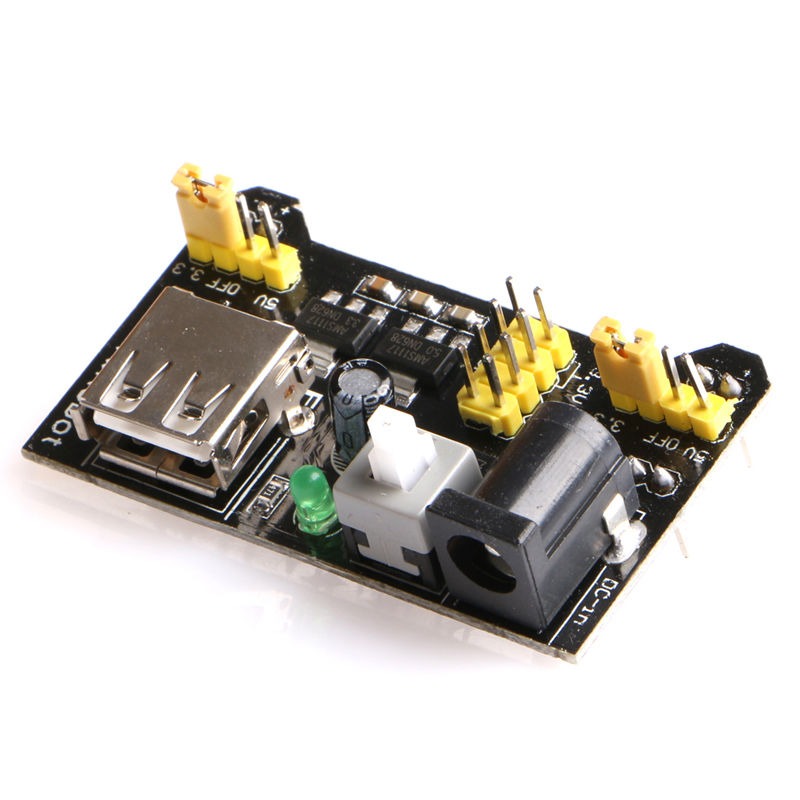

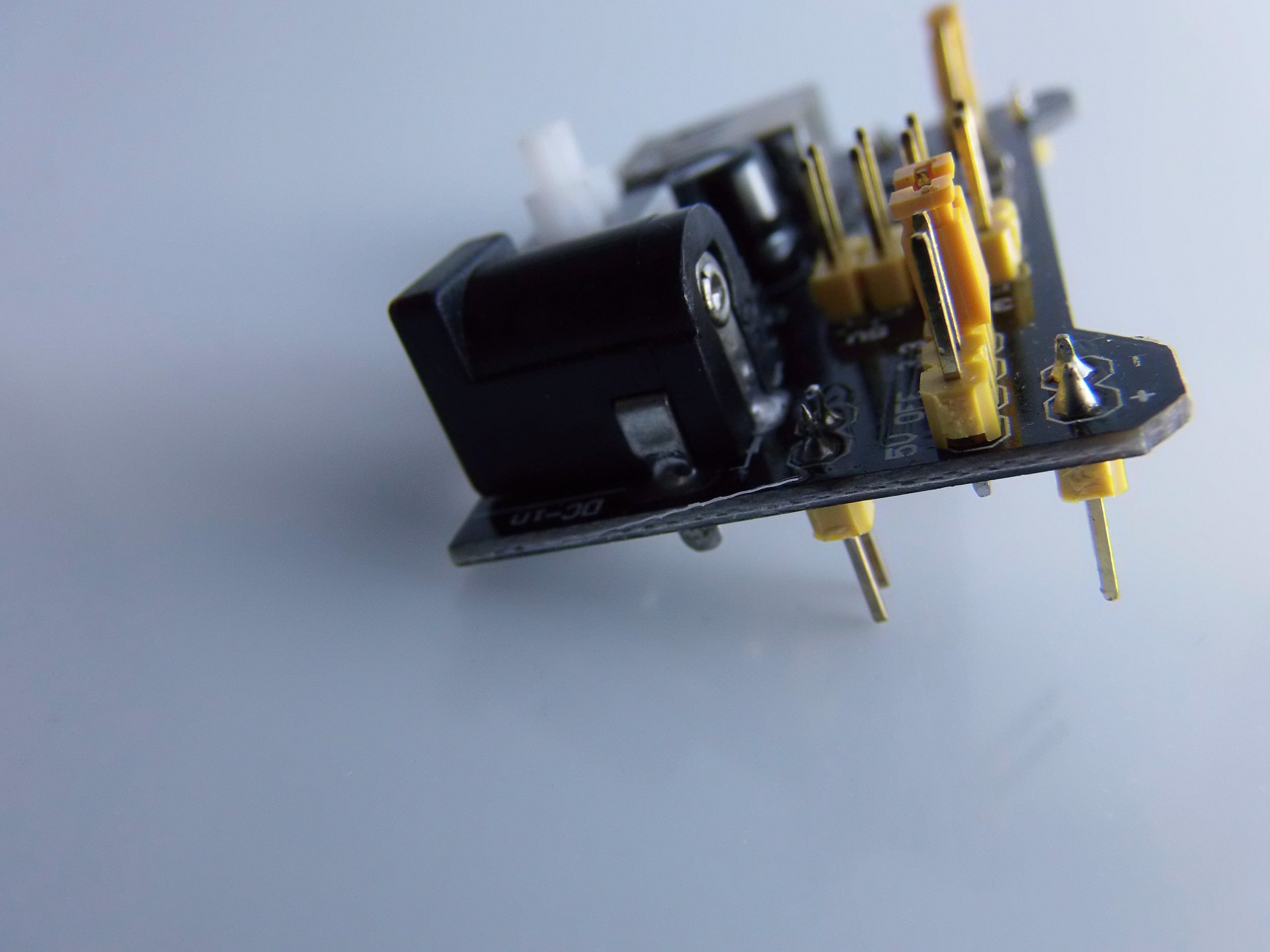

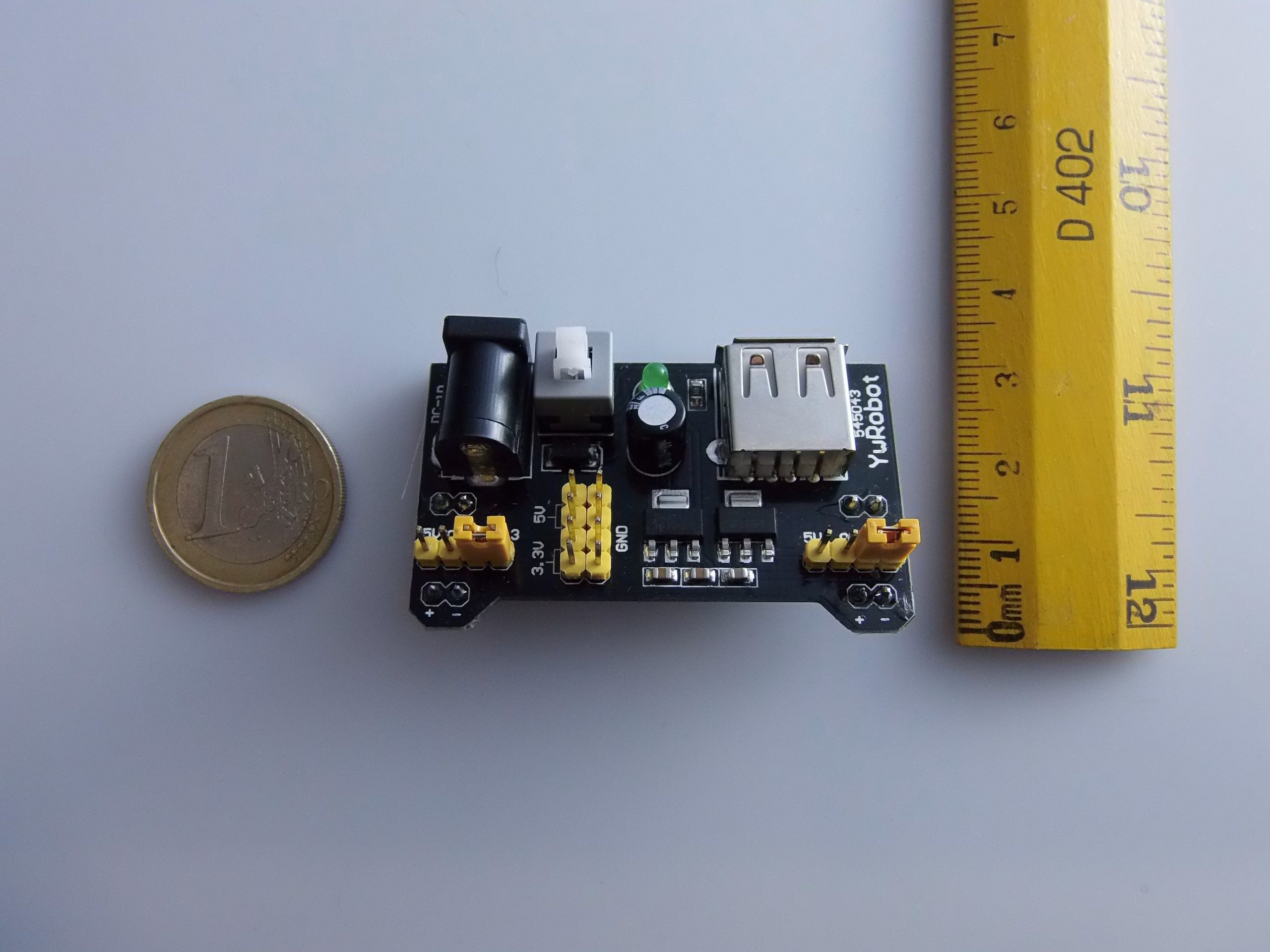

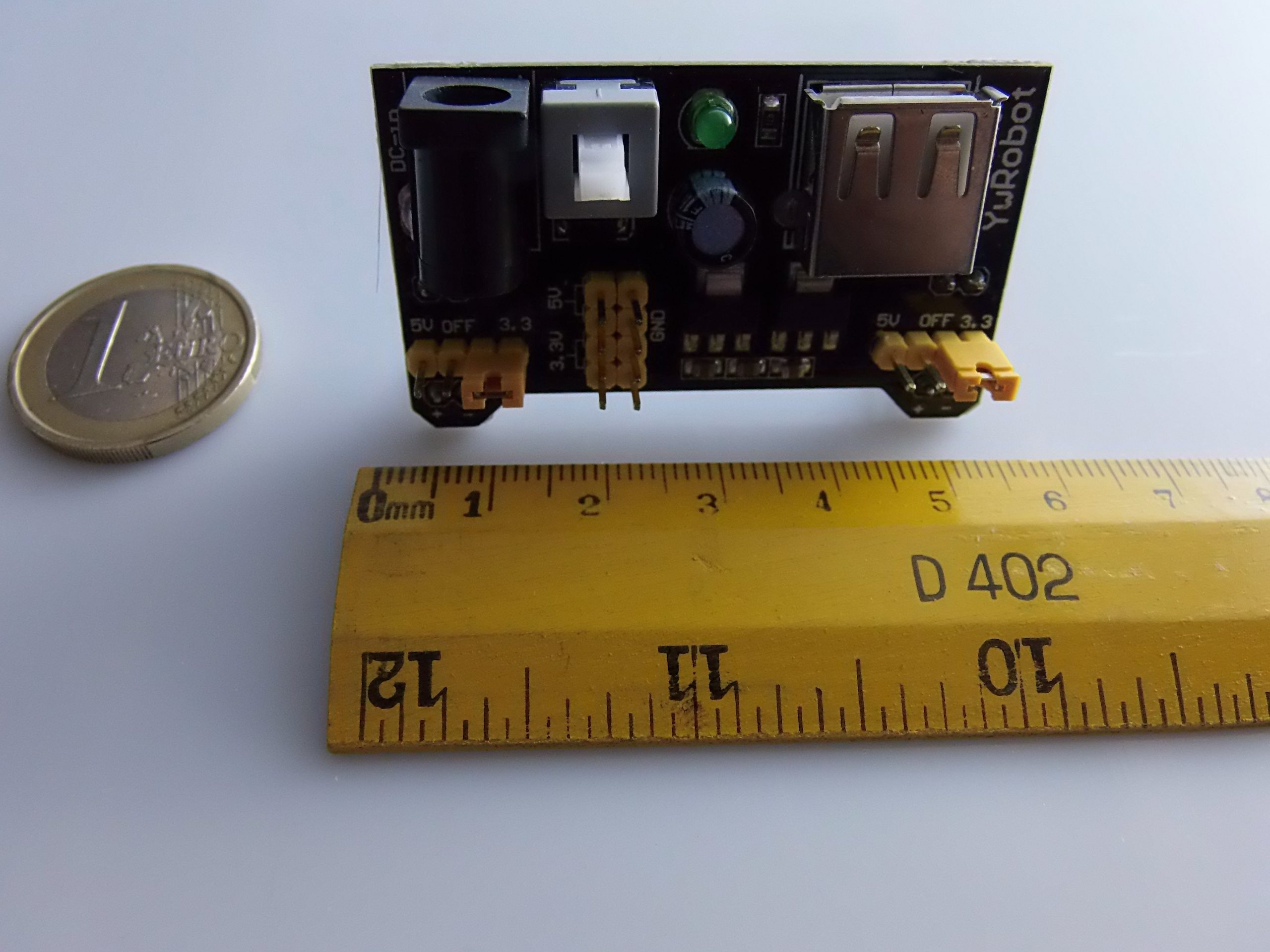

Il Modulo di Alimentazione per Breadboard è un piccolo ma potente strumento che consente di fornire alimentazione regolata a 5V o 3.3V direttamente sulla tua breadboard. È particolarmente utile per prototipazione rapida con Arduino e altri microcontrollori, sensori e moduli logici.

⚙️ Caratteristiche Tecniche

🧰 Contenuto del Modulo

• 1x Modulo di Alimentazione
• 1x Connettore Barrel Jack per alimentazione esterna (opzionale)
• Pin già saldati o da saldare (dipende dal venditore)

🧪 Guida all’Uso

🔧 Collegamento del Modulo alla Breadboard

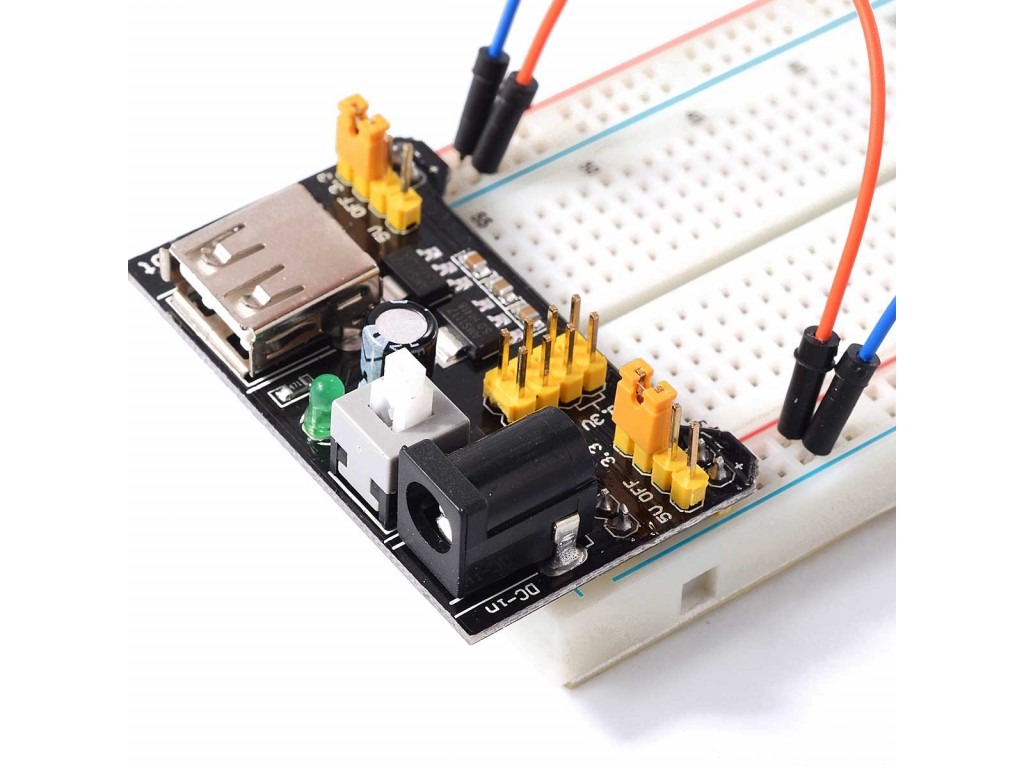

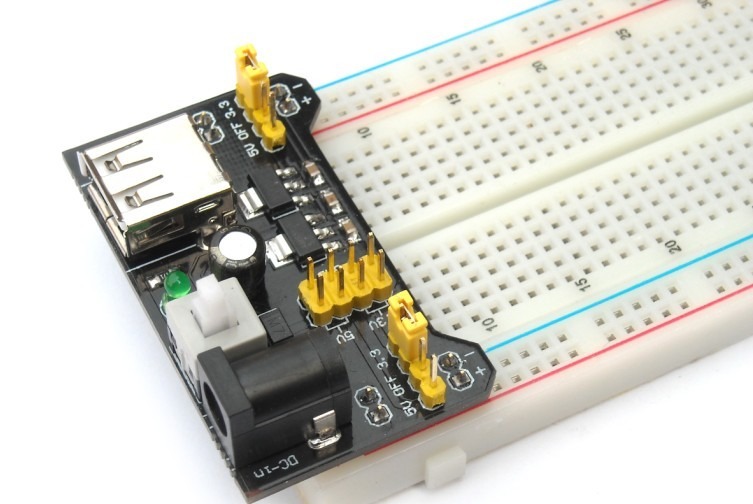

1. Inserisci il modulo in una breadboard standard tipo MB-102: i pin laterali si inseriscono perfettamente nei rail dell’alimentazione (+ e -).
2. Alimenta il modulo:
   • Collegando un adattatore da 9V DC al jack barrel
   • Oppure collegando una batteria o alimentazione esterna tra i pin VIN e GND

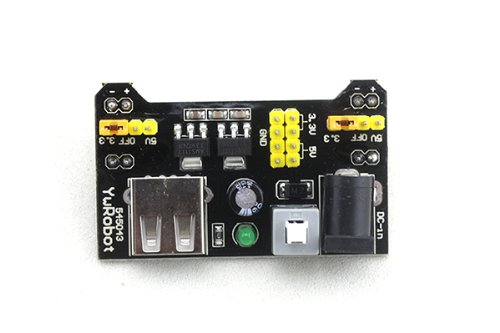

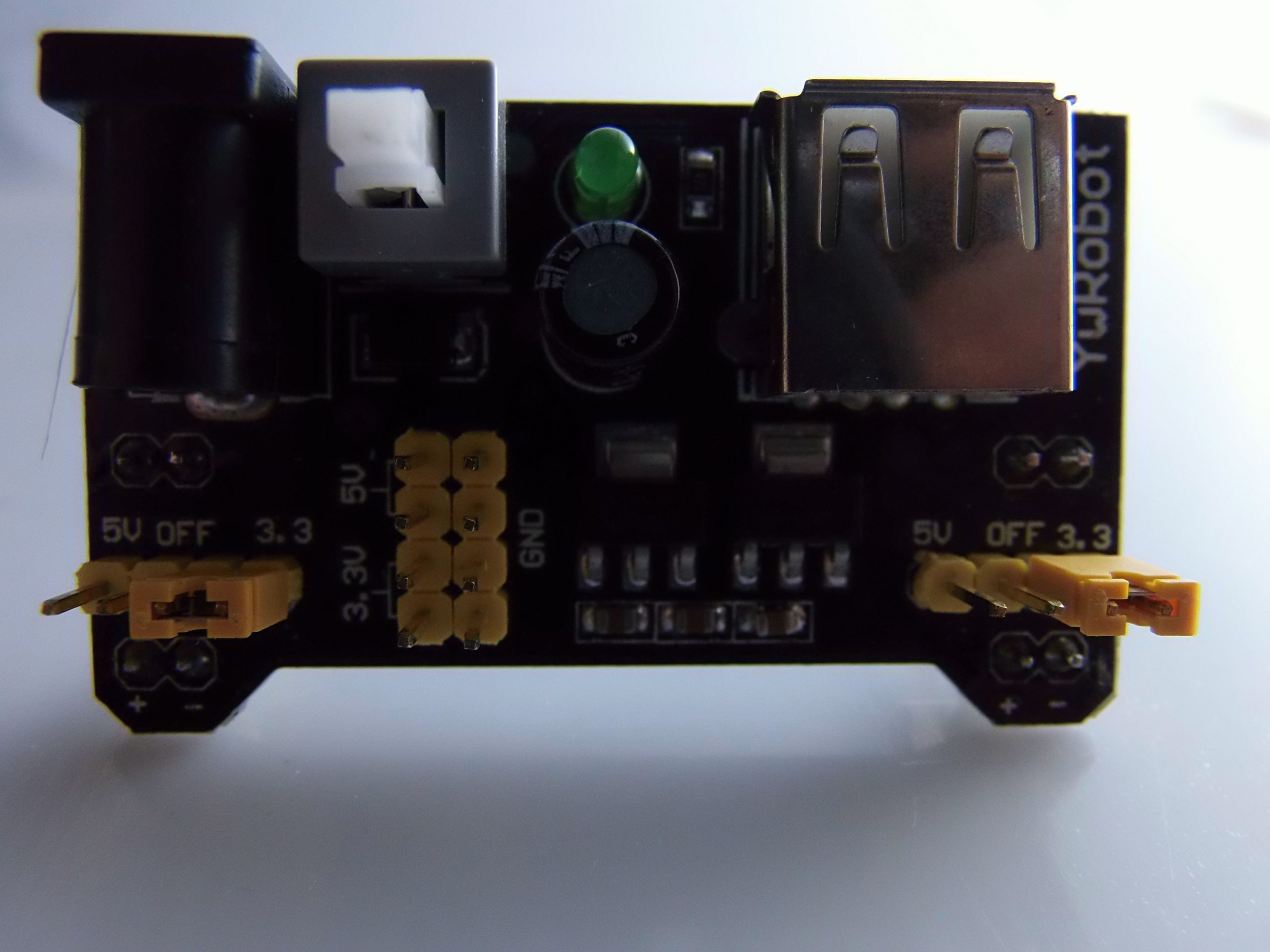

3. Seleziona la tensione (5V o 3.3V) su ciascun lato della breadboard con i jumper selector.
4. Attiva il modulo con l’interruttore ON/OFF.

⚠️ Nota: Il modulo non va collegato alla porta USB di Arduino per alimentarlo! Deve essere usato in alternativa o come alimentazione per componenti esterni.

🧪 Esempi di Collegamento con Arduino

⚡ Esempio 1: Alimentare sensori esterni a 3.3V

Alcuni sensori come l’MPU6050, BMP180 o moduli Wi-Fi come ESP8266 richiedono alimentazione a 3.3V.

Collegamenti:

• 3.3V dal modulo → VCC del sensore
• GND dal modulo → GND del sensore
• Collega il sensore ad Arduino (es. SDA/SCL o RX/TX)

🔍 Questo evita di sovraccaricare il regolatore 3.3V interno di Arduino Uno.

⚡ Esempio 2: Alimentare Arduino Nano da breadboard

Puoi usare il modulo per fornire 5V alla breadboard e poi:

• Collegare il pin 5V e GND della breadboard ai pin 5V e GND dell’Arduino Nano.

🛑 Attenzione: non usare il modulo contemporaneamente all’USB, per evitare conflitti di alimentazione.

💻 Guida alla Programmazione con Arduino

Il modulo non necessita di programmazione, ma consente di alimentare moduli che poi interagiscono con Arduino tramite codice.

✍️ Esempio di sketch: Lettura da sensore alimentato dal modulo

Supponiamo tu stia usando un sensore di temperatura LM35 alimentato dal modulo a 5V.

Schema:

• VCC del sensore → 5V dal modulo
• GND del sensore → GND
• OUT del sensore → A0 di Arduino

void setup() {
  Serial.begin(9600);
}

void loop() {
  int valoreAnalogico = analogRead(A0);
  float tensione = valoreAnalogico * (5.0 / 1023.0);
  float temperaturaC = tensione * 100.0; // per LM35
  Serial.print("Temperatura: ");
  Serial.print(temperaturaC);
  Serial.println(" °C");
  delay(1000);
}

📌 Consigli Pratici

• Usa sempre un regolatore stabile (meglio un adattatore 9V) per alimentare il modulo.
• Non sovraccaricare il modulo con troppi dispositivi ad alto assorbimento.
• Utilizza il LED di stato per controllare se il modulo è acceso.
• Verifica la tensione selezionata prima di collegare dispositivi delicati.

📚 In Conclusione

Il Modulo di Alimentazione Breadboard 5V/3.3V è uno strumento semplice ma essenziale per chi lavora con Arduino. Permette un’alimentazione pulita, affidabile e selezionabile per i tuoi prototipi su breadboard, semplificando la gestione della tensione tra dispositivi che richiedono livelli differenti.
