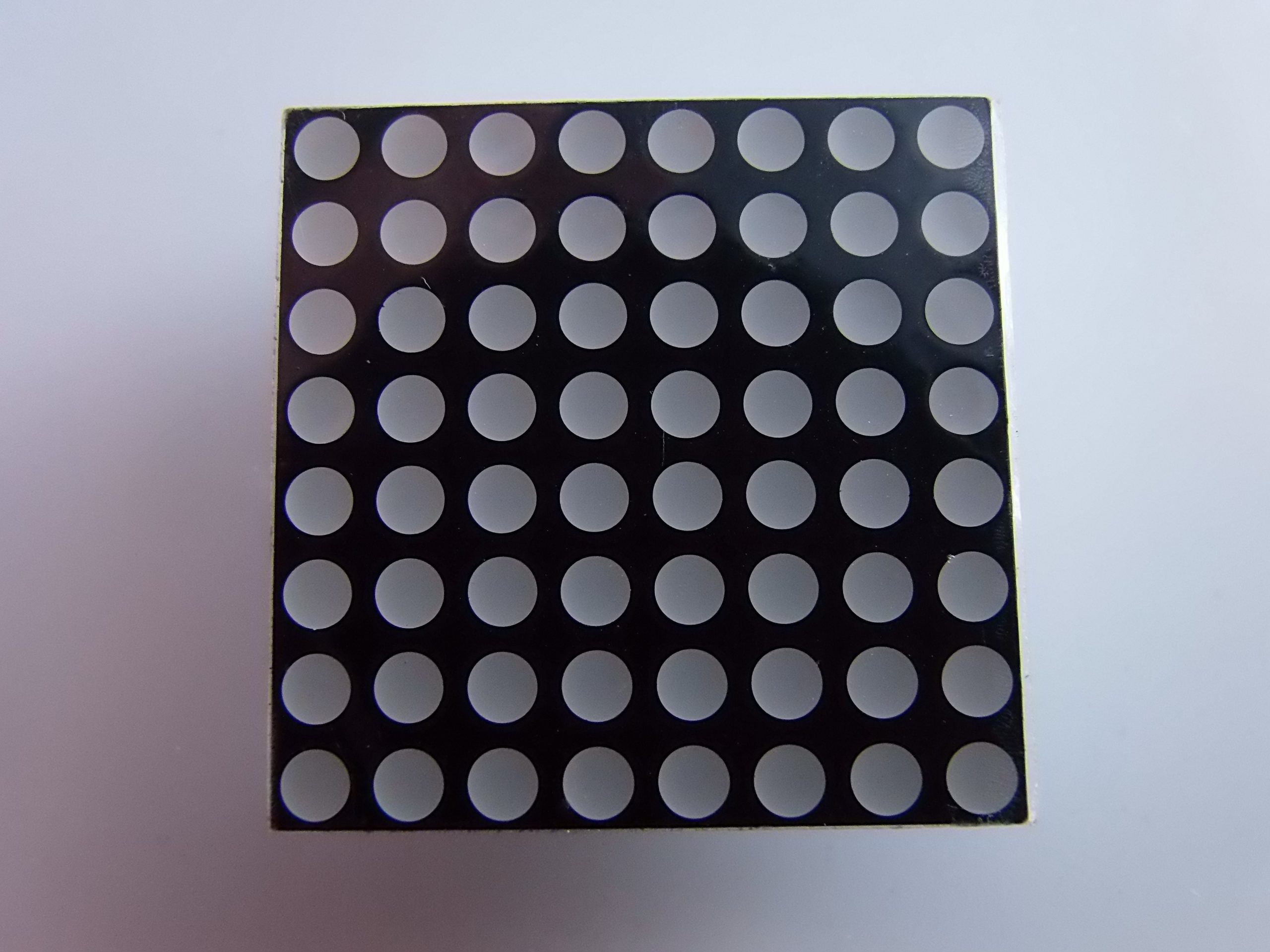

Display a Matrice Verde – Led Matrix Green 38mm Dot Display 8×8 Anodo Comune

Ecco una descrizione completa del modulo Display a Matrice Verde – Led Matrix Green 38mm Dot Display 8×8 Anodo Comune, seguita da una guida pratica e codice d’esempio per l’utilizzo con Arduino.

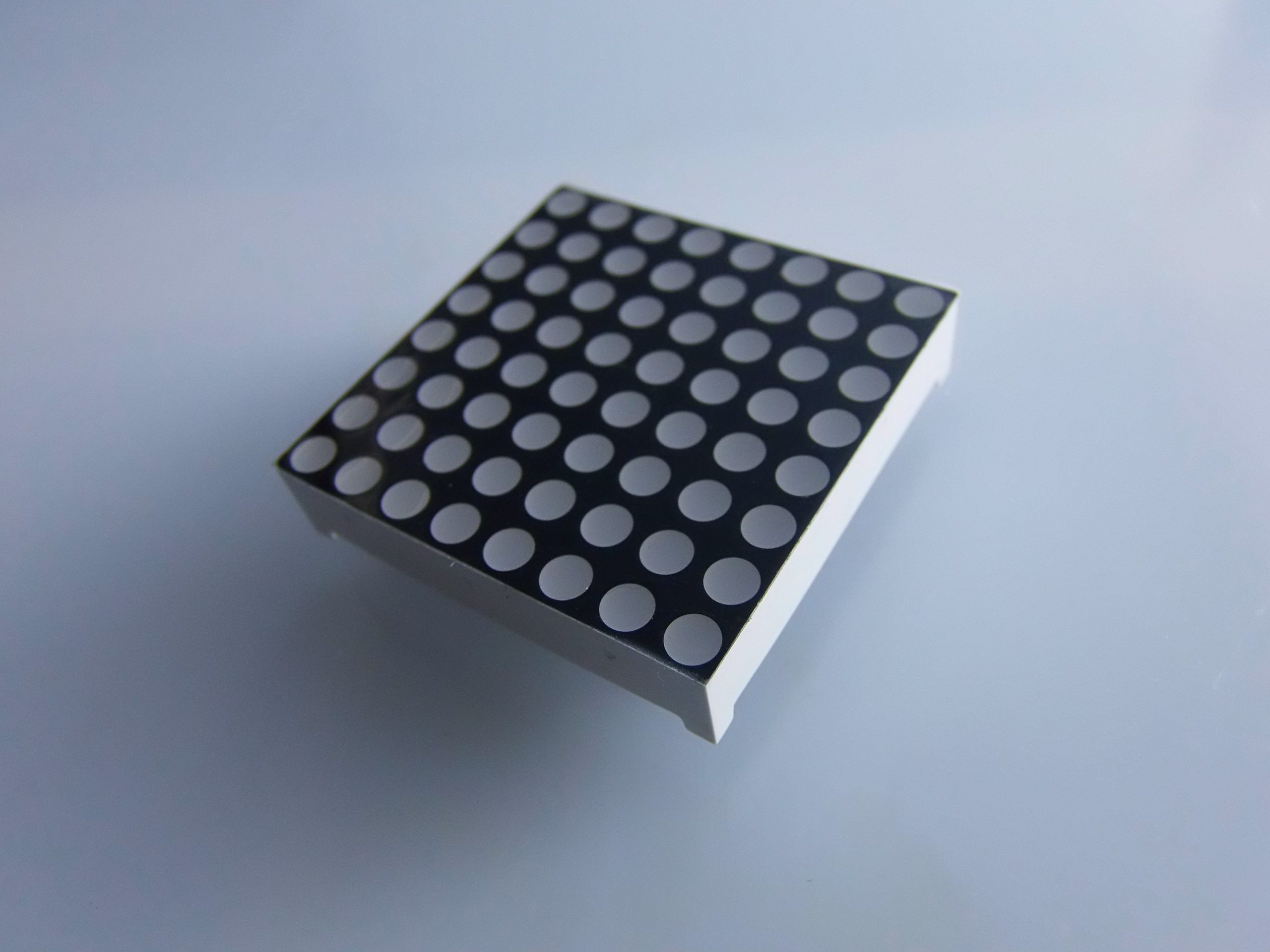

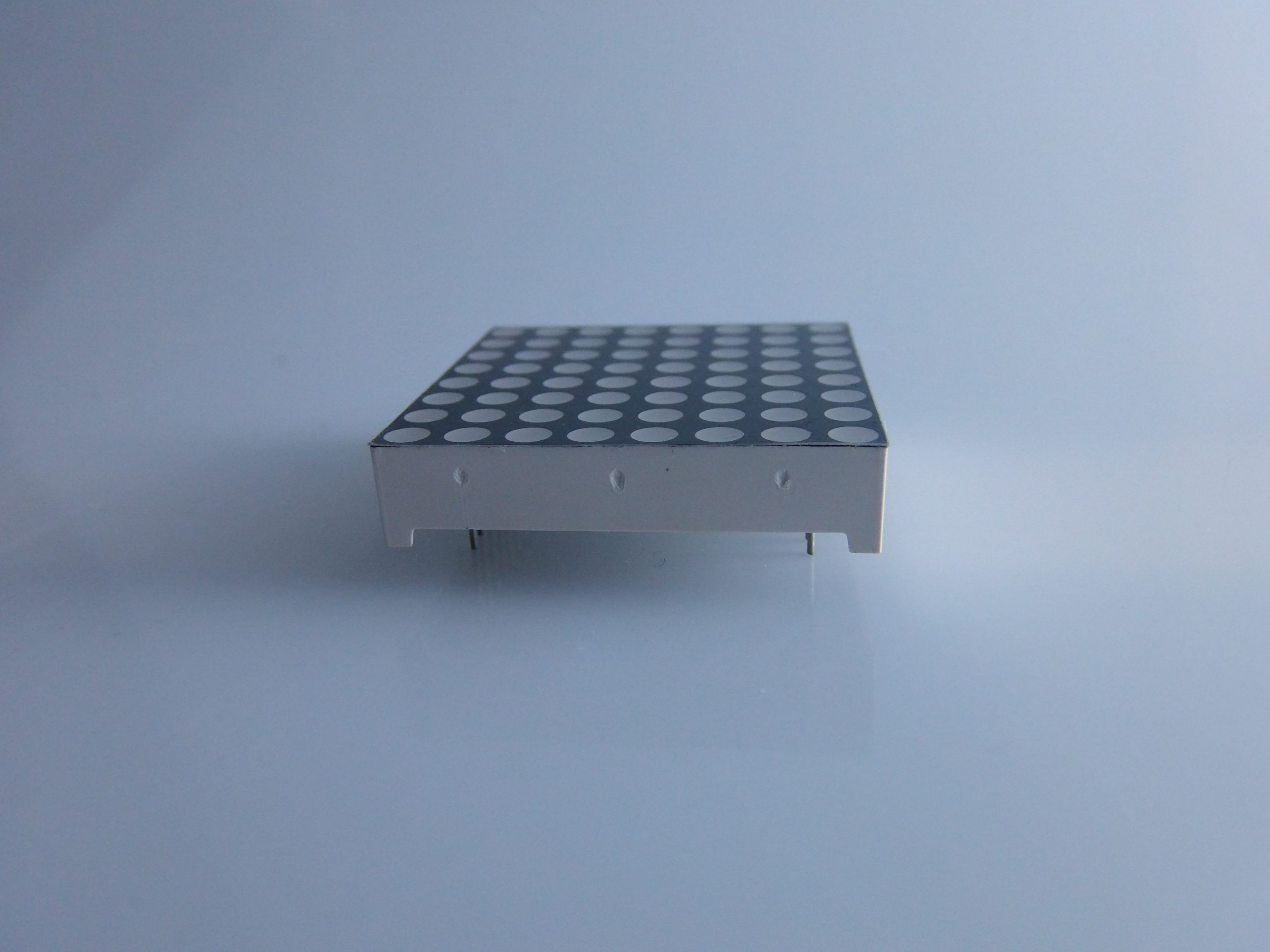

🟢 Descrizione del Modulo: Display LED Matrice 8×8 Verde 38mm – Anodo Comune

✅ Caratteristiche tecniche principali

• Tipo: Display LED a matrice 8×8 (64 LED totali)
• Colore: Verde
• Diametro LED: 5mm circa

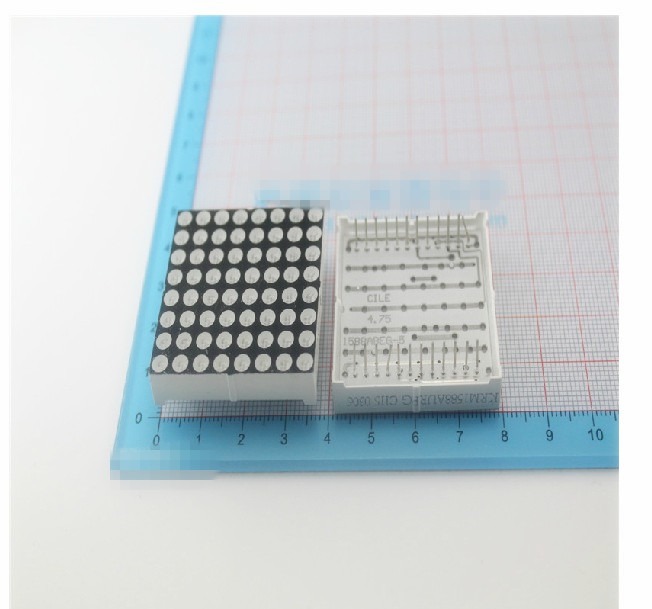

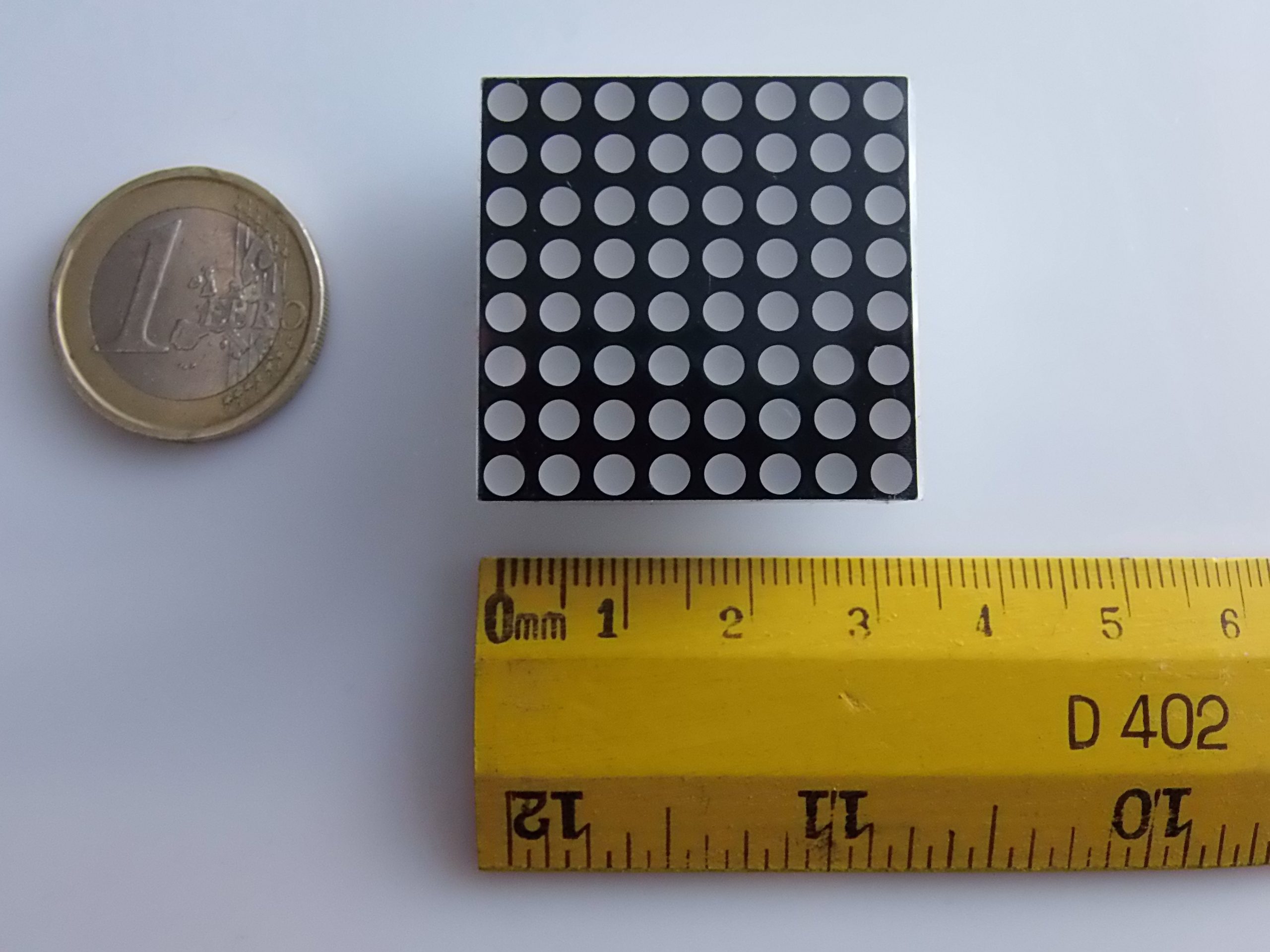

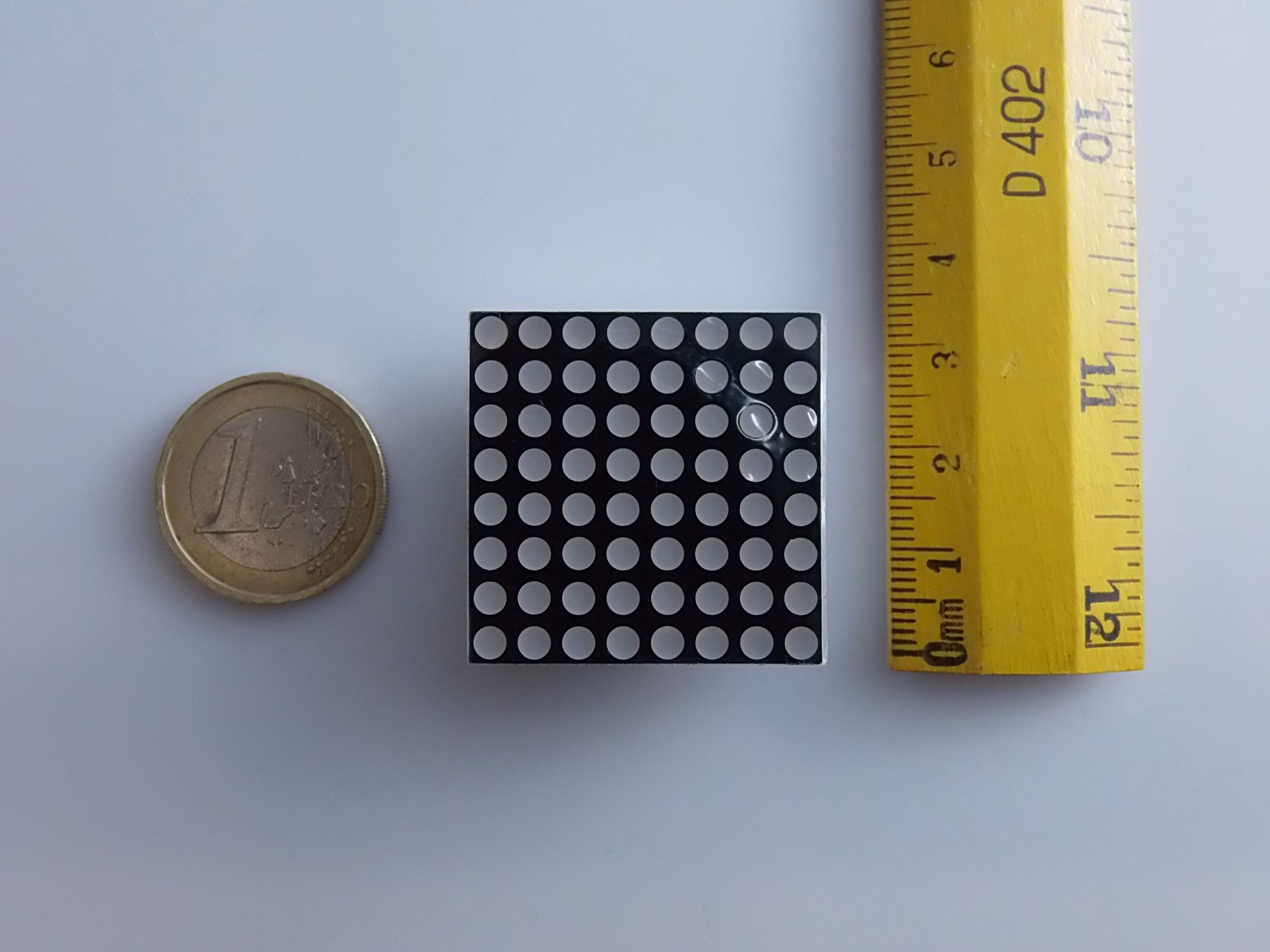

• Dimensioni display: 38mm x 38mm (circa)

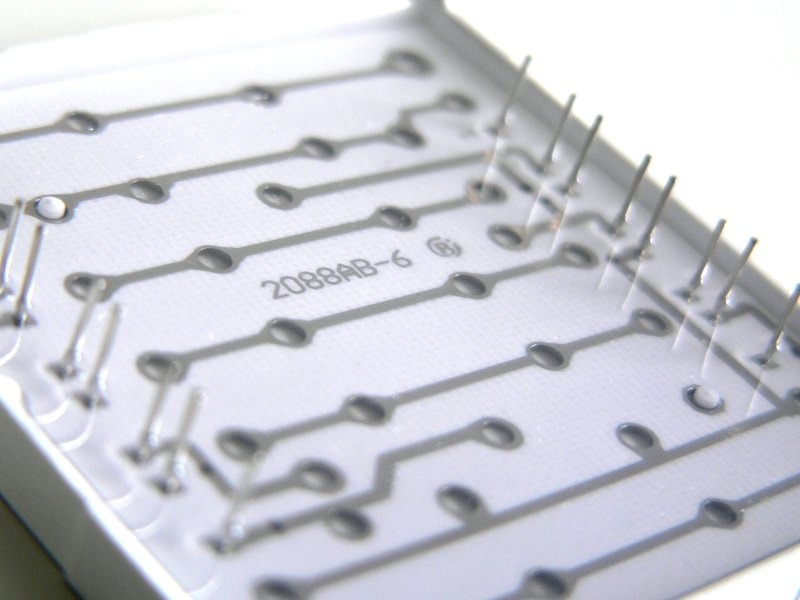

• Tipo di collegamento: Anodo Comune (ogni riga condivide l’anodo, colonne catodo)

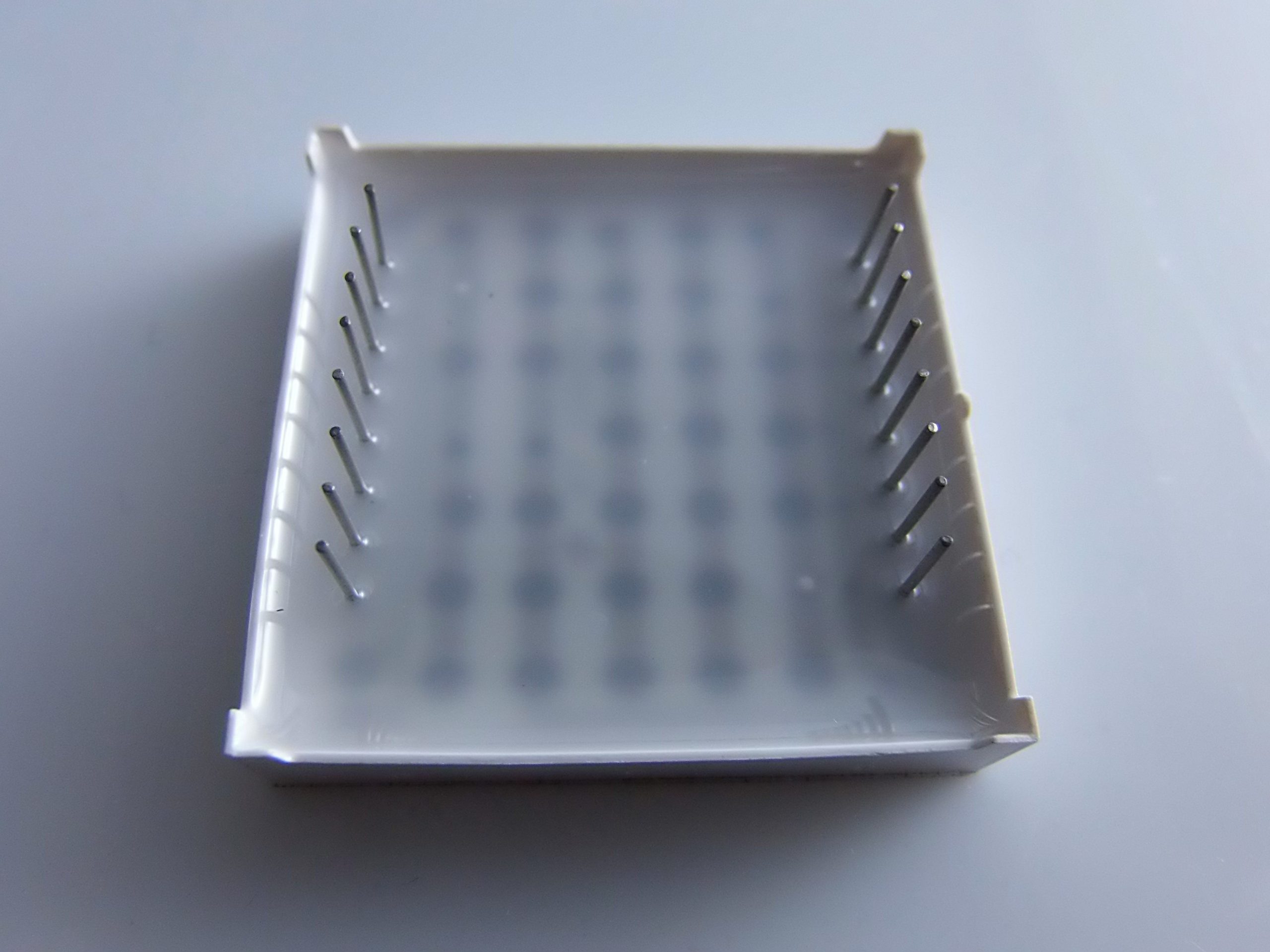

• Numero di pin: Generalmente 16 pin (8 righe + 8 colonne)
• Tensione tipica LED: ~2V per ogni LED
• Corrente tipica: 10-20 mA per LED
• Compatibilità: Arduino, ESP32, Raspberry Pi, ecc.

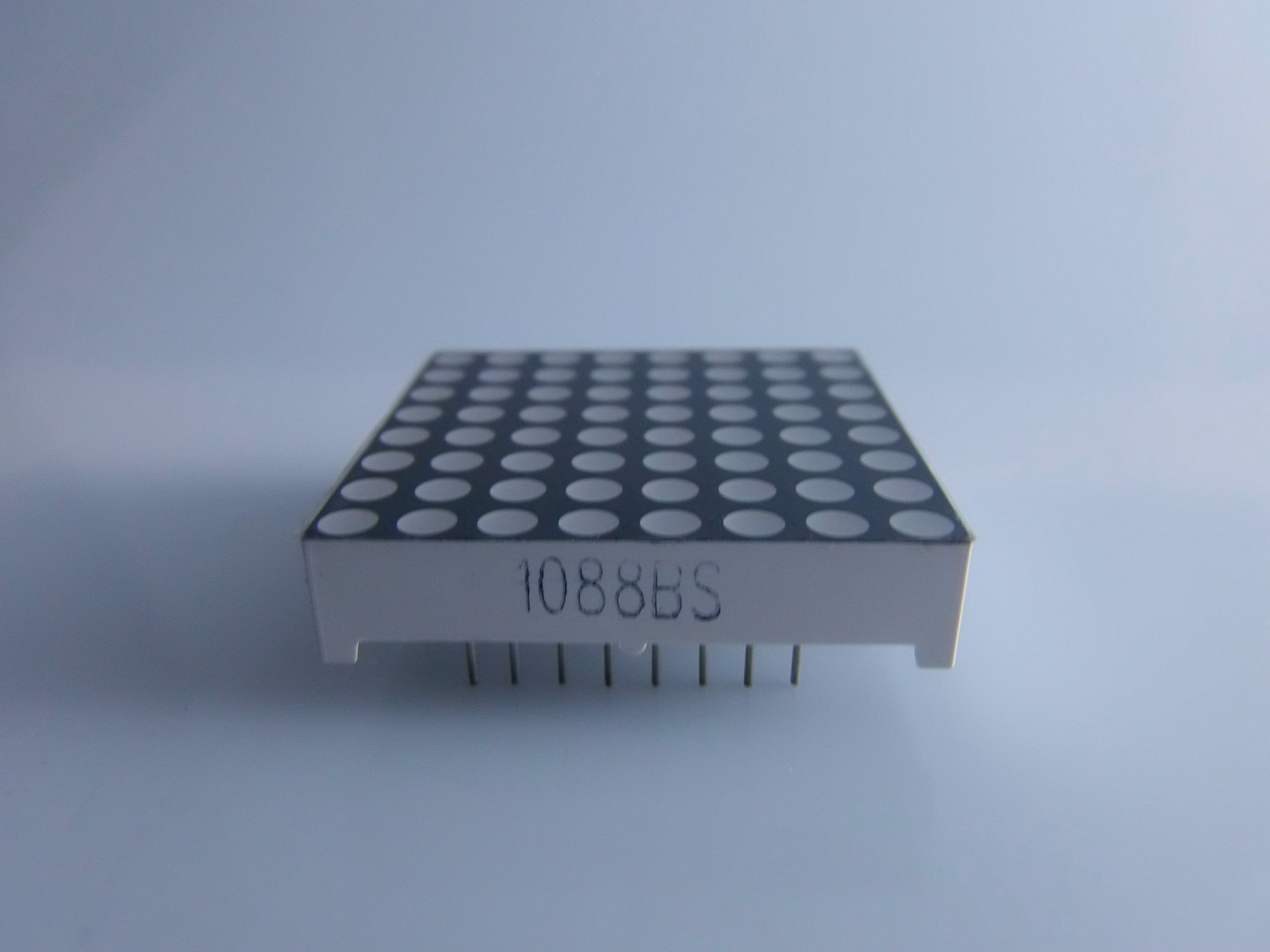

• Configurazione Pin: Dipende dal modello; è necessario consultare il datasheet (es. pinout 1088AS o simili)

🔌 Schema e Collegamenti con Arduino

Essendo un anodo comune, significa che le righe sono collegate a Vcc (HIGH) e le colonne a GND tramite resistenze o transistor per il controllo dei singoli LED.

📌 Componenti necessari:

• Arduino UNO (o equivalente)
• 1x Display LED Matrice 8×8 Verde (Anodo Comune)
• 8x Resistenze da 220Ω (per limitare la corrente)
• Cavi jumper

🧩 Schema logico (semplificato):

• Righe (ANODO) → Pin digitali Arduino (usare resistenze da 220Ω)
• Colonne (CATODO) → Altri pin digitali Arduino (o collegati tramite transistor NPN per maggiore corrente)

Esempio di pinout (verificare nel datasheet):

🧠 Guida all’Uso con Arduino

Hai due approcci principali:

🅰️ Metodo 1: Collegamento diretto con controllo manuale

Vantaggi:

• Piena comprensione del funzionamento della matrice
• Nessun chip aggiuntivo

Svantaggi:

• Usa molti pin (minimo 16)
• Richiede gestione del multiplexing

🔁 Codice base (multiplexing manuale):

// Esempio base di accensione diagonale in matrice 8x8 anodo comune
const int row[8] = {2, 3, 4, 5, 6, 7, 8, 9};     // Anodi
const int col[8] = {10, 11, 12, A0, A1, A2, A3, A4}; // Catodi

byte pattern[8] = {
  B10000000,
  B01000000,
  B00100000,
  B00010000,
  B00001000,
  B00000100,
  B00000010,
  B00000001
};

void setup() {
  for (int i = 0; i < 8; i++) {
    pinMode(row[i], OUTPUT);
    pinMode(col[i], OUTPUT);
  }
}

void loop() {
  for (int i = 0; i < 8; i++) {
    digitalWrite(row[i], HIGH); // accende l'anodo (comune)
    for (int j = 0; j < 8; j++) {
      digitalWrite(col[j], bitRead(pattern[i], j) ? LOW : HIGH); // se 1 -> catodo LOW
    }
    delay(2); // breve ritardo per multiplexing
    digitalWrite(row[i], LOW);
  }
}

🅱️ Metodo 2: Uso del chip driver MAX7219 (consigliato)

Il MAX7219 è un driver LED progettato per semplificare il controllo di matrici LED 8×8. Richiede solo 3 pin di controllo.

🛠 Collegamenti:

• DIN → Pin 11 (MOSI)
• CLK → Pin 13 (SCK)
• CS (LOAD) → Pin 10
• Alimentazione Vcc e GND
• Connettere il modulo matrix a MAX7219 (separatamente o su modulo integrato)

📦 Libreria Arduino:

Installa la libreria:
LedControl di Eberhard Fahle
(Arduino IDE → Sketch → Include Library → Manage Libraries → cerca “LedControl”)

💡 Codice esempio con LedControl:

#include <LedControl.h>

// DIN, CLK, LOAD/CS
LedControl lc = LedControl(11, 13, 10, 1);

void setup() {
  lc.shutdown(0, false);       // Attiva display
  lc.setIntensity(0, 8);       // Luminosità (0–15)
  lc.clearDisplay(0);          // Pulisce la matrice
}

void loop() {
  for (int i = 0; i < 8; i++) {
    lc.setLed(0, i, i, true); // accende LED sulla diagonale
    delay(100);
  }
}

🧭 Suggerimenti Utili

• Quando usi MAX7219, puoi cascare più matrici (fino a 8).
• Evita di superare i 20 mA per LED e 320 mA totali per il MAX7219.
• Per animazioni o scritte scorrevoli, puoi usare librerie come:
  • Parola di MajicDesigns
  • MD_MAX72XX e MD_Parola per effetti avanzati

📚 Risorse utili

• Datasheet 1088AS (tipico modulo 8×8)
• Tutorial ufficiale LedControl
• MD_Parola GitHub

Se vuoi, posso anche generare uno schema Fritzing dei collegamenti o aiutarti con un’animazione su display a matrice (es: scorrimento testo). Fammi sapere!
