Cavo Adattatore per Batteria 9V Con Plug 2.1 x 5.5mm Maschio

🔌 Modulo: Cavo Adattatore per Batteria 9V con Plug 2.1 x 5.5mm Maschio

Descrizione Prodotto

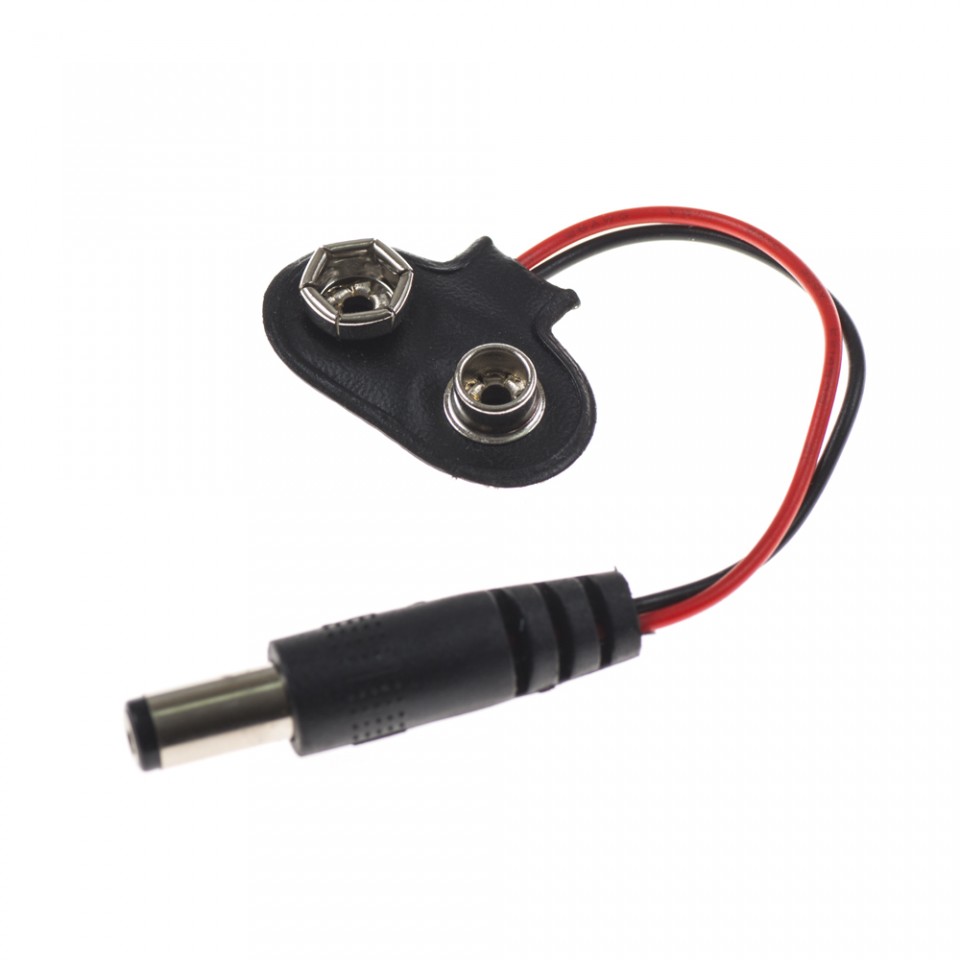

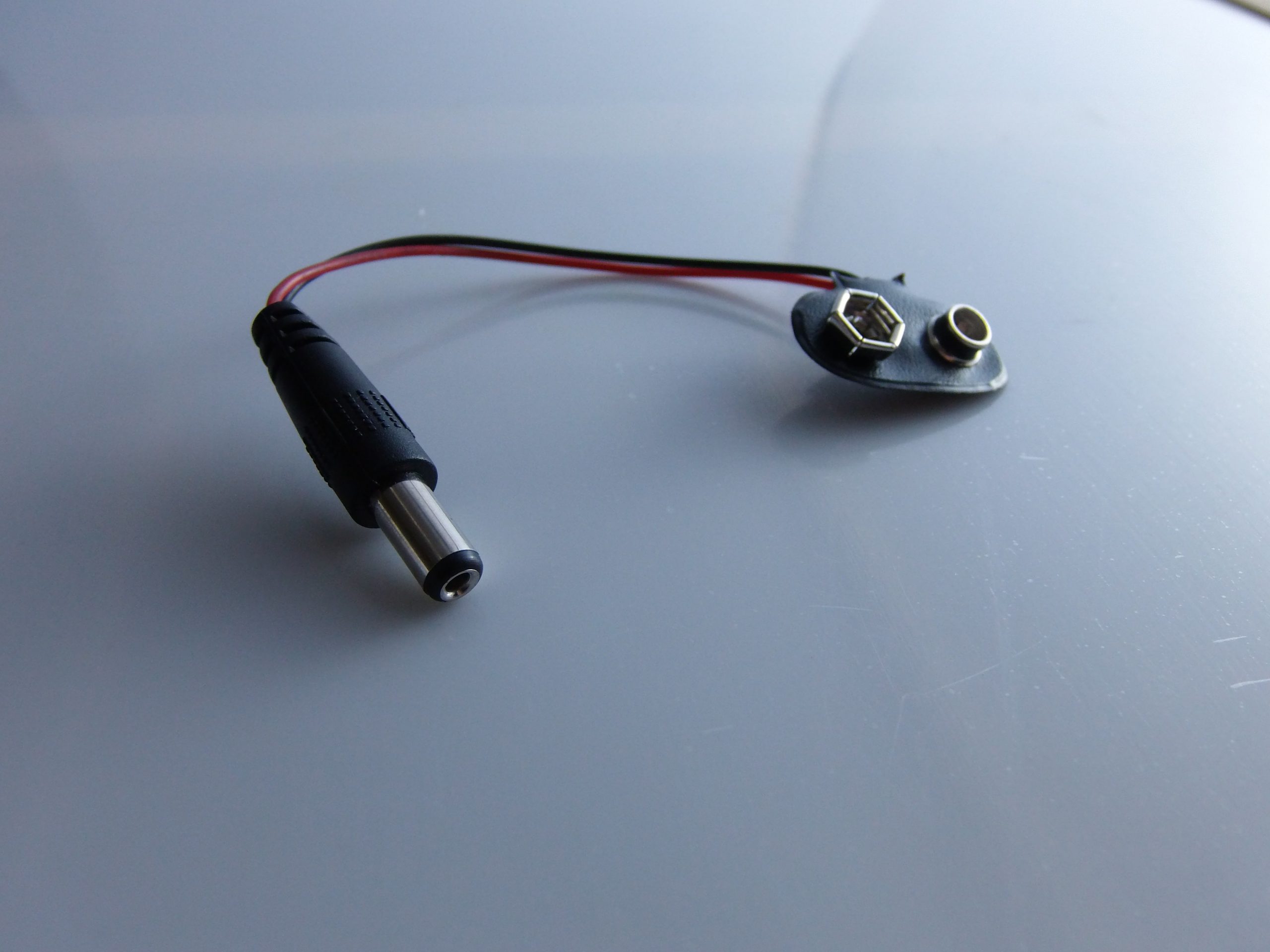

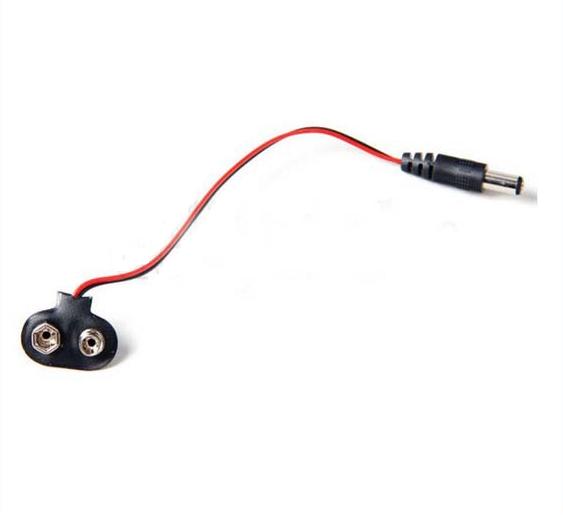

Il cavo adattatore per batteria 9V con connettore DC maschio 2.1mm x 5.5mm è un componente semplice ma essenziale per fornire alimentazione a microcontrollori, schede di sviluppo (come Arduino) e altri dispositivi elettronici. Questo cavo consente di collegare facilmente una comune batteria a 9V a dispositivi dotati di jack DC standard.

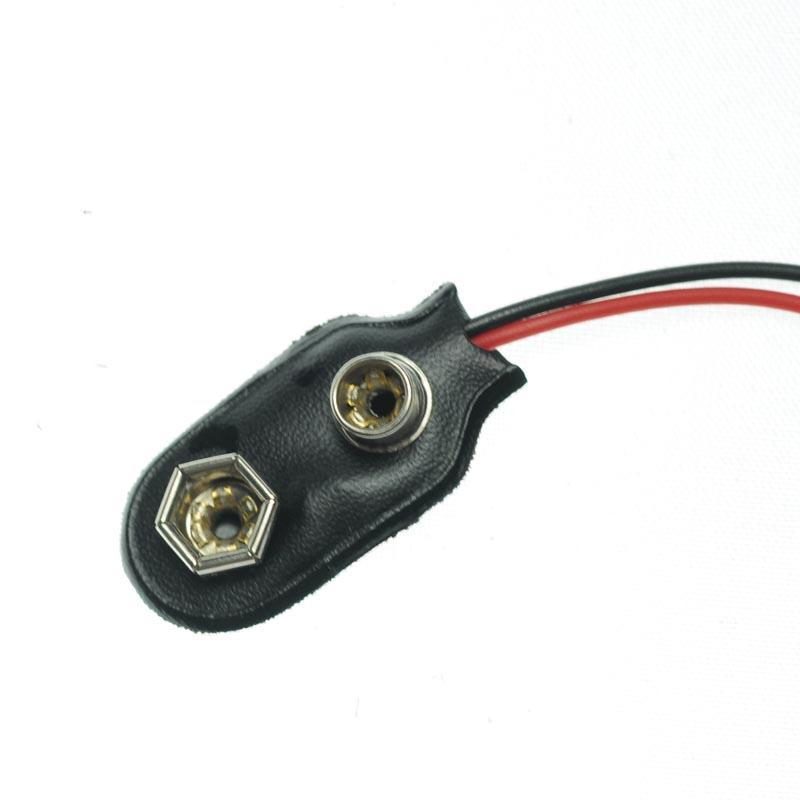

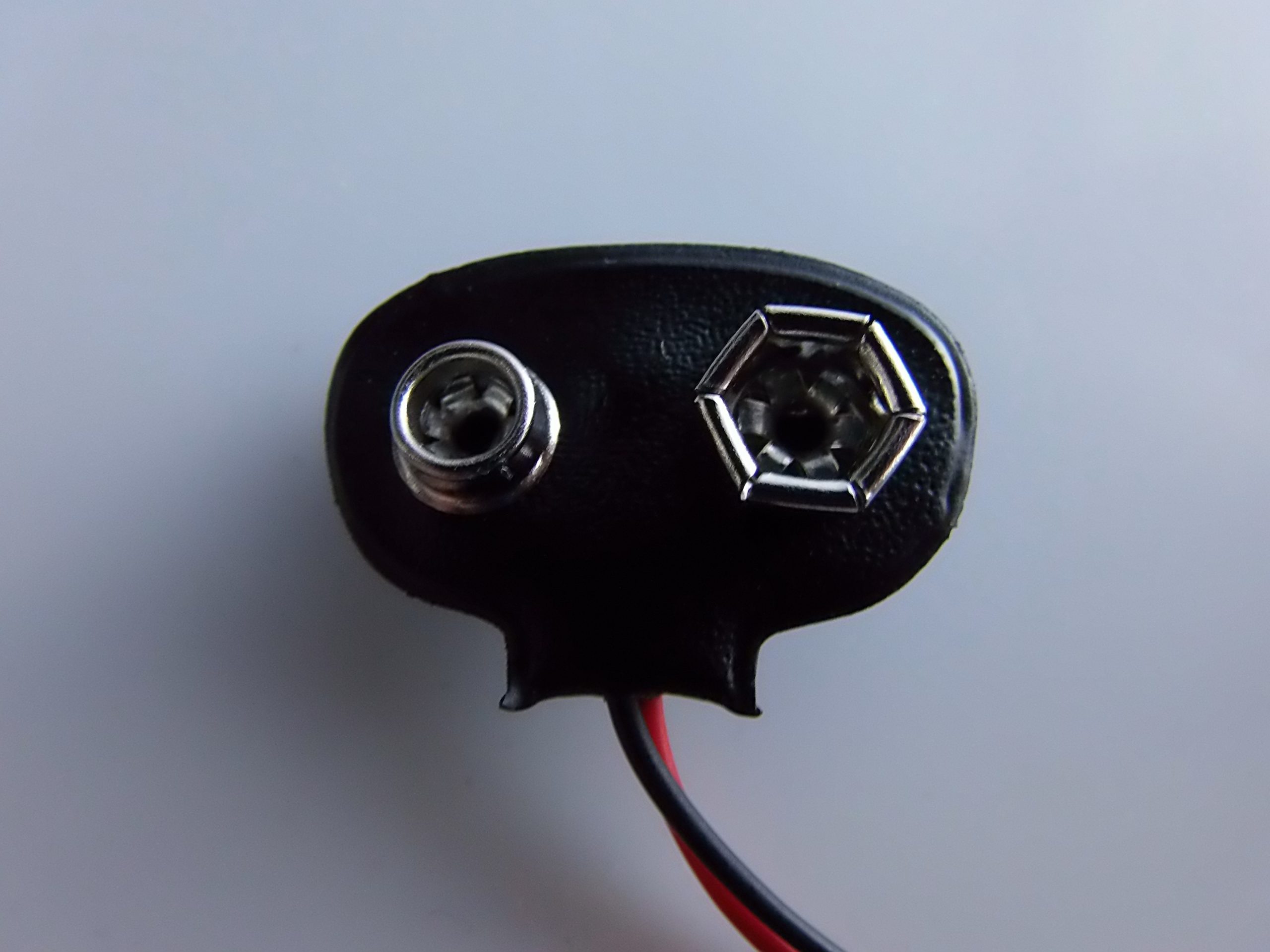

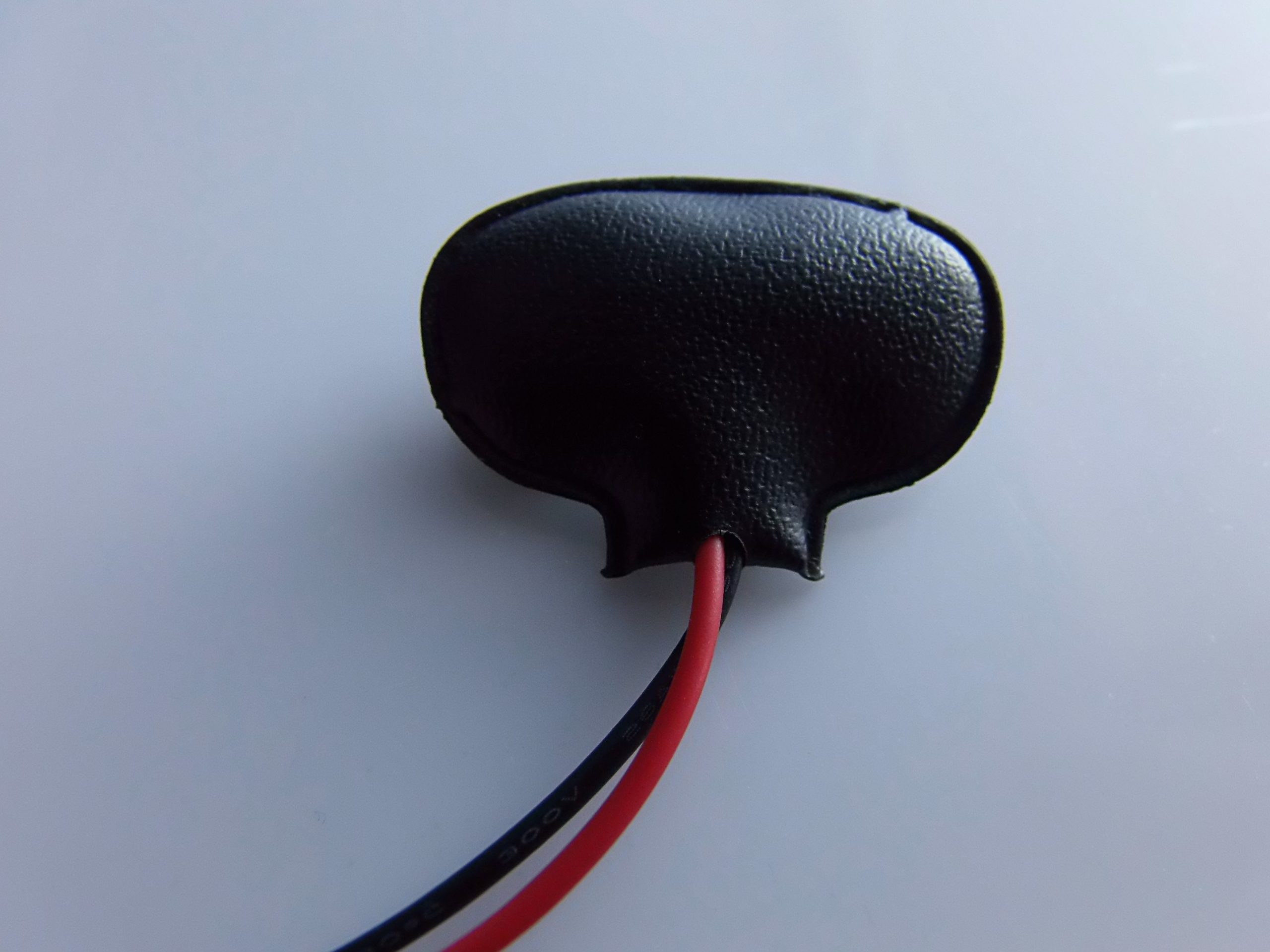

• Tipo di connettore lato batteria: Clip standard per batteria 9V (snap)

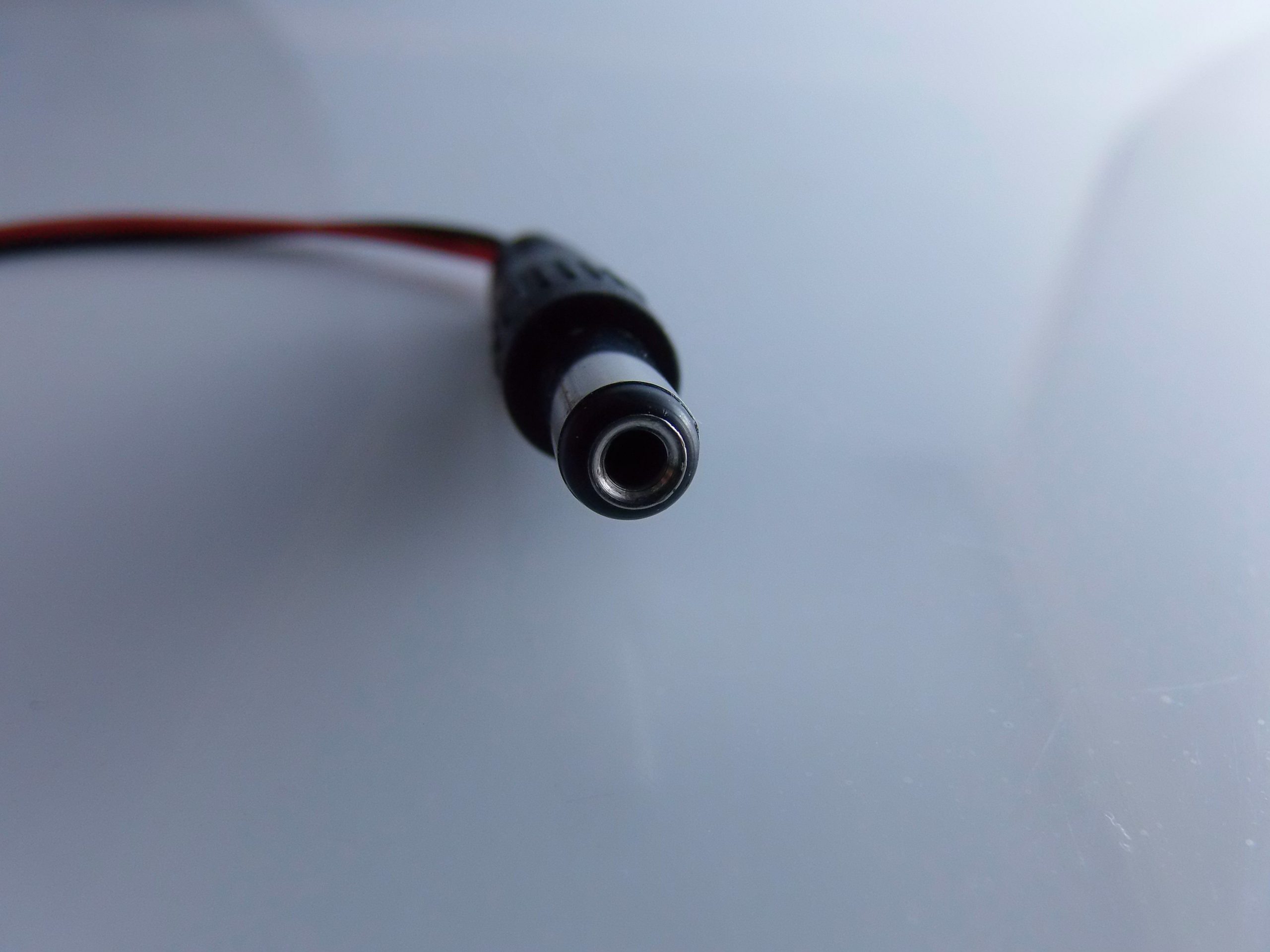

• Tipo di connettore lato alimentazione: Plug DC maschio 2.1mm x 5.5mm

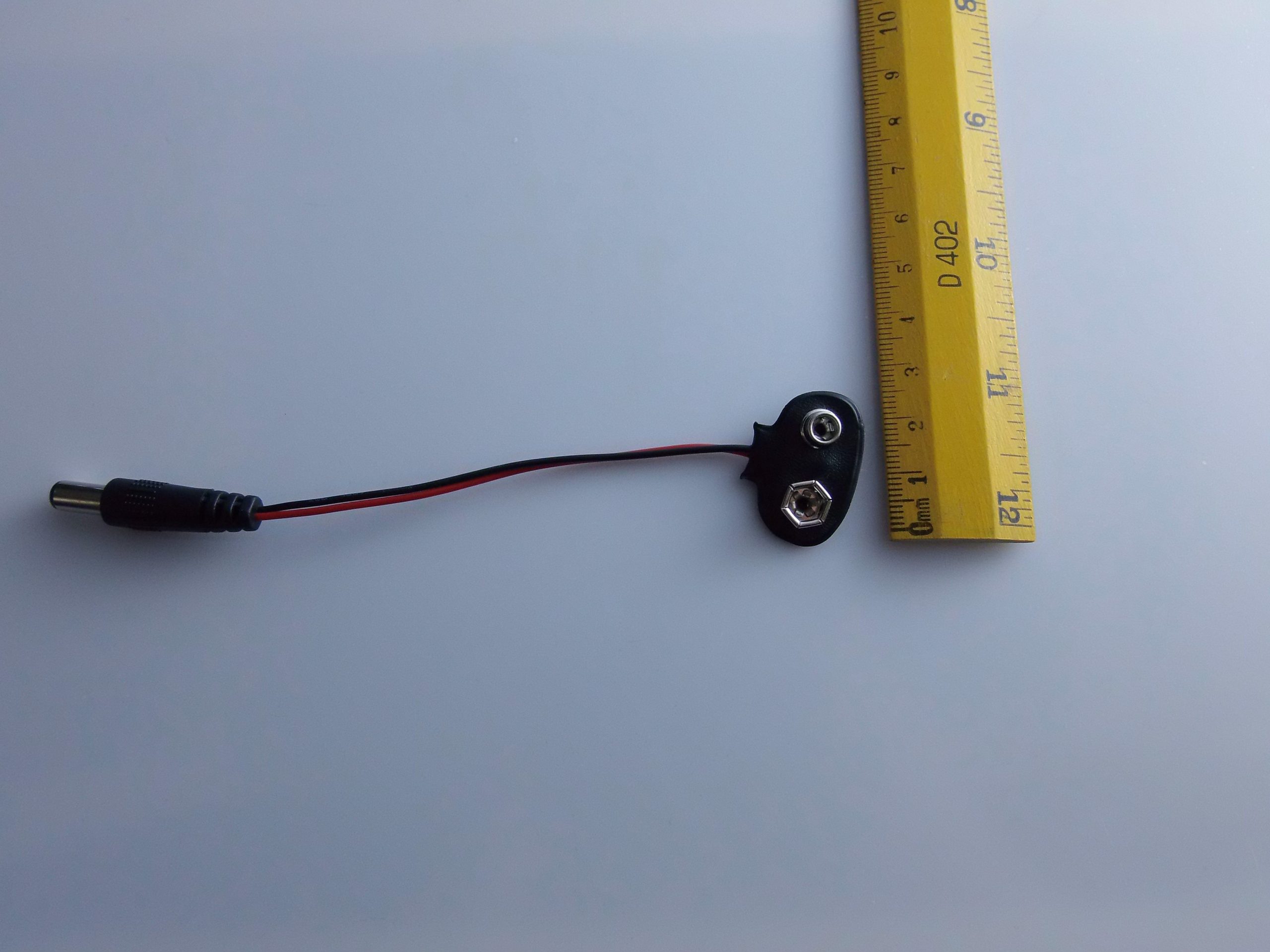

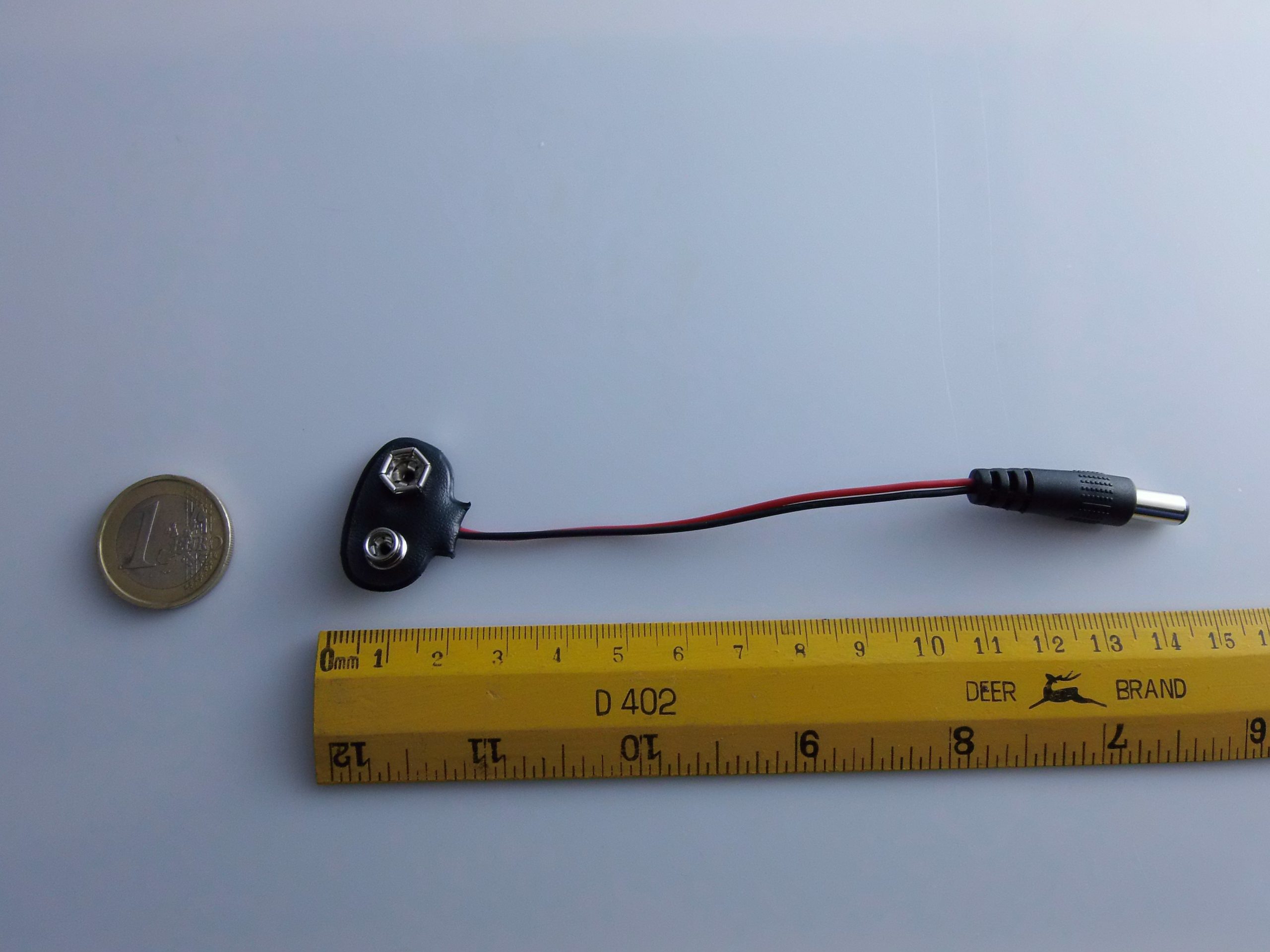

• Lunghezza del cavo: ~15 cm (può variare)
• Polarità: Connettore centrale positivo (tipico per Arduino)

Applicazioni

• Alimentazione schede Arduino (Uno, Mega, Nano con adattatore)
• Progetti portatili basati su microcontrollori
• Alimentazione di moduli sensori o piccoli dispositivi embedded
• Esperimenti didattici e prototipazione rapida

⚙️ Guida all’Uso con Arduino

🔧 1. Collegamento Hardware

🪫 Componenti Necessari

• 1x Arduino Uno (o simili)
• 1x Batteria 9V alcalina
• 1x Cavo adattatore per batteria 9V con plug DC 2.1×5.5mm
• (Opzionale) Breadboard e LED per test

🔌 Connessione

1. Collega il connettore a clip alla batteria da 9V (rispetta i poli).
2. Inserisci il plug maschio DC 2.1 x 5.5mm direttamente nel jack di alimentazione presente sulla scheda Arduino (a sinistra della porta USB).
3. Arduino si accenderà automaticamente (senza necessità di collegamento USB).

🟢 Nota: Verifica che il centro del connettore DC sia positivo (standard per Arduino). Il cavo in questione di solito è compatibile di default.

🧪 2. Esempio di Utilizzo

🔦 Accendere un LED con alimentazione da batteria

🛠️ Schema di Collegamento

• LED collegato a pin digitale 13 (con resistenza da 220Ω in serie verso GND)
• Alimentazione tramite batteria 9V + adattatore

💻 Codice di Esempio

void setup() {
  pinMode(13, OUTPUT); // imposta il pin 13 come uscita
}

void loop() {
  digitalWrite(13, HIGH); // accende il LED
  delay(1000);            // attende 1 secondo
  digitalWrite(13, LOW);  // spegne il LED
  delay(1000);            // attende 1 secondo
}

✅ Carica il codice via USB, poi scollega il cavo USB e collega la batteria tramite l’adattatore. Il LED continuerà a lampeggiare alimentato dalla batteria.

📘 Guida alla Programmazione con Arduino

Il cavo adattatore non influisce sulla programmazione diretta, ma ti permette di:

• Testare il funzionamento in mobilità (senza cavo USB)
• Verificare la durata della batteria in condizioni reali
• Simulare un ambiente senza alimentazione da PC

🔍 Suggerimenti utili:

• Usa la funzione analogRead(A0) per monitorare tensioni esterne con un partitore di tensione.
• Integra un circuito di spegnimento automatico se la tensione scende sotto i 6.5V per proteggere Arduino.
• Se usi sensori che richiedono più corrente, valuta l’uso di un pacco batterie con maggiore capacità (es. 6xAA = 9V ma con maggiore mAh).

⚠️ Attenzione e Consigli

• Durata della batteria: Una batteria 9V standard ha bassa capacità (~500-600 mAh). Evita moduli che richiedono alta corrente (es. motori) senza alimentazioni più adeguate.
• Surriscaldamento del regolatore di tensione: Se il consumo è alto, il regolatore lineare dell’Arduino può surriscaldarsi. Usa un’alimentazione esterna più stabile o switching.
• Verifica sempre la polarità: Anche se il cavo è standard, un’inversione accidentale può danneggiare Arduino.

📦 In Sintesi
